远距离无线电广播，当空中传输衰减较大时，需要发信机有较大的电力输出，但在传输情况较好时；所需电力可较小。若能用两部电力较小的发信机，在传输情况不同时，能分别单独或合并使用，就可以节约用电来完成任务。并机方面的技术问题，主要的是怎样使两部发信机可以共用一付天线，而都能正常工作。本文介绍一种可能解决这个问题的方法。
高频传输线

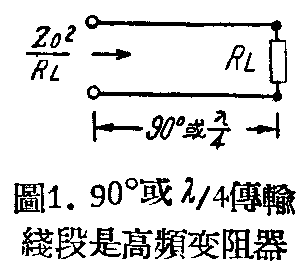

两部发信机的并接，是利用高频传输线所组成的电桥来完成的。这种传输线，由于电流和电压沿线分布情况，是按正弦曲线规律变化的，相当于变化一周的线长就叫做一个波长，或一个360度线段；\(\frac{1}{4}\)波长的线段相当于90度。90度的线段，有“变阻器”的作用（图1），将一个电阻RL接到90度的线端，就可以使另一端得到电阻Z\(_{0}\)\(^{2}\);RL,这里Z\(_{0}\)是代表传输线的特性阻抗，可以由线间距离和导线直径计算出来。我们所谈的电桥，都是用这种90度线段构成的，叫做“桥路网络”。
桥路网络

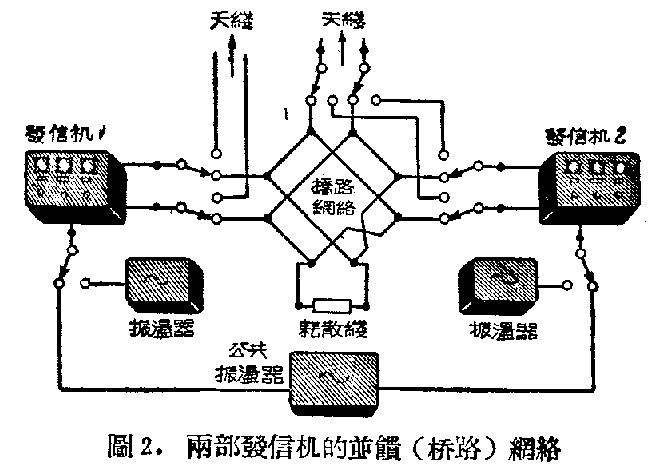

桥路网络的构成如图2。主要用途是使发信机1和发信机2可分别单独使用，各用自己不同频率的振荡器，这时两发信机各用不同的天线。它们也可用一公共振荡器同时激励，经桥路网络而共同馈电给一座天线。

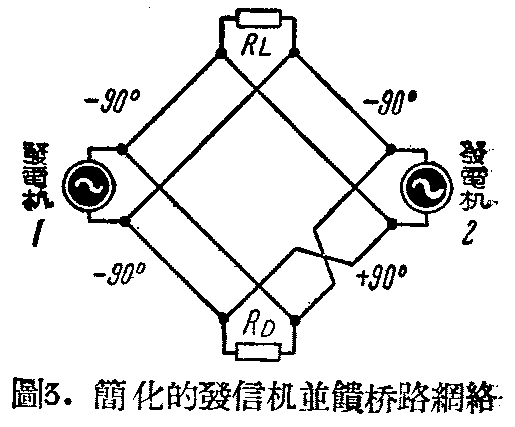

将图2简化为图3，用发电机1和2代表发信机1和2， R\(_{L}\)代表接到天线去的传输线的特性阻抗，也就是两部发信机的公共负荷。RD是一个耗散电阻，它的数值系和R\(_{L}\)相等。图中三部分传输线该有“-90”度字样，表示电流从一端到另一端，相移是-90度，另一部分注有“+90”度，因线段有交叉、表示从一端到另一端，相对的来说相移是+90度。这些部分都是90度线段，它们组成了一个电桥，它们的特性阻抗Z0都相同。
假定两部发信机是完全相同的，每部要求有一定的负荷阻抗R\(_{0}\)，不论是用一部或同时用两部，它们的负荷应当保持不变。而且若两部发电机同时使用，电力应当全部供给RL，而R\(_{D}\)里不消耗电力。只有在调整失当时，方有电力送到RD中。这就是桥路网络要完成的主要作用。
我们先看一部发信机供电的情况；用的是发信机1。发信机2虽不用，不必将它从桥路上拆下来。R\(_{L}\)和RD各经过一-90度线段接到发信机1。因R\(_{D}\)＝RL，所以在发信机输出端得到两个并联的电阻，各等于Z\(_{0}\)\(^{2}\)RL。这两个电阻并联应当等于发信机所要求的负荷阻抗R\(_{0}\)，就是：
R\(_{0}\)=Z0\(^{2}\)2R\(_{L}\)
所以只要我们使用特性阻抗Z\(_{0}\)=\(\sqrt{2R}\)0R\(_{L}\)的传输线，就可以使发信机1有适当的负荷。这时发信机2没有电压输出，而RL和R\(_{D}\)两端的电压，分别经-90度及+90度线段到达发信机2时，电压相位相反而相互抵消，也不会有电压加到发信机2上去。
当两部发信机同时馈电时，每部的输出电力W\(_{0}\)在RL中相加得2W\(_{0}\)，在RD中因传输线反接而相减，即R\(_{D}\)里消耗的电力为零。这时RL里的电流可由I\(_{L}\)\(^{2}\)RL=2W\(_{0}\)式求出得：
I\(_{L}\)\(^{2}\)=2W0R\(_{L}\)，IL=\(\sqrt{2W}\)\(_{0}\);RL

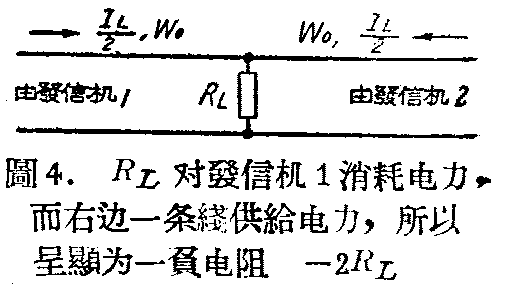

因每部发信机所供给的电力为W\(_{0}\)，而所供给的电流力IL2，对负荷来说，一部发信机和-90度传输线总起来相当于一个“有源电阻”R，它的数值是负的（图4），等于-W\(_{0}\);（IL2）\(^{2}\)=-4W\(_{0}\);IL2。将I\(_{L}\)\(^{2}\)=2W0R\(_{L}\)值代入得，R=-4W0;2W\(_{0}\)RL=-2R\(_{L}\)。对另一部发信机甲来说，发信机乙和-90度传输线乙及RL，等于并联接在-90度传输甲终端的总负荷电阻R\(_{E}\)，其数值为：RE=(-2R\(_{L}\))RL;-2R\(_{L}\)+RL=2R\(_{L}\)这就相当于接在发信机用的输出端的负荷电阻为R0=Z\(_{0}\)22RL。
和只有一部发信机供电的情况相比较，可见发信机的负荷未变，都是R\(_{0}\)=Z0\(^{2}\)2R\(_{L}\)。但当两部发信机共同馈电时，RD中由两部发信机送来的电压值相等而相位相反，所以I\(_{D}\)=0，即在RD内不消耗电力，全部电力都给了R\(_{L}\)，也就是都送到了天线上去。
可能发生问题的分析
上面系指理想的情况——就是两部发信机输出的电力相等，相角也相同的情况。但调整到相角上毫无差别是有困难的。设输出的相角差为0，我们可以想像这时的-90度线终端的总负荷电阻，对每一线段来说不是2R\(_{L}\)，而是RL＋RLcosθ=R\(_{L}\)(1＋cosθ）；而每条-90°线始端的输入阻抗是：
R\(_{0}\)′=Z0\(^{2}\)R′=Z\(_{0}\)2;RL(1+cosθ)
同理，可以想像这时在-90度线和+90度线交点的总电阻，从每一线段看来都是RD\(_{-}\)RDcosθ＝ R\(_{D}\)（1-cosθ）=RL（1-cosθ），而-90度线段和+90度线段起始端的输入阻抗均为：
R\(_{0}\)″=Z0\(^{2}\)R\(_{L}\)(1-cosθ)
因此每部发信机的负荷电阻R\(_{D}\)力R0′和R\(_{0}\)″并联的电阻，即：
R\(_{0}\)=R0′R\(_{0}\)"R0′+R\(_{0}\)"=[Z0\(^{2}\);R\(_{L}\)(1+cosθ)·Z02R\(_{L}\)(1-cosθ)][[Z0\(^{2}\);R\(_{L}\)(1+cosθ)+Z02R\(_{L}\)(1-cosθ)]=Z0\(^{2}\);2R\(_{L}\)
所以每一发信机的负荷电阻未变，仍是Z\(_{0}\)\(^{2}\)2RL，发信机的工作是相当稳定的，不过当有相位θ存在时,R\(_{D}\)上消耗一部分电力罢了。
网络结构
1．短波发信机适用的网络：这网络如上所述，系采用四条二线式平衡传输线组成，每条调整到长\(\frac{λ}{4}\)，λ为相当于广播所用的波长。四条传输线的架设应保持相互间的感应量减至最小。为了减小实际长度，并使传输线的长度可以调整起见，每条传输线都折回原处，看起来好像由四条可以调到λ;8长的四线式传输线所组成。这四条传输线的输入端和输出端，都接在碗形破璃绝缘子上，相互连成桥路，并接通两部发信机的天线和耗散线。它们的弯折处用滑动接触线联接，可随发信机工作频率改变长度。若天线的特性阻抗是370欧，这些传输线的特性阻抗应为523欧。线间距离对直径的比应为36。例如两线间距离为30公厘，导线的直径应为0.834公厘。若每部发信机的输出电力为100千瓦，工作频率范围为6-22兆周，网络铁架的外围尺寸估计约需3.6公尺宽，3.0公尺高，8.2公尺长。
2．中波发信机适用的网络：中波发信机因90度传输线过长，可改用集中元件构成桥路如图5。图中立体形桥路网络的上、左、右三面，都是-90°的π形网络。为了匹配两端的370欧的终端阻抗，每个-90°网络的串联感抗是261.5＋261.5＝523欧，而两个并联容抗应各为523欧。因左右两面的π网络和上面的π网络的容抗是并联，故图上将每个容抗绘出为261.5欧，分成两个131欧容抗串联，中心接地，保持对地平衡。下面一个网络为+90度网络，它的串联臂为523欧容抗，分两边放置，而两个并联臂各为523欧感抗，它们恰和左右两面两个π网络的每个523欧容抗抵消。
上面都是假定R\(_{0}\)和RL都是370欧的特殊例子。如用其他R\(_{L}\)和R0值，可按Z\(_{0}\)=\(\sqrt{2R}\)0R\(_{L}\)式求Z0，配装传输线或设计90度π形网络。
调谐方法
（一）网络的校准：
（1）先将两部发信机的输出线，天线传输线，和耗散线完全从网络上拆下。
（2）在网络接一部发信机的接点上，接上—只对地平衡的射频振荡器，它的频率应调整到发信机即将运用的频率。
（3）在网络接另一部发信机的接点上，接一电子管电压计。若电子管电压计对地不平衡，就在接点间先接一中心抽头的无感电阻，而将电压计的地端接到中心抽头上。
（4）调整四条传输线的长度，使电子管电压计的读度为零或最小。注意四条线的长度必须不差一或二公厘。
（5）当上述步骤已完成后，将电子管电压计（或连中心抽头的电阻）和振荡器的位置互易，若电压计的读度相等，证明上述平衡是正确的。
（6）若读度不相等，应检查四条90°线的长度是否相等。
（7）经过上述步骤后，这并馈网络已适用于已经调整的频率。
（二）发信机的调整：当桥形网络已照上述方法校准后，将两部发信机的输出线、天线传输线和耗散线都接到桥形网络上。它们的相对位置应互相对称，以免影响桥路失去平衡。
这样接好后，发信机的调整步骤如下：每一发信机照寻常运用时调谐。开始R\(_{D}\)中可能有电流，将发射机的相位关系调整（即调整任一部发信机的调谐回路），使RD中电流最小。若电流不能调整到零值，则可调整发信机的屏压，使它们的输出电力相等，而使R\(_{D}\)中的电流向零。这样，两部发信机的并馈运用，已调整完成。（钱凤章）
