1.在城市里,用电子管收音机收听时,应当采用怎样的室外天线?

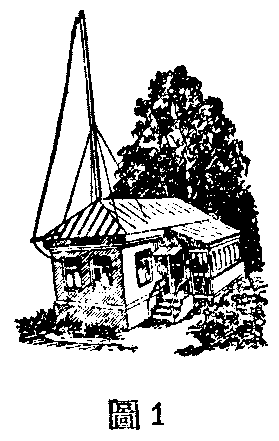

一般用由一根引入线构成的垂直天线(图1)。

图1
图1 🔍原图 (279×441)

2.当有工业干扰时,用什么样的天线比较恰当呢?

为了降低工业干扰的影响,可采用防干扰天线。最简单而又通用的是具有双引入线的防干扰天线。特制的网状天线同样也属于防干扰天线。

3.利用防干扰天线是否可以降低天电干扰?

防干扰天线仅能降低工业干扰,不能降低天电干扰。

4.为了避免有轨电车、无轨电车和其它的电气干扰,应当怎样安装防干扰天线?

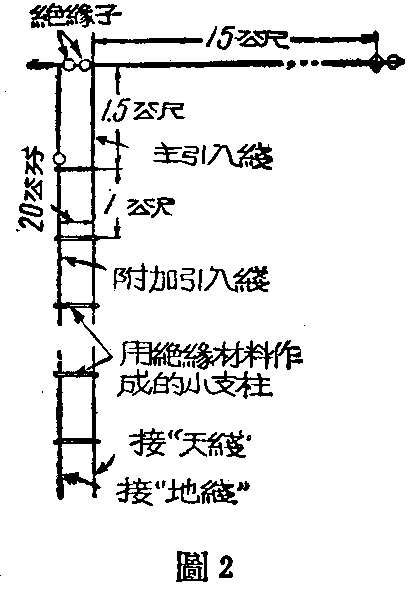

大部份防干扰天线的构造都是复杂的。比较简单而又通用的防干扰天线如图2所示。该天线的构造基本上和一般“Γ-式”天线相同,所不同的是它还有一个用绝缘子隔离开的第二引入线。第二引入线从主引入线的下面1.5—2公尺的地方开始。两根引入线的线条彼此平行,相距约为10—20公分。为了避免两根线条可能碰触,应当安装用绝缘材料(如夹布胶木、电木等)作成的小分隔条。分隔条之间的距离约为1公尺。主引入线接在收音机的“天线”接线柱上,附加的引入线接在收音机的“地线”接线柱上。此时,收音机勿需再接地线。

图2
图2 🔍原图 (410×589)

收音机的输入电路一般连接在机座上。为了更好的降低干扰,可使输入电路与机座绝缘,仅和附加引入线接在一起。

上述天线和两根引入线都是用天线绞线作成。和天线接在一起的第一根引入线,以及附加的引入线,在收听完毕和雷雨时;必须利用两个避雷器开关分别接地。

问:如用一只1H5GT/G电子管能否装成一只可把电波发射至十多丈远的简单实验电台?这个理想可以实现吗?(江苏黄建德)

答:1H5GT/G电子管是可以装成简单的实验电台的,但是按照无线电器材管理条件第二条(见本刊第8期)的规定,应受管制。

问:有很多极的电子管,从电子管外表上看,能否识别是什么管?(黑龙江冷雁飞)

答:电子管的用途不同,为了适应各种需要,因此内部构造也不同,构造上有二极管、三极管以至七极管等的区别。电子管上印有管号,只有根据管号才能确定是什么管,如果管号模糊不清,是很难判别的。要知道电子管的管脚接法以及各种电压、电流的特性,可参阅电子管特性手册。这类书市上很多。

问:目前有很多苏联电子管,它们的特性我们不了解,配用不便,请介绍。(甘肃伊里、9025部队景乐书)

答:我社出版有苏联的“收信放大电子管”小册子一种,内容包括一般常用的电子管,定价0.23元。各地新华书店有售。

问:自绕的蛛网线圈,电感量应怎样记算。(北京柳吉)

答:记算蛛网线圈的电感量的公式如下:

L=0.3936\(\frac{a}{^{2}}\)n28a+11c微享。

a=蛛网板中心到线圈中心长度(公分);

c=线圈长度(公分);n=绕线圈数。

图3
图3 🔍原图 (240×442)

问:下列收音机是否属于管制器材:1.中短波超外差式收音机(未装有调整高放级)其第二检波采用再生式者;2.中短波超外差式收音机变频级系采用两个电子管者;3.中短波再生式收音机(未装有调整高放级者);又1953年已经登记的管制电子管,是否仍需重新登记。(沈阳朱守章)

答:1、3两问题应作为收报收音两用机,属管制器材;2.仍属一般收音机,不算作收报收音两用机;4.可询问当地公安机关,如已经损坏可向当地公安机关缴销。(公安部)
