一般实验室的电源设备，往往有直流电压的稳定部分，而缺少交流稳压装置，结果电子管的灯丝电压并不稳定，影响实验记录的准确性。捷克斯洛伐克的产品“电子交流稳压器”，品质优秀，当输入交流电压由175伏变到250伏时，输出电压几乎没有丝毫变化；负荷电流由“空载”到“满载”，也不影响输出电压。实在是精密测试工作中的好仪器。

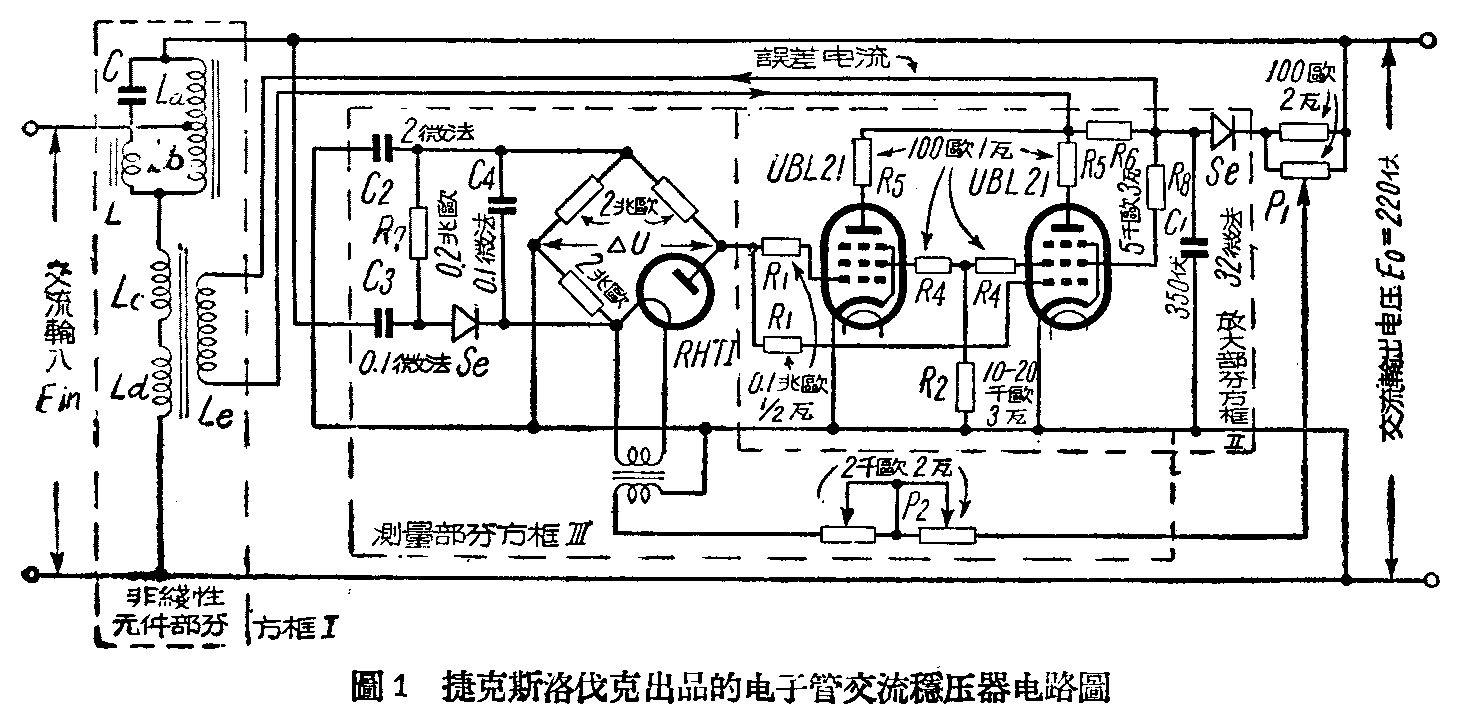

这仪器的工作原理可参考图1，主要由“非直线性元件”、“量测桥”和“放大器”三部分所组成，图上分别给在方框I、Ⅱ．Ⅲ内。方框I中的L\(_{a}\)及Lb为一自耦变压器，与它并联的L\(_{c}\)回路是利用C的充放电作用消除谐波及增加稳定度。Lc和L\(_{d}\)是一磁饱和电抗器，也是全机的心脏。当输入电压低于220伏时，它自动升压;输入电压高于220伏时,又自动降压,维持输出电压均为220伏。Le为控制磁饱和程度的直流线圈。
方框Ⅱ中两五极管并联组成一直流放大器，其输入直流电压由方框Ⅲ的输出供给，而它的输出接到Le，控制磁饱和程度，改变L\(_{c}\)及Lb的阻抗值。两五极管的直流高压系由硒整流器S\(_{e}\)1整流后供给。
方框Ⅲ为一直流电桥，但系接在本机输出的交流电源上，经过由C\(_{2}\)、C3及R\(_{7}\)所组成的分压器和硒整流器Se2整流后，取得直流工作的电源。它的四个臂中，3个臂都是相同的2兆欧电阻,另一个臂为一二极管RHT1，它的灯丝是钨丝，也由本机的交流输出电压经两调整器P\(_{1}\)和P2后，接到灯丝变压器来供电。最初调整时，可以得到适当灯丝电流使电桥平衡，这时RHT1的屏阻应为2兆欧。若输出电压升高，灯丝电压和电流就加大；输出电压降低，灯丝电压和电流就减小。这两种情形都改变RHT1的屏阻，破坏直流电桥的平衡。
改变二极管的灯丝电流会改变二极管的屏流，根据苏联电子管专家富拉索夫的理论，一个钨丝二极管的发射电流I\(_{e}\)系与灯丝电流If的17.4次方成比例，即：
I\(_{e}\)=KIf\(^{17}\).4
上式中K为比例常数。可见I\(_{f}\)的变化对Ie影响很大，I\(_{f}\)增加10%，Ie增加5.85倍；I\(_{f}\)增加一倍，Ie增加192000倍。二级管的屏流决定于灯丝发射电流，所以屏流受I\(_{f}\)的控制极为灵敏。屏流的改变就有相应的屏阻的改变，所以影响电桥的平衡。
直流电桥一失去平衡，就有正的或负的直流电压输出，供给到方框Ⅱ的输入端，被放大后得到控制电流。所以控制电流的大小，决定于电桥失去平衡的程度，也就是决定于本机输出电压变化的大小。
控制L\(_{c}\)及Ld两线圈的铁心里的磁饱和程度,便可以升降电压,是因L\(_{c}\)及Ld的感抗在铁心磁性愈接近饱和时愈小，不饱和时极大的原故。这些感抗数值的变化，便影响自耦变压器内L\(_{b}\)线圈里电流的相位有变化，同时也影响它的次级线圈La两端电压E\(_{a}\)的相位有变化。当输入恰为220伏时，我们实际测出Ea＝19.6伏，E\(_{0}\)（本机输出电压）＝220伏；而Ea和E\(_{o}\)相位上相差90°；当输入为250伏时，实测得Ea＝39伏，E\(_{0}\)=220伏，Ea和输入电压相位不同，电压相减后方得出E\(_{0}\)；当输入为176伏时，实测得Ea=48.6伏,E\(_{0}\)＝220伏，Ea和输入电压相位不同，但电压相加后方得出E\(_{0}\)。所以用直流线圈控制铁心的磁饱和程度，就能得到稳定的电压输出。

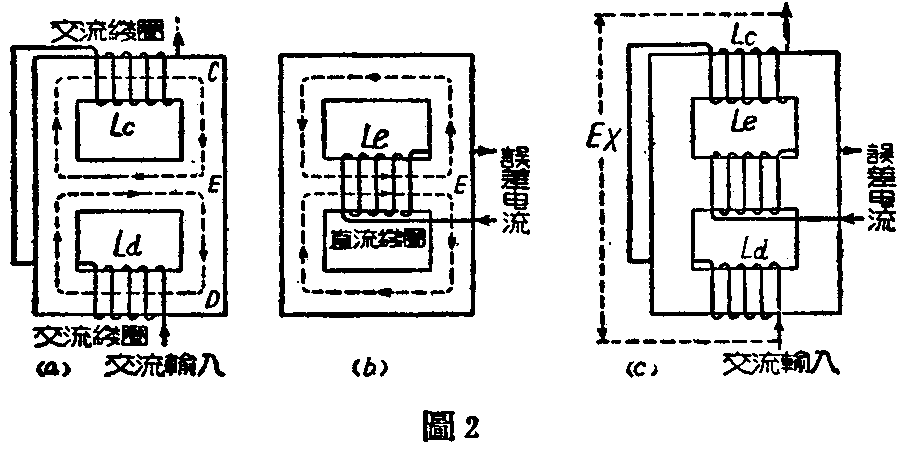

本机上用直流线圈来控制磁饱和程度的方法也是很巧妙的。直流线圈L\(_{e}\)的圈数比Lc和L\(_{d}\)的圈数要大20倍。如果交直流线圈都绕在同一个铁心上，那末当Lc及L\(_{d}\)上有200伏交流电压时，Le上将有4000伏交流电压,会使电子管受到损坏。实际的绕法如图2a、b、c。线圈L\(_{c}\)、Ld和L\(_{e}\)分别绕在铁心的臂C、D和E上，Lc和L\(_{d}\)的绕向相反，使交流磁力线通过E铁心臂的数量为零，因此在直流线圈里不能感应电压。而直流线圈所产生的磁力线分两路通过Lc和L\(_{d}\)线圈，因此可以影响Lc及L\(_{d}\)的电感量。
图1中的两调整器P\(_{1}\)和P2，P\(_{2}\)是在工厂校整好的，使用时不必转动，P1上有旋扭，可以临时调整到由175到250的任何输出电压数值。
这仪器的优点是很多的，电源频率即使有变化，我们长期使用中证明对输出电压也无影响。它的应变速度高，能够经久运用。用类似电路制成的电子管交流稳压器，捷克斯洛伐克的产品中计有250伏安，500伏安，1O00伏安和2000伏安等四种。(吴桓基)
