在医疗的实际工作中，或在进行科学研究实验时，都需要有一种能迅速测量人体温度的仪器。这种仪器应该很轻便，很准确，使用简单，能够直接读出温度；同时，它的热惰性也要很小，并应能用交流市电充电源。下述的电子温度计是能够满足这些要求的。

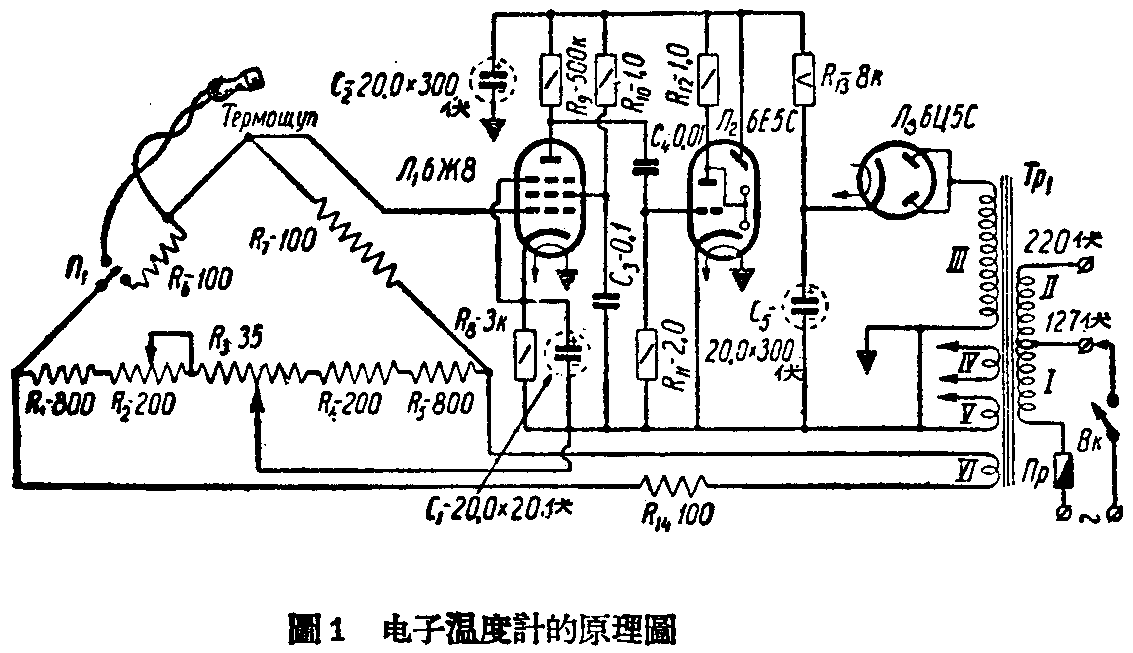

这个仪器的主要部分是一个平衡电桥（图1），使用交流电源（由电力变压器T\(_{p1}\)中的线卷Ⅵ供给）。电桥的一臂上接着一个“热探棒”，热探棒里的电阻是随着温度而变化的。热探棒电阻的变化使电桥失去平衡，但用电阻R3可调整到恢复平衡。在R\(_{3}\)的转动位置上，直接标有摄氏度数的刻度（由20°到42°）。采用桥式电路，是为了保证温度的读数不受电源电压变化的影响。
电子管Л\(_{1}\)是电压放大级，它将电压放大后，可以保证调整指示器6E5C（Л2）能够很好地工作。在电桥完全平衡时，6E5C电子管端的扇影就会有两个分明的边缘。
用转换开关Д1 ，可以检验仪器是否完好（在右方位置上），也可以将仪器接好以进行工作（在左方位置上）。电阻R\(_{2}\)和R4（各为200欧姆）的用处是使所读温度范围（一般是20—42℃）恰好能分布在全部刻度中。组成各个桥臂的电阻都是用康铜（镍铜合金——译注）导线绕成的。

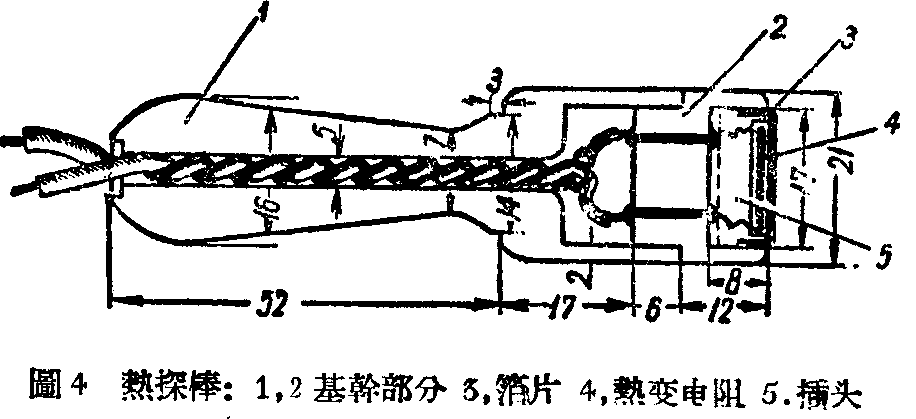

整个仪器装在一个200×200×100公厘的木盒子里,木盒的内壁则装有金属箔的隔离层。在后面的右上角上留有一个空格，用以放置探棒和电力线插绳。热探棒的各个零件示于图4。其基干部分（零件1-2）是用干白桦木在车床上车成的。热变电阻4是用0.03公厘线径的漆包铜线一匝挨一匝地绕在10×7公厘的薄云母片上制成的，线卷的上面则涂上薄薄的一层透明胶。在20℃时，这元件的电阻约为100欧姆,导线的长度约为5公尺。这个电阻也可以用“热变阻器”来代换。零件3是一个厚0.03公厘的铜箔，零件5则是一个软木插头。箔片和基干部分之间的空隙则充填以透明胶。
这种热探棒的热惰性为40—50秒。
仪器划分标度的方法如下。先在刻度上划出两个原始点（起始点和终端点）。此时应将探棒分别浸入液体温度为20℃及42℃的容器内，并利用电阻R\(_{2}\)及R4在刻度上定出所给温度范围的两个边界点。温度的校验可以利用实验室温度计。
最后划分刻度，方便的办法是从最高温度开始。将热探棒浸入液体温度约为50℃的容器内，将电位器R\(_{3}\)轴上的指示器置于刻度上42℃的位置，然后注视着温度计上温度的降落和指示管Л2上的扇影。在温度达到42℃时，Л\(_{2}\)上的扇影就应该有两个分明的边缘，否则可变动R4的值来达到这一点。在划定低温度的界限值时，所用的方法也是同样的，不过这时要变动的是电阻R\(_{2}\)。然后再划出“整度数”的刻度。这时，用一个温度计来测量逐渐冷却的液体温度，一方面注视着温度计的读数，一方面转动电阻R2的轴，每到一个“整度数”时，就根据指示管的指示找出电桥的平衡点，在刻度上将相应的度数标在指针所指的那一点上。随后就可以刻上度数并细分成十分之一度的刻度。 （李洛童 译自苏联“无线电”杂志1955年第9期）（（苏联）H．斯米尔诺夫 ）
