多用途的收音机电子管移测器

检查收音机时，首先要用电表测试各级电子管的工作电压、电流、各极电阻等是否正常。如遇机器线路复杂，接线混乱，零件上下堆叠时，电表测试棒往往无法插入，特别是电池收音机，稍有疏忽，就有烧毁电子管的危险。

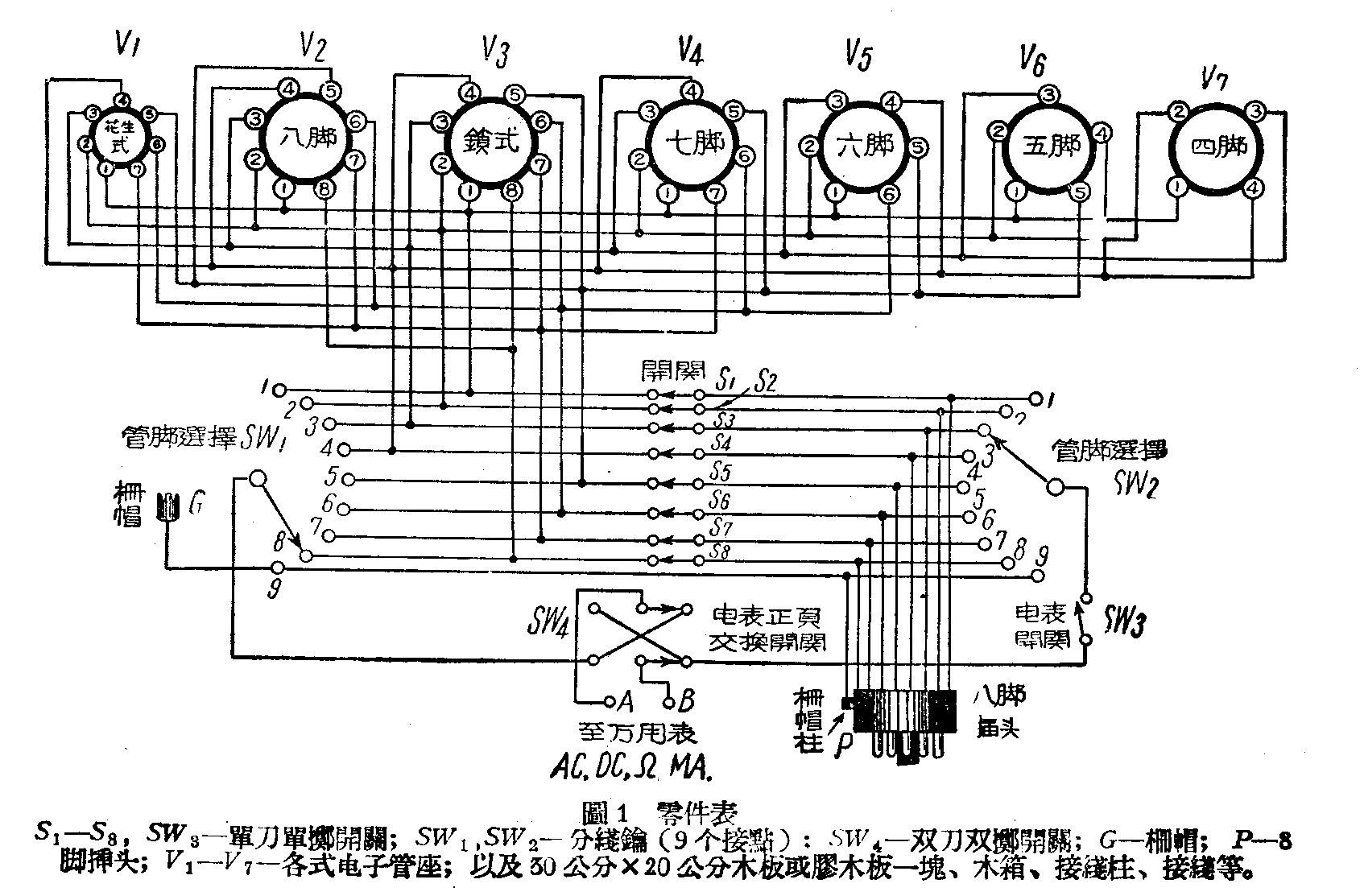

本文介绍的收音机电子管移测器（图1），是将被测电子管和管座接线引出，一起接到移测器上，然后用电表在移测器上，利用各变换开关来任意测试电子管各极的电压、电流、电阻和阴极电子放射、漏电等。这样，测试方便，即节省时间又防止了烧毁电子管的危险。

现在用普通五灯机强放级6V6管为例，说明实际测试的方法。

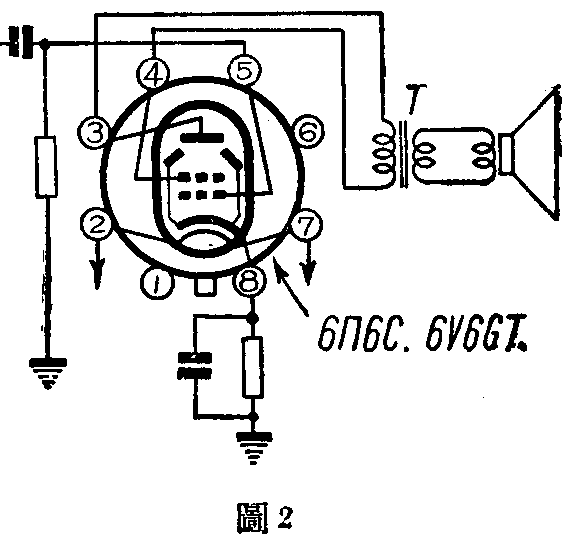

将电子管从收音机上拔下，插入移测器八脚管座，移测器引出的八脚插头P，插入收音机里6V6管座内，查明6V6管各极相当于管脚的号数如图2。把电表开关SW\(_{3}\)断开，开关S1到S\(_{8}\)全部合上，假设我们要测试屏、阴极间电压，就先将万用表放到可以量250—300伏电压的范围，按照试棒正负，接到移测器接线柱A、B上；然后把管脚选择开关SW1旋至8（阴极），SW\(_{2}\)旋到3（屏极），检查全部开关位置无误后，扭开收音机电源开关（完好的收音机仍能收听），闭合电表开关SW3，这时电表上就可读出6V6管的屏极电压。如把SW\(_{2}\)旋到4就可测帘栅极电压，其它如测灯丝电压、栅偏压，均可用旋转开关适当选择。但须注意每次旋转选择开关SW1和SW\(_{2}\)时，要先将SW3断开，等SW\(_{1}\)和SW2放好，万用表也放在适当位置后再闭合SW\(_{3}\)。

把SW\(_{3}\)断开，调整万用表到测试直流电流适当的一档，SW1、SW\(_{2}\)旋到3，S3断开，然后闭合SW\(_{3}\)，电表测得的读数就是6V6管的屏流。测量阴极电流时，先断开SW3，SW\(_{1}\)、SW2旋到8，S\(_{8}\)断开，电表正负极交换开关SW4拨向右方，闭合SW\(_{3}\)，电表读数就是阴极电流。

这时收音机可以关掉，用SW\(_{1}\)、SW2任意选择管脚，如选第3第4脚（即图中SW\(_{1}\)、SW2的3、4），就可测得6V6管屏极和帘栅极间电阻，也就是输出变压器T的初级直流电阻；如选第1（1接机壳）第8脚，测得的是阴极电阻。在作各极电阻测试时，应先对线路分析一下，了解被测电子管各极电阻的接法（串联或并联），否则测得电阻读数可能不对。

测试电子管阴极放射，仅须接通灯丝和阴极接线回路，6V6管2、7两脚是灯丝，8是阴极，只要把S\(_{2}\)、S7、S\(_{8}\)闭合、其余S1、S\(_{3}\)等断开，SW2旋到5（栅极），SW\(_{1}\)旋到8（阴极），万用表调整到高阻一档，如电子管放射效率很好，电表指针向右上升，欧姆读数较小；如交换SW2到3（屏极）时，电表指数比接在5时稍低，欧姆读数较大。为了比较电子管阴极放射效率的好坏，可先用新电子管测试，将测得数据记下，作为参考标准。同时作这种测试时，一定要把试棒负极接栅极（电表内电池正极接在试棒负极上）或屏极，否则电表没有指数。

测试阴极漏电和前面举例测试屏流相同，仅须在测得屏流后，将第8脚（阴极）开关S\(_{8}\)断开，此时应无屏流。如电表仍有读数，表示有漏电。

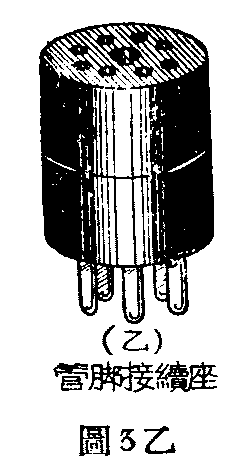

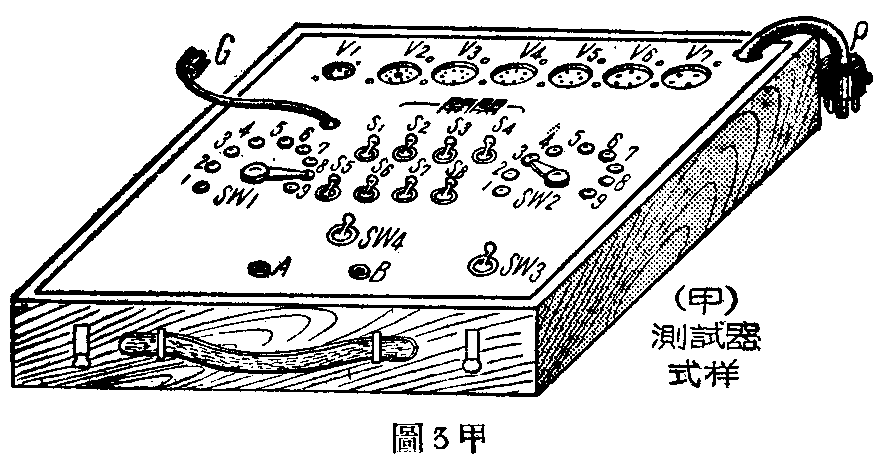

图3甲为移测器装好后的外形；图3乙为8脚插头P的管脚接续座，上端为8脚插座，下端配合各种管座的插脚，以便插入收音机相应的管座。（石锐）
