无线电示教板，学校里用可以帮助教学工作，提出问题，说明原理，当时就做试验表示出来，很灵活方便。
我们自学无线电的人，时常欢喜利用自己的收音机，做些有兴趣的装拆实验，往往把收音机中相当挤的零件，焊上接下，不很方便，又容易弄错，毁坏零件和电子管。如果我们装了一个无线电示教板，它立刻便成为我们的“自教板”，进行各种实验，毫无困难。
一部收音机的示教板，有些大城市已经可以买得着，而售价很贵，最好是采取比较经济的办法，自己装置，自己实验。
示教板是怎样装置的
装置时，需要一块黑板，黑板上先绘好一张原理图，把各项零件装在代表它的符号的旁边，使所有零件容易拆换，线路也方便随意变化，以便以后一面看原理图一面进行试验，这就是装置要点。下面我们介绍装一部五灯超外差式收音机示教板的过程和经验：
在一张平铺在桌面上相当大的白纸上，参考五灯收音机的线路图，把零件和电子管座都放置在纸上。所放置的位置，要尽量使接线方便，栅极的接线能短就短。就在纸上各零件和电子管附近，绘出它们所代表的符号和联接线。整流部分一般装拆实验较少，将来可以单独装起来放在一边，它的零件和电子管，可以不装入示教板，这时也不必绘在纸上面。
然后配购一块比白纸稍大一些的黑板，参照白纸上图样的部位，用铅笔在黑板上再轻轻地绘了出来。再用漆按照铅笔底子再绘一遍，油漆的颜色可以多种多样，例如屏路漆红色，栅路漆绿色等，这一步手续要细心做，因为它对不熟习漆工的人比较困难，否则，板面很不好看。
所有电阻、电容器等零件，都要用接线柱来装，待油漆干好，先在黑板上按接线柱的粗细打眼。打眼前注意实物不要遮住符号，各个比较重要的接点都应当加装接线柱，以便将来方便试验。还可以参考下列各点：

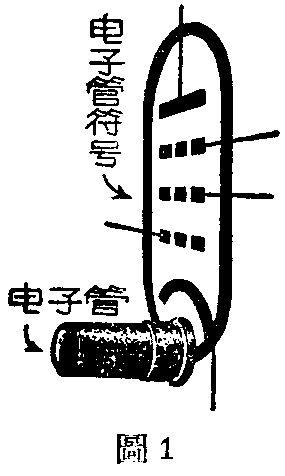

1．各电子管都分别安装在它们符号的下端如图1。

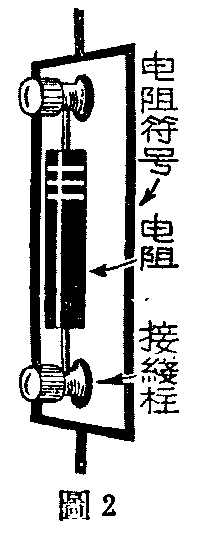

2．各电阻都分别安装在它们符号的中间如图2。

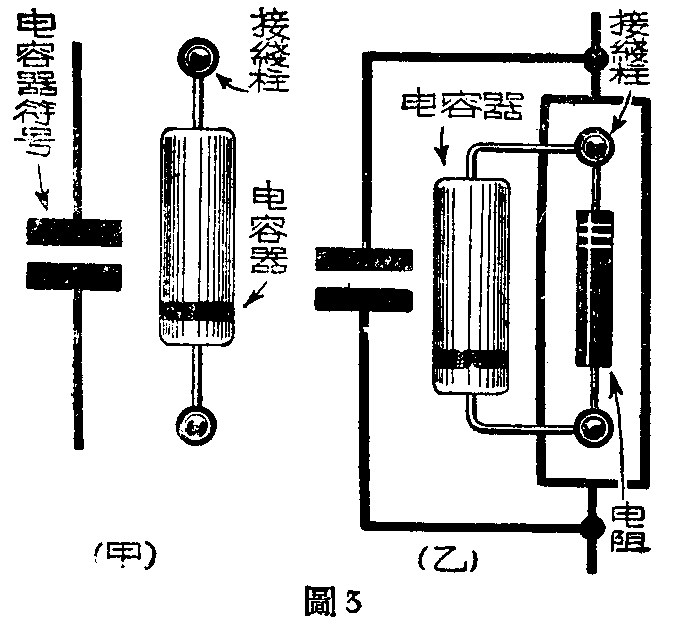

3．各电容器都分别安装在它们符号的旁边如图3甲和乙。
4．线圈安装在它们的符号的中间（如天线线圈）或旁边（如振荡线圈）；中频变压器则装在它们的符号的上边。
5．电位器装在黑板的后面，因此在黑板上它的符号中间只看得到一个旋钮。
6．扬声器装在面板上它的符号的旁边，输出变压器和扬声器分开，装在它的符号的中间。
7．同轴可变电容器和振荡部分的垫整电容器分别装在它们符号的附近，用螺丝固定在黑板上。
8．天线装得象形一些，可在黑板上两头装两个钩子，挂玻璃绝缘子；然后在中间拉好天线，在天线的一端，接一根引线，接到天线符号的一个接线柱上。
9．在各电子管屏路中，可装一只闭路式插座，以便可以用插头接入电表测试电流如图4。其他拟测量电流的电路，也不妨都装上插座。所用电表两端应接一只电容器，使高频傍路。
10．中频变压器还可装为插入式的，以便试验时根据需要插入或拔下。

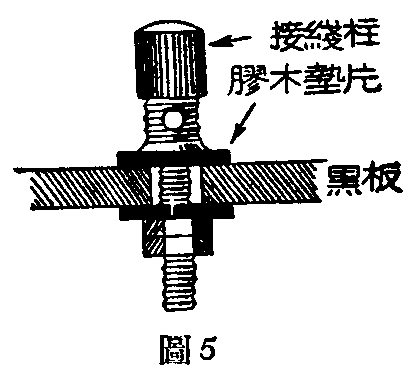

当具体的考虑了上述的安装方法后，就开始打洞眼，装上接线柱，一般黑板都会漏电，应加上胶木垫圈，保持各接点不和黑板接触如图5。
这样装成的一个示教板的板面如图6。所有接线都在黑板的后面。各栅极接线应当用隔离线，因为它们比较长，容易产生振荡或和其他引线发生感应。接灯丝还是按一般规律均用绞合线。
此外，检波和低放电子管最好用双三极管如6SN7等，一个三极部分担任低放，一个屏栅相联担任检波。但在实验时又可将屏极和栅极分开，接成屏路检波或栅路检波，可以灵活试验。（刘国生）
