你的收音机响不响？

人们购买收音机的时候，往往喜欢问：“这一架收得到北京中央人民电台吗？”“那一架收得到莫斯科吗？”“这一架收得远不远？声音响不响？”

这些话是普通的问话，用无线电术语来说，就是：“这架收音机灵敏度高不高”或“这架收音机灵敏不灵敏？”

从上面这几句话就可以看出，“灵敏度”就是收音机收远地广播电台信号所能发出的声音的大小程度。在技术上他的定义是：“收信机要产生标准输出功率（或电压）时所必须输入的电压数”，这输入电压是从天线进来的电压。

天线进来的电压，基本单位应该是“伏”，但是因为天线上进来的电压总是很小的，一般绝不可能达到1伏，因此就用微伏做单位，一微伏等于一百万分之一伏，缩写是“μυ”。

例如有一架收音机，说明书上写着“灵敏度为200微伏，输出50毫瓦”那就表示当天线上进来200微伏的信号时，扬声器（喇叭）或耳机（听筒）就有50毫瓦的输出功率。

我们大家都希望收音机的灵敏度高一些，那么收到的电台多，就收得远，声音又响。怎样算灵敏度高呢？设有两架收音机（图1），一架写的是：“150微伏输出50毫瓦”，另一架写着：“300微伏输出50毫瓦”；试问那一架灵敏度高呢？有些同志会很快的回答：“当然是后面一架灵敏度高呀！”“你看后一架300微伏，前一架才150微伏，后一架不是比前一架大一倍吗？怎么不高呢？”

可是这个回答错了，仔细思索一下，就知道需要的微伏数越小灵敏度才越高。后面那个收音机在天线上进来300微伏信号时才输出50毫瓦，而前面那架只要进来150微伏，就能输出50毫瓦。也就是说前面那一架假如天线上也进来300微伏信号的话，进来信号大了输出也加大，输出就要超过50毫瓦。同样收一个电台，例如北京人民广播电台，该台辐射到你那收音机天线上的电磁波产生300微伏电压，那末用后面那架收音机收听输出50毫瓦，而用前面那架收听输出就超过50毫瓦，比后面那架响，因此我们说前面那架灵敏度高。

灵敏度的定义是：“收音机要产生标准输出功率所必须输入的电压数”，那么标准功率到底是多少呢？目前标准功率还是由收音机的制造厂自行订定，没有全国完全统一的规定，不过在习惯上有很多是订得一样的。一般用扬声器（喇叭）的收音机，大多是用50毫瓦、200毫瓦、500毫瓦；用耳机的收音机，大多是用6毫瓦、10毫瓦、50毫瓦（以用10毫瓦为最多）。

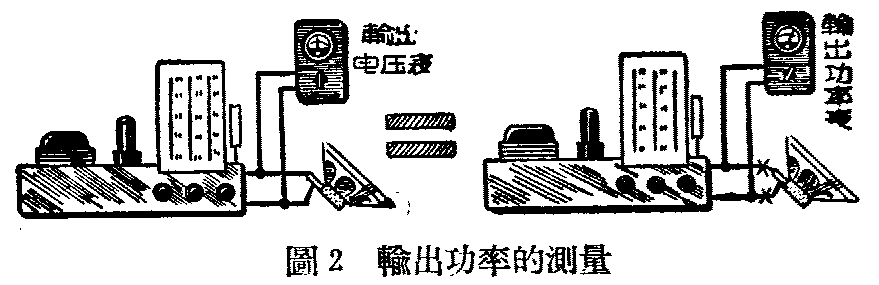

要测量输出功率应该用功率表，但一般用电压表来测量更方便（图2）。因为喇叭或耳机的阻抗是一定的，那末根据P＝E\(^{2}\)／R公式，电阻R一定，只要知道电压E，功率P也就知道了，电压的标准值可以根据下面公式算出：E=\(\sqrt{P×R}\)。式中P是标准输出功率，R是在交流四百周时喇叭或耳机的有效电阻值（单位欧）。例如输出功率10毫瓦时，负载电阻若是4000欧的耳机，那末就等于耳机两端有E=P×R=\(\sqrt{0}\)1×4000=6.3伏，也就是只要量得有6.3伏输出电压就知道输出功率是十毫瓦了。

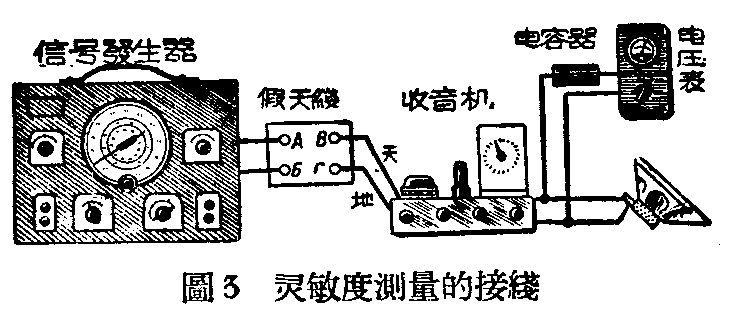

测量灵敏度除掉收音机本身外，用一架标准射频信号发生器、一只输出电压表和一组假天线，他的联接方法如图3；标准射频信号发生器产生一个信号，经过假天线加到收音机的天线接线柱上。为什么要用假天线呢？因为在实际收听收音机的时候，信号是经过天线进来的，而现在测量时用真的天线太麻烦，所以用一组假天线来代替，试广播收音机，一般采用的线路如图4。

输出电压表接在扬声器或耳机两端（假如喇叭或耳机两端有直流电压的话，就要串联一只电容器以防直流到电表里去）。

测量时先将收音机、信号发生器的开关合上，把收音机的度盘放在需要测量的波长上，音量控制放在音量最大，自动音量控制停用；把信号发生器放在加用400周和30％调幅度的位置上（因为广播电台发出来的信号平均频率是400周[指音周信号]调幅度平均30% ，所以采用这一个标准），信号发生器的度盘对准收音机度盘所指的同样频率，那末在喇叭里（或耳机里）就能听到400周的交流声音，这时输出电压表就有指示，微调收音机度盘使声音最大（这时频率完全对准），再调节音调控制旋钮使表针指示最大。假如是再生式收音机的话，还要把再生电容器旋到没有啸叫声而表针指示最大。最后调整信号发生器的“输出电压控制旋钮”使输出电压正好和标准输出功率的电压数相同，那末这时候信号发生器上所指示出的输出电压数，就是灵敏度。

因为在同一波段里每个频率的灵敏度不同，所以在每一个波段应该至少看三点，在中波广播波段一般就看600千周、1000千周、1400千周三点。再完善一些的就画灵敏度曲线，把波段内各点的灵敏度画在一张纸上，横坐标代表频率，纵坐标代表灵敏度（微伏），图五就是一架收音机的灵敏度曲线。

五灯超外差式收音机，一般要求灵敏度在400微伏以下（输出200毫瓦），苏联国家标准二级收音机的灵敏度是300微伏以下。四灯再生式收音机（不包括整流管）一般要求40微伏以下（输出10毫瓦），或500微伏以下（输出200毫瓦）。高级收音机灵敏度更高，有达到1微伏的。

灵敏度的测量中，还包括有信号噪声比的问题，这里暂不谈及。（陈效肯）
