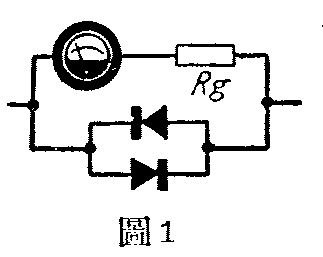

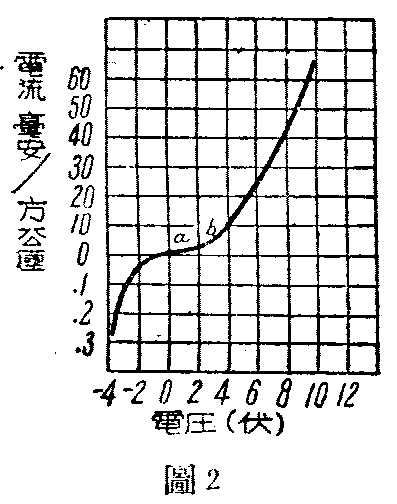

氧化铜整流器，可以用来保护电流表，联接方法如图1。要了解它的工作原理，首先要研究氧化铜整流器的特性。图2是典型氧化铜整流器的特性曲线。从这个曲线上可以看到：当整流器两端加上很小的正电压时，整流器的内阻是很大的，因为这部分曲线a、b的斜率很平坦。当所加的电源逐渐增加到某一个电压值（临界值）时，曲线的斜率突然变大了起来，整流器的内阻变得很小。整流器两端的电压，也就是电流表两端的电压降，是等于电流表内阻R\(_{g}\)和通过电流表内的电流Ig的乘积，即等于I\(_{g}\)Rg。
当电流表运用正常，通过的电流I\(_{g}\)很小时，整流器内阻很大，并联在电流表上对于电流表的影响是不大的。而当通过电流表的电流（也就是通过总电路的电流）突然增加到使IgR\(_{g}\)等于或大于上述临界电压值时，氧化铜整流器的内阻就变得特别小，对电流表有很大的分流作用，部分超过电流表额定值的电流，就可由整流器分去，不致超过太多，损坏电表。

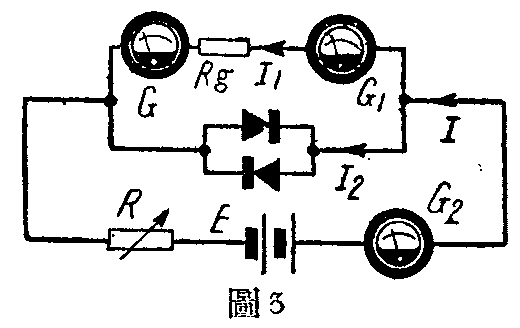

图3是为了试验保护作用而设计的回路，G代表灵敏电流表，Rg是它的内阻，G\(_{1}\)和G2代表外加的两只内阻很小的电流表，G\(_{1}\)的范围有两种：0—0.1毫安和0—1毫安。G2的范围是0—1毫安和0—25毫安，在不同的I\(_{1}\)下找出I和I2的关系列表如下：
I\(_{1}\) 50微安 100微安 400微安 500微安 600微安
I 54.7 190 1500 4250 17500
I\(_{2}\) 4.7 90 900 3750 16900
由上表可以看出I\(_{1}\)很小时I2也小（也就是整流器内阻是很大的）。而当总电流I超过原来的54.7微安的320倍时（\(\frac{17500}{54.7}\)≈320），通过电流表中的电流只增加12倍（600;50=12）。当然容许大12倍的电流通过电流表也是很不好的，但如果时间很短，还不致造成电流表很大的致命损伤，因为一般电流表所用的游丝和线圈通过较大电流时，在很短时间，还不会马上损坏。
图中整流器用两块，接法相反。是为了防止万一在测直流时，正负极接反，发生电流过荷时可以起适当保护作用。同时，在测交流时，如担任电流表整流的整流器损坏（如由于过荷产生较高电压降，因而打穿），则有可能产生电流表的反向电流。这时，这个反向联接的氧化铜就可起保护作用。（恭浩）
