单管机的改进
用三极管装成的单管机，虽然装置时比较简单，但效果总不及用五极管那末良好。
由于推动听筒发音，需要一定的低频电力，所以用五极强力放大管装成的单管机，音量比较洪大。

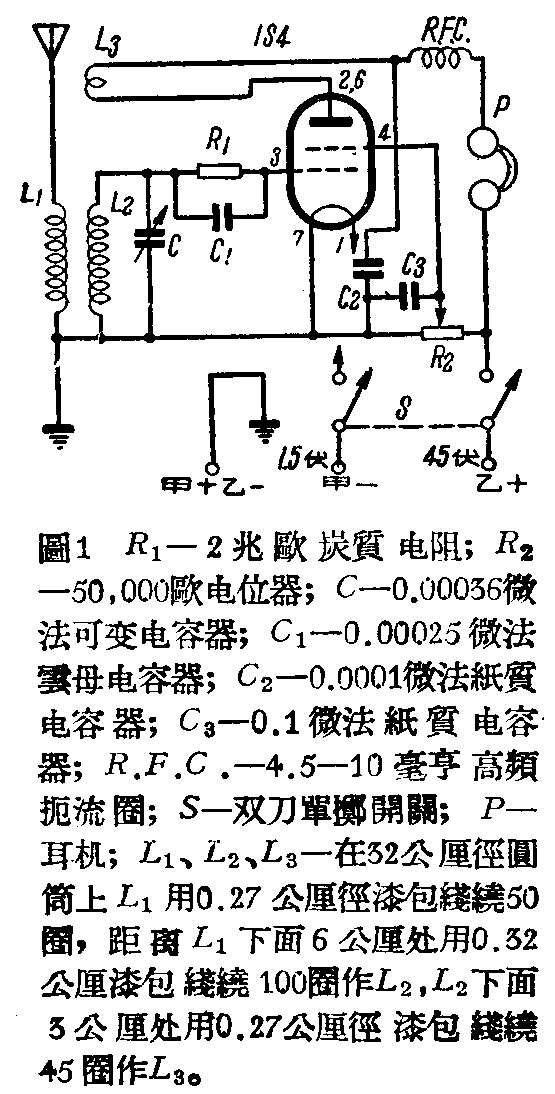

图1就是用五极强力放大管1S4的单管机线路图。除1S4外，也可用别的类似电子管如3Q4、3S4、1A5GT／G、3Q5GT……等来代替。
从图中可以看到：再生回授的强弱是用变更1S4帘栅电压的办法来控制的。虽然用一个可变电阻直接串联在1S4的廉栅回路内也同样能得到控制再生的作用，但这样控制再生不够稳定，很难获得最灵敏的一点。
图1控制再生的方法，是用R\(_{2}\)充分压器，1S4的帘栅极在这分压器上滑动。这样，不仅1S4的帘栅极电压变动稳定，而且可以得到从0到45伏间的任何电压，变动范围很大。
C\(_{2}\)是高频傍路电容器，容量大小，直接影响再生回授的强弱。C2愈大，再生愈强。一般容量应在0.0001到0.0005微法之间。
另外，如果1S4的帘栅电压稍高，再生线圈可少绕几圈，应由实际试验决定。
图中高频扼流圈R.F.C在接用高阻（2000—4000欧）听筒时，因听筒本身就是一个很高感抗的扼流圈，可以省去不用。
加装电子管的方法
在距离电台较远的地方，用单管机收听，往往觉得声音不响，不够满意。因此就有加装一放大电子管的需要。加袈电子管放大级最正规的方法有两种：（1）加装低频放大级，将检波后的音频电压加以放大，增强扬声器的输出音量；（2）加装高频放大级，将检波前的高频电压先行放大，增强检波管的输出电压。
低频放大级的装置法 单管机的输出电力很小，不能推动扬声器。加装低频放大级，就可增加输出电力。
低放级工作能否良好，首先决定于检波管是否有足够的输出电压来激励低放管的栅极。因此，检波管不能像图1一样用电力放大管，而应该选用高互导的电压放大管，如1N5GT／G、1L4、1S5……等。
图2就是在图1的基础上加上一级低频强放级的线路图，图中检波管改用了电压放大管1S5，强放管用1S4，强放和检波间采用电阻交连。这架收音机假使配有良好的天地线，收听本埠电台，可供五六人静听。
图中C\(_{4}\)的作用是既隔断检波管屏极电压不使它加到强放管的栅极，又是检波级输出的低频电压到强放管栅极的通路，可以叫断流电容器或交连电容器。C4的电容量没有一定，容量大，低音通过容易，一般是从0.0001到0.05微法。C\(_{5}\)是低频傍路电容器，容量一般在0.0005到0.01微法之间，高音大部从它漏去，扬声器发音就比较柔和。
低放级电子管的栅极对阴极的电位一定要是负的，防止栅极在正半周信号输入时，产生栅流，引起失真。所以栅极上要加一负电压，叫做“丙电压”或“栅偏压”。图中丙电压的取得，是利用各管屏流和帘栅流经过阴极串联电阻R\(_{6}\)时，在R6两端产生的电压降，来供给1S4的栅偏压的。
R\(_{6}\)的数值应根据各种电子管规定的栅偏压（电子管特性表中可以查到）来计算，算式如下：
R\(_{6}\)=\(\frac{栅偏压}{各管屏流+各管帘栅流}\)
屏压电源正极乙+和地线端接的退交连（去耦）电容器C\(_{6}\)，是防止两管屏流内低频成份同时流过R6时，相互交速而生振荡。R\(_{3}\)是检波管帘栅极的降压电阻。R4是检波管的负荷电阻。R\(_{4}\)愈大，检波管输出电压愈高，但R4如果过大，检波管屏压不足。一般在20,000欧到0.25兆欧之间。
高频放大级的装置法 收听远地电台的广播时，再生式收音机的灵敏度嫌太低。可以在检波级前面加装高频放大级。
高频放大级的作用是将天线上收到的高频电压先行放大，然后输入检波级，提高检波管栅极上输入的高频电压，来增进收音机的灵敏度。高放级是比较难装的部分，下面特提出三点，供实际装置时的参考。
（1）电子管 高放级既是放大高频电压，所以一定要用电压放大管来担任。最适宜的高放管是遥控栅压放大管（即当栅压到很大负值时，屏流还不截止的电子管），如34、1T4……等。当外来信号过强时，可以提高栅偏压来减低它的放大率，消除了因输入信号过强而引起收音机的过负。同时，它还可以免除本地强力电台的信号产生干扰的夹杂调幅。

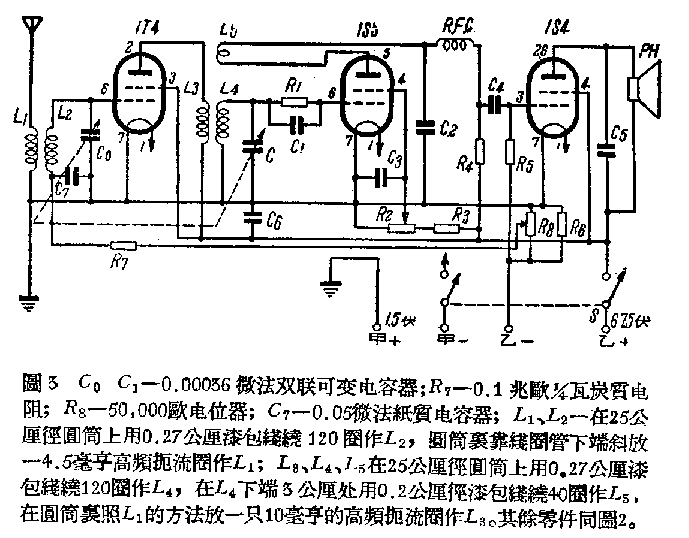

图3是再在图2上加一级高放的线路图。高放级由遥控栅压五极管1T4担任，和图2比较，灵敏度和选择性都有显著增加。收听本地电台时，只须接一根数尺长的天线，发出的音量已很响亮。
（2）调谐回路 原来图2中天地线圈L1变成了1T4的负荷阻抗L3。只有当L3的阻抗和1T4的屏阻配合时，效率最高。因此，应当增加L3的圈数来提高它的阻抗，去和1T4的屏阻适当配合，它的电感量一般要在20毫亨以上。
必须特别指出，高放级和检波级的谐振频率应当完全相同，若事实上不能做到时也绝对不允许相差过巨。否则收音机的效率就会显著低落。因此L\(_{2}\)和L4所用线圈管的直径、线径和所绕的圈数，都要完全相同。双联电容器C和C\(_{0}\)的质量一定要好，无论旋转到任何角度，两电容器的电容量都应相同，才可避免高放级和检波级因调谐不同步而引起收音机效率的锐减。
高放线圈和检波线圈一定要有良好的隔离，才不致引起互感，产生回授。一般都是把高放线圈装在金属底板下面，检波线圈装在底板上面，利用金属底板兼作隔离，效果很好。
（3）1T4屏极输出的高频电压很高，极易经接线间因交叉而形成的极小电容和其他零件引起不正常的交连，因此1T4屏极到L\(_{3}\)的接线，应当尽量缩短，这—点也是值得重视的。
当外来信号过强时，可用R\(_{8}\)调节1T4的栅偏压，随时抑制它的放大率，这作用和图1中R2相同。
C\(_{7}\)的作用是阻止栅偏压和地线短路，虽然它的电容量很大，但既然是串联在高放级的调谐回路内，就多少会改变一些谐振频率，影响同轴调谐的同步，这时可用附在双联电容器上的半调整电容器加以配整，取得同步。（卜文洙）
