设计线圈，最低的要求是为了使那个线圈有一定的电感量L，好用来和一个电容器的电容量C配合，调谐到适当的频率。谐振频率f和L、C的关系可以下式求出：
f\(_{千周}\)=160000\(\sqrt{L}\)微亨C\(_{微微法}\)…………（1）
设有一部收音机，在它的高频放大级的栅极回路里的可变电容器，最大容量为300微微法，最小容量为35微微法（包括电子管的电容量）。要求配上一只线圈，能调到广播段的最低频率550千周，这线圈的感应量L即可求出如下：
550\(_{千周}\)=160000\(\sqrt{L}\)微亨·300\(_{微微法}\)，即L=280微亨
广播频带的范围是550—1500千周。用280微亨的线圈和35微微法的电容量是否能调到1500千周，也可用式（1）来校对：
f=160000\(\sqrt{28}\)0×35=1610千周
可见调到1500千周是毫无问题的。这样电感量L的数值就可决定用280微亨，但应当怎样绕制线圈使它的L恰好是280微亨呢？下面我们就来解决这样一个问题。
× × × ×
设计所需的图和表
线圈的电感量大小，和圈数（N）、线圈直径（D，公分）、长度（b，公分）和绕法有关系。我们先介绍一个最简单的计算式：
L=PN\(^{2}\)D微亨………………（2）

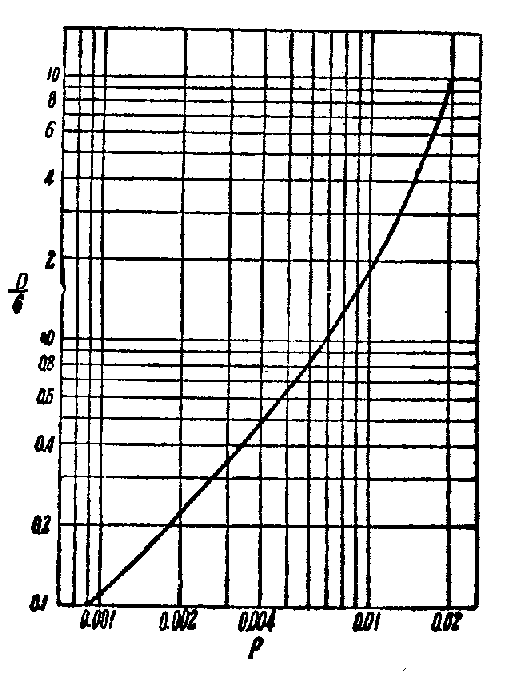

式（2）里，D是直径公分数，P是和D／b比值有关系的一个因数。换句话说：知道D／b，就可以求P如图1。如果我们知道所需的电感量L和线圈筒的直径，把式（2）变换一下，就可以求出因数N：
N=\(\frac{\sqrt{L}}{DP}\)………………（3）
D／b比值，如为2.5时最有效，绕出来的线圈电感量最大，但线圈直径过大，不够实际。一般在广播带用b＝1.25D，在短波带用b＝0.7D。又为简化起见，在广播带也常用b＝D的关系。
上述的线圈，设D为3.5公分（普通接收机线圈的D不超拉3.5公分），长度也应为3.5公分。即Db=1。 查图1得P等于0.0068。代入式（3）得：
N=\(\frac{\sqrt{28}0}{3.5×0.0068}\)=109圈。
表1给出不同的线每公分长度可以密绕的圈数。现在3.5公分长要绕109圈，即每公分是32圈。查表1得出用漆包线导线直径O．27公厘，或用单丝包线导线直经0.25公厘，或用双丝包线导线直径0.20公分，都可绕成。
灵活的运用式（2）、（3）和表1、我们知道L、N、D和b中任何三项后，便可求出其余一项未知数。
短波带里的线圈，多不是密线而用间绕，由式（2）我们知道如D、\(\frac{D}{L}\)等项不变时，L和N\(^{2}\)成正比。
设间绕线圈的圈数为N′，它的感应量是L′，就可得出计算式为：
N′=N\(\frac{\sqrt{L′}}{L}\)………………（4）
由式(4)可见因N′小于N，所以L′必定小于L。
设有一线圈，直径D为3.2公分，长度b为0.7D=2.3公分。用导线直径为10.8公厘的双丝包线绕制，查表1每公分可密绕9圈，长2.3公分共可绕2.3×9=20.7圈。查图1得P=0.0084，代入式（2）得：
密绕线圈的L=N\(^{2}\)DP=20.72×3.2×0.0084=11.5微享。
设在2.3公分的长度上，均匀的间绕15圈，代入式（4）得：
间绕线圈L′=11.5(\(\frac{15}{20.7}\))\(^{2}\)=6.00微亨。
× × × ×
上面很简单的几个公式和图表，在无线电制作中是颇实用的。
（本文所介绍的，只是单层线圈的设计方法——编者）（陈镇川）
