目前广大农村里电池式直流收音机的数量，正在不断增加。在直流收音机的使用中，最需要注意和小心的，就是防止电子管的烧毁问题。下面，作者介绍在这方面所作过的一些试验，和用过的一些办法。
电子管可能烧毁的原因，不外下列两种·即甲乙电接错和甲乙电相碰。
防止电子管烧毁的积极办法，是怎样来防止发生接错或碰线事故的可能；消极办法，就是怎样加上保险装置，以便万一发生上述事故时，能避免电子管的烧毁。我们先谈第一种办法。
怎样防止甲、乙电的接错和相碰
防止甲、乙电源接线接错或相碰的方法，计有以下数种：
（1）四根电池接线，除每根上附有一刻有甲、乙等字的金属小片外，最好用四种不同颜色的导线。一般乙正用红色，其它用黄、绿、黑、白等色。这样比单用刻有字的小金属片，而用同一颜色的导线，要令人醒目得多。

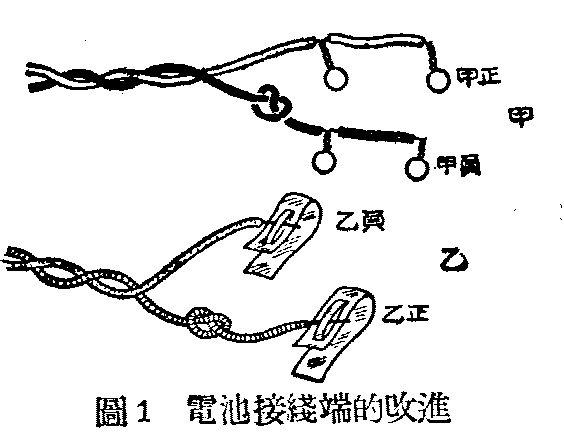

（2）甲、乙电源接线为了不易互相混淆，可在下端将四线分扎成两股，一股为甲正、甲负，接甲电；另一股为乙正、乙负，接乙电。线头处为便于连接和区别，并减少接错的可能性，甲电接线可在每根线头的两适当距离处，焊上两片大焊片，或将绝缘层剥开，利用本身导线绕成两个小圆圈，并涂上焊锡，如图1甲所示。以便于接到并联的两节甲电上。而乙电源接线，一般只需将线头处绝缘层剥开，绞紧其内部多股铜线，涂上焊锡，以便夹入乙电的接线夹中，如图1乙。因甲电接线端上的焊片或小圆圈，无法夹进乙电之夹子内，故可避免接错。而乙电的接线，虽可接到甲电池上，但无危险。故因甲乙电接错而发生的事故，已基本上可避免。但如乙电池本身的接线正负接反，则由于加到乙电线路上的电解电容器（例如在541型机中为C\(_{19}\)30微法，而355型机中为8微法。）的电正极性相反，将该电容器打穿，并烧毁串入乙负回路的代丙电电阻（在541型机中为R12320欧1瓦，而355型机中为350欧）。为了进一步能分清极性，在甲正与乙正两接线上各打一小结，以便即使在黑暗中看不清导线颜色或小金属片时，也能根据其不同的接头和这小结，摸索着将电池接好，而不会弄错（此时乙电的正端也应作上记号）。
（3）利用电池箱接电源：这是一种更为妥当的方法。但电池箱应用木板分隔为两部分，甲、乙电源各占一部分，其接线也自两部分分开引出，如图2。线头处仍和上面第（2）节一样。这样甲、乙电各有一固定位置，而接线也从这互相隔离的两固定位置引出。因甲、乙两种电池体积大小不同，电池箱的两部分也大小不同，放错了放不进去，也无法接线。放电池接线在电池箱内的接错和相碰，已可完全避免。

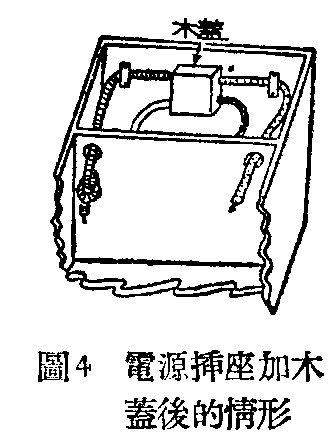

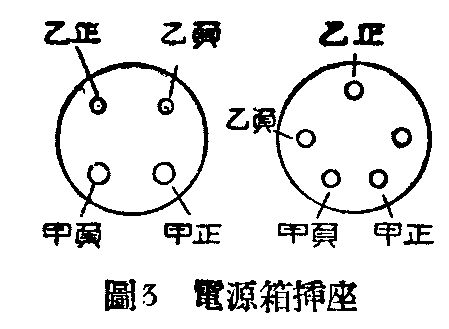

（4）用了电池箱后，虽可避免接错，但却又增加了一个可能使甲乙电相碰的地方，就是电源插头和插座处。故在电源插头插座的按装上，不但要使位置不对时插不进去，而且要使甲正和乙正尽量离远些，如用四脚或五脚插头，则如图3所示。并且，插头内部要以沥青或火漆注满封住。而插座背面接线焊片处，也要涂以绝缘漆或沥青火漆等，最好再加上一个木盖如图4所示。
在前面几种方法中，过去一般最常用的仅是第（1）种，而这却是这几种方法中最易出错的一种。因导线的颜色或小金属片上的刻字，在光线较暗的地方很容易看错。而一般使用直流收音机的地方，却正是无交流市电，没有电灯，晚上光线不会太亮的地方。第（2）第（3）两种方法，不但不会接错，而且还可以在黑暗中进行接线。虽然第（3）种方法更妥当可靠些，但在没有电池箱的时候，还得用第（2）种方法。在采用第（3）种方法的同时，最好再加上第（4）种方法。这样，电源部分的接错和碰线事故，已可完全避免。
防止接错和相碰事故的保险装置
前面的各种方法。只能事先预防电源方面的接错和相碰事故。如万一接错或相碰，或收音机内部的相碰（这在修理和检查时很易发生），电子管还是免不了会被烧毁。故要完全有效的来防止电子管免于烧毁，还必须再加上适当的保险装置，以防万一发生事故时，仍能使电子管免于烧毁。
因为电子管烧毁的唯一根源，是由于甲、乙电接错或相碰时，过大的乙电电流；流过电子管的灯丝，而将其烧断。故一切有效的保险方法，不外在乙电回路中加入一个过荷断路或限流装置，使乙电电流永远达不到足以烧毁电子管灯丝的数值。这里就按这两大类，分述如下：
（1）过荷断路装置：属于这类的保险装置，有以下四种：
①保险丝：其熔断电流，只要在乙电的正常工作电流以上，与全部电子管的灯丝电流以下即可，当然愈低愈好。以前述两种五灯收音机为例，乙电为20毫安，甲电为150或300毫安（因使用的电子管为1R5T，1T4T，…等）。如甲电为150毫安，则保险丝可用100毫安。如甲电为30O毫安，则保险丝可用100或250毫安。
②小电珠代保险丝：因100或250毫安的保险丝,市上很难买到，故可利用熔断电流较小的小电珠来代替。但目前市上的各种小电珠，熔断电流一般都较大。作者曾用2.5伏、3.8伏与6—8伏几种小电珠作了一次试验，实测结果：2.5伏的440毫安熔断，3.8伏的465毫安熔断，6—8伏的480毫安熔断。虽因出品厂家不同，数值还大有上下，但已远超过安全值，故不适用。但如找不到适用小电珠时，可将上述小电珠的玻璃泡敲破（小心别震断灯丝），则由于空气进入，只要灯丝开始发红时，即因氧化而烧断，故其熔断电流可略低于其工作电流。经实际测试，上述2.5伏小电珠,采用这办法后，在300毫安以内就熔断。但这办法也有缺点，即玻璃泡打破后，灯丝易断，不易保存。
③失效电子管代保险丝：保险丝不易找到，小电珠也有缺点，故有人想出利用失效的省电式直热电子管来代替保险丝。为了证明其安全性，经数次实测，量出一般灯丝1.5伏50毫安的省电电子管，其灯丝熔断电流均在120毫安左右，以下是当时实测的试验记录：
1N5：120毫安；1A7：115毫安；1LN5：120毫安；1H5：100毫安；123Q5：120毫安（管脚2，8间与7，8间分两次测试均相同）；30：150毫安（正常工作时60毫安）。
1R5T等25毫安工作电流的电子管尚未试过,想其熔断电流一定不会超过100毫安。
④过荷继电器：如能找到一只动作电流在100毫安以内的过荷继电器，则可在电流达到危险值前，自动将电路断开。这种方法的优点是可以一次装上，永远使用，不像前三种那样，只能使用一次就要换新。但缺点是成本高，而且也不易购到。在选用时不但要注意其动作电流要小，而且内阻不能太大，在正常乙电电流通过时降压要小。
（2）限流装置：这类装置的作用，就是在乙电回路内串入一只限流器，使乙电的短路电流被限止在总灯丝电流值以下。属于这类的保险装置，有以下两种：
①电阻限流器：由欧姆定律知，使乙电短路电流不大于总灯丝电流的限流电阻,其阻值应为：“乙电电压÷总灯丝电流”，而最高可用阻值，又最好不超过：〔9÷总屏流〕。即正常工作时，乙电在电阻上之压降不超过10%（9伏）。如以上述两收音机为例，则当总灯丝电流为300毫安时，阻值应为：
90伏÷300毫安=300欧。而最高最好不超过：9伏÷20毫安=450欧。故可选用300至450欧的电阻。如总灯丝电流为150毫安机器，其阻值应为：90伏÷150毫安=600欧，此值已超过450欧，故正常工作时降压较大，如能找到其他更好的方法时，最好不用这办法。
以上仅是粗略的计算，实际上由于乙电的新旧不同、质量不同，当放电电流达150至300毫安时，其输出电压已降至80伏以下，甚至有到60伏的。故实际工作时，较上面算出的数值更安全。
采用电阻限流器时，一定要用线绕电阻。为什么呢？碳质电阻不是既经济又小巧，而且瓦特数不大，很容易烧断，过荷以后既能限流，又能在时间稍久以后自动断路，岂不更好吗？最初,我们也曾这样想过，但经过实际试验证明，因碳质电阻具有负温度系数的特性，温度愈高，阻值愈低,电流愈来愈大，达到使电阻赤熟程度，在临烧断前，阻值将降至近于零。下面是试验时的详细经过：

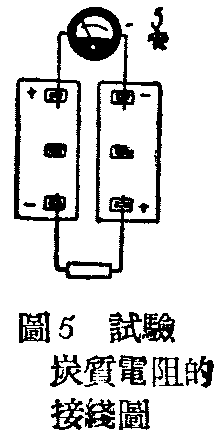

首先照图5将一只5安电流表接于两45伏乙电正负间，然后将一只330欧12瓦20%误差的碳质电阻，接在乙电的另两端，则电流在前十秒钟内，由260毫安降至180毫安，电阻发热很高，再过几秒钟，电流突作急速上升，由180毫安一直上升到3.6安，同时电阻烧红冒浓烟，并有燃烧爆裂声，半分钟不到，电阻烧断，电流回到零。此时如用一短路铜线接到烧毁的电阻两端，则电流表的指数也为3.6安，故可证明碳质电阻（图6甲和乙）。在临烧断前的若干秒内，其阻值已降至近于零。
这说明用碳质电阻作限流电阻时，只能在遇到甲、乙电源暂时发生瞬间误接或互碰时，能起到短时间的保护作用，如时间超过十秒钟以上，电子管仍将烧毁无疑，故其保险价值有限。因此，限流电阻应采用线绕电阻，因电阻丝在烧断前，其阻值只会变大，不会变小。

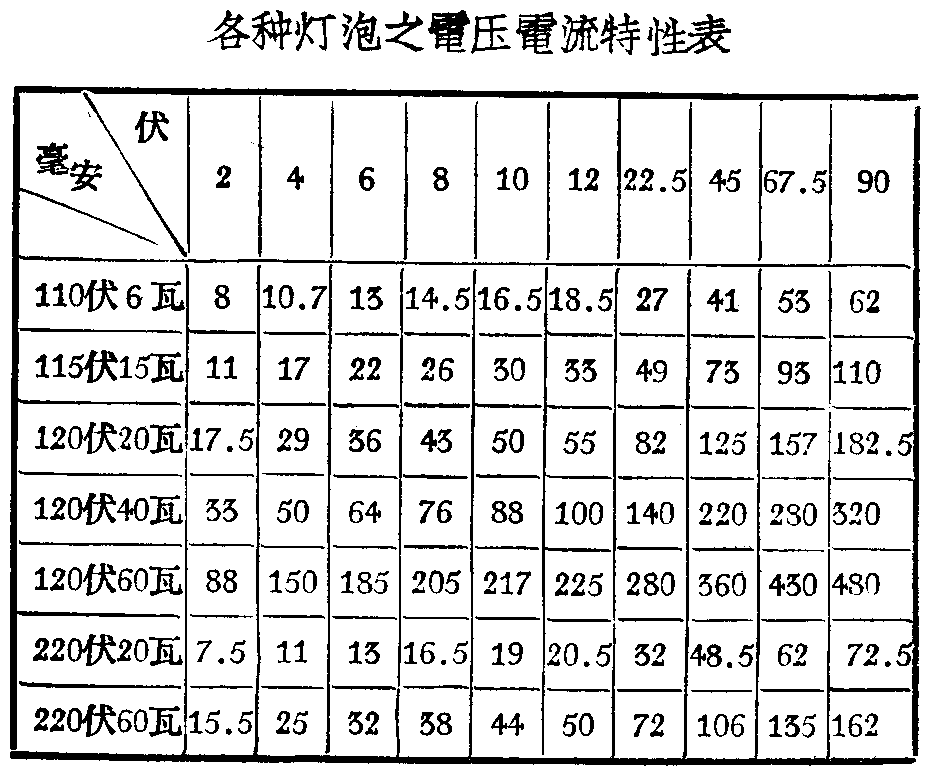

②灯泡限流器：电阻限流器在选用时的最大矛盾，就是要想增加安全性，使限止电流小，则正常工作时乙电的降压也将增大；反之，如减小阻值，则又不安全，失去保险作用。能否找到一种这样的电阻，当乙电电流正常时，阻值很低。降压很小；而当电流增大时，阻值也随着增高，使电流保持在安全值以内呢？常用的钨丝电灯泡,正是一个这样理想的非直线性电阻元件。作者曾用几个普通的灯泡作了下面的试验：测试方法见图7，将一只包括20,100和500毫安范围的万用表与待测灯泡串联。分别接到由两块乙电和两组6伏蓄电池或六节1.5伏甲电串联成的各已知电压上去，逐一顺序测出该灯泡在2、4、6、……45、67.5、90伏各不同电压下的电流值。同时，这也可反过来说，就是灯泡在通过该项电流值时两端的电压降。用此法试验的结果列表于下：
将下表中115伏15瓦灯泡，用于前述总灯丝电流为150毫安的收音机上，则平时降压只5伏余，而短路时电流值110毫安，低于总灯丝电流，故甚适用。如化为电阻，则这灯泡在22毫安时内阻为60.022=272欧,而在110毫安时，已升至90;0.11= 833欧。显然较用一个600欧固定电阻限流器要好得多。
表中110伏6瓦灯泡，适于作一灯或两灯机的限流电阻。而120伏40瓦和60瓦的灯泡，则适用于电池式扩音机等屏流和丝流较大的机器上。
更简单的试验方法是将该灯泡接到90伏乙电两端，如电流未超过收音机总灯丝电流，再将它串入乙电内, 测量收音机乙电的降压，如降压不超过乙电压的5—10%,这灯泡就可用。

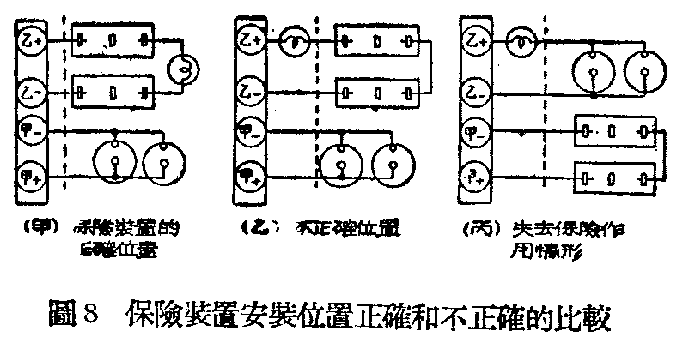

最后，再谈一下保险装置的安装地位问题。因保险装置是否能保证生效，和它安装的位置和方法也有关系。上述所有保险装置，最好都接在两块乙电之间，作为乙电电源的一部分,这样才能保证乙电电流一定会通过这装置，见图8甲。否则如接在乙电的一端，成了乙电接线的一部分，见图8乙，万一乙电和甲电接错,见图8丙。这保险装置也随着一同接错，便失去了保险作用。（洪德庚）
