问 强放级用四只1625管的一部扩音机，输出变压器次级分绕6组，每组16欧。拟将次级中三组或两组串联，或串联后再并联使用，负荷阻抗如何计算。（四川杜高鉴）
答 输出变压器阻抗的算式为：Z\(_{1}\)／Z2=N\(_{1}\)\(^{2}\)／N22。这里Z\(_{1}\)是变压器输入端对强放管的负荷，Z2为输出端所接的负荷；N\(_{1}\)和N2为变压器初级和次级线圈的圈数。
现在初级线圈N\(_{1}\)不变，N2随不同的接法有变动，所以Z\(_{2}\)也要变。设每组线圈为N，所求负荷为Z2，三级串联后N\(_{2}\)变为3N，所以Z2变3\(^{2}\)×16=144欧。两组串联后，N\(_{2}\)变为22×16=64欧。
串联后再并联，等于把线圈的导线加粗，N\(_{2}\)不变，所以负荷仍为144欧和64欧。（邮电部 林葆刘）
问（1）附图所示的扩音机实际输出多少瓦？（2）栅负压应用多少，栅路联接方法是否正确（3）当扩音机的输出变压器经扬声器上的偶配变压器（有500欧和1000欧两个抽头）接到扬声器时，如有8个扬声器并联，应如何接法？（海军张致述）
答（1）这扩音机约有150瓦输出。（2）1625管屏极最大容许消耗电力为25瓦，当屏压为550伏时，屏流不应超过150—160毫安（四管总屏流），可以由电位器R调节后校正。大致栅压应为-27伏。联接法无误。（3）8个扬声器的偶配变压器初级1000欧线圈并联后恰为125欧，所以扩音机125欧的输出端应接1000欧的抽头。（冀毅）
问 读“无线电”第二期“汞气整流管冬季的运用”一文后，对文内U\(_{a}\)理解不清楚。屏极阴极间直流怎样量？它是怎样产生的？（京津线黄赞尧）

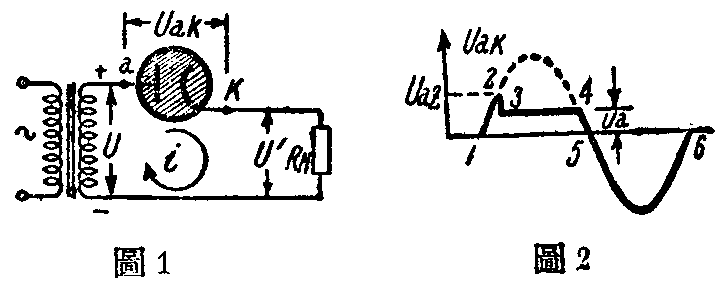

答 汞气整流管“管内电位降”U\(_{a}\)升高，会加速阴极崩解。可以拿图1的半波整流器来说明Ua的问题。
汞气管内部导电过程可用图2说明：当屏极上的电压自点1随外加电压升高到点2时，管内汞气突然由绝缘状态过渡到导电状态，这个瞬时内屏极上具有的电压叫做“着火电压”U\(_{az}\)。着火后管内就产生弧光，Uak立刻由U\(_{az}\)降到Ua（即自点2降到点3）。在整个导电过程中（自点3到点4）U\(_{a}\)是个常数，叫做汞气管导电过程中的“管内电位降”。到点4时由于外加交流电压瞬时值降低，管内电压无法维持，因而弧光熄灭，停止导电。这时Uak（由点4到点6）的数值就等于外加电压的瞬时值。
U\(_{a}\)产生的原因，可以这样解释：
在汞气管导电过程中，屏阴极间已充满了游离的汞气，是一个良导体，因此有电流从屏极流向阴极。但是没有一个导体不带电阻的，因此必然产生一个电位降U\(_{a}\)。
此外，我们知道电流永远是高电位流向低电位。很难想像，如果屏阴极间没有电位差，电流会自屏极流向阴极（或者说阴极上的电子会飞向屏极）。这就充分说明了屏阴极间存在一个电位差U\(_{a}\)，才有可能使电流从屏极流向阴极。
气体本来是非导体（电阻无限大）。当尚未导电时，屏阴极间的电压U\(_{ak}\)就等于U。但Uak一升到U\(_{az}\)时，管内汞气游离，开始导电。它的电阻不再是无限大而是一个有限值了，自然Ua比U\(_{az}\)要小些。
下面再来谈如何测量U\(_{a}\)的问题。

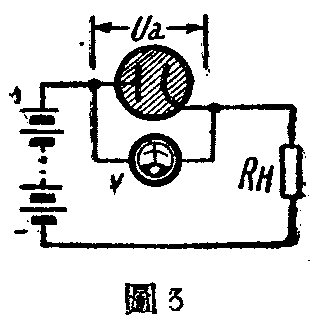

从汞气管导电过程中知道，屏阴极间的电位差U\(_{ak}\)是变化多端的（图2）。如果把电压表接在图1的ak两点间，那么，测得的不是Ua，而是U\(_{az}\)、Ua和U三者的平均值。只有用直流电源来代替变压器（图3），使管内汞气永远处于导电状态时，测得的才是U\(_{a}\)。
如果一定要测图1所示工作状态下的U\(_{a}\)，可用阴极射线示波器。将ak两点接示波器的Y偏转板上，X偏转板上加上扫描电压，就可得到图2一样的波形。从点5到点4的垂直距离乘上示波器的常数k，就得到Ua。其中K=Y偏转板上的已知电压量得的偏转距离伏/公厘。
U\(_{a}\)在不同情况下有不同的数值。如管泡温度降到15℃以下，Ua显著升高。因为温度下降，汞凝结成液态，管内游离气体少，气体电阻就跟着提高的缘故。如RH所取的电流不变，那么，电阻增加，它两端产生的电位降也就增加。因此U\(_{a}\)随温度增加或降低，是随回路内各元件上电压分布情况而形成的，是自发的而非人为的。（刘其沅）
本刊第二期发表了姚遐同志的“矿石收音机制作经验的介绍”后，有些读者们对实物图和原理图不够了解，并请原作者答复如下：
L\(_{3}\)、L4是两只独立的线圈，L\(_{3}\)线圈管径比L4小，L\(_{3}\)绕好后放在L4里面，并不是把L\(_{4}\)绕在L3的外面。L\(_{5}\)虽没有和L4相连，但当L\(_{4}\)有高频电流通过时，线圈周围就产生许多磁力线。L4和L\(_{5}\)既靠在一起，L4的磁力线就感应到L\(_{5}\)去。L3、L\(_{4}\)尾端相联通地，是为了避免人体感应的。
L\(_{2}\)和C1所组成的谐振回路是一种滤波回路，目的是为了避免干扰。 L\(_{1}\)、L2两个线圈应和L\(_{4}\)、L5摆成直角，避免发生交连。本地电台很少时，可不用L\(_{1}\)，将天线直接接到L3，可以增高灵敏度。
L\(_{4}\)和L5可以绕在任何两个相互交连的管子上，调整两线圈间交连程度，就可控制灵敏度和选择性。两管靠拢时使灵敏度增加，选择性减少。
该机的设计主要是为了照顾选择性。收到的电波经过几个选择回路，损失很大，所以天线要装得高。
问（1）什么叫调幅？什么叫调频？它们有何区别？一般收音机为何不用调频？调频有何好处和害处？（2）收音机电源变压器为何发热？（长沙李希文、海军刘国栋）
答（1）“调幅”和“调频”都叫做“调制”，用低频（语言、音乐等所产生的电流或电压变化）振荡将高频等幅波（又叫做载波）的振幅加以调制，使高频等幅振荡的振幅随低频振荡振幅的大小而变化，叫做调幅。用低频振荡将载波调制，主要是使载波的频率随着低频变化，叫做调频。调幅所占频带较狭；调频所占频带很宽。在短波或中波范围，如采用调频广播，则各波段内广播电台的数量将大为减少，否则彼此间就要互相干扰。所以调频广播所用频率一般在40兆周以上，调频的优点是不易受杂音干扰，音质优良，所以适用于小功率电台在人为干扰较多的地区，作近距离通信或大城市广播音乐。
（2）电源变压器内有电流通过，铁心有损耗，铜线也有损耗，所以发热。
