自制电子管测试器

(邓鼎浩)除开矿石机外，在无线电收音机里，电子管是主要部分，电子管失效，不一定全是断了灯丝，还牵连到其他问题，不是用最简单的欧姆表可以准确测定的，一般就要用电子管测试器，但自制一具电子管测试器也并不难。

对电子管的测试主要分阴极电子放射、互导率、漏气、漏电和短路等部分。本文系介绍一具经济易制的电子管测试器。但首先我们还得谈谈有关测试电子管工作的原理。

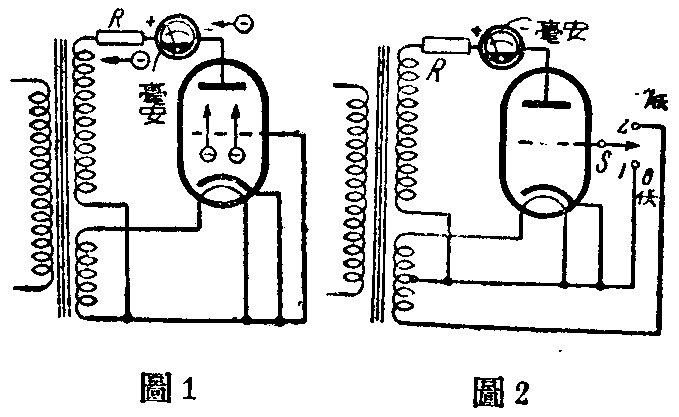

一、电子放射测验 阴极（或丝极）不能发射足够数量电子的电子管，根本不能正常工作。测量的方法见图1。

阴极或丝极受热，放射出来带有负电荷的电子。当一个二极管的屏极上有正电压时（即有正电荷），屏极就会吸引电子，构成电子流，由屏极流到外面回路，方向如图1箭头所示。只要阴极能放射电子，回路里的毫安表就有相当的指示。放射量足，指示就正常；没有电子放射时，表针不动。这就是电子放射测试。遇多极管，可将各栅极并联到屏极上再试，使放射出来的电子都经过电表，指数才有意义。

二、互导率的测定 二极以上的电子管在收音机里担任检波、放大、振荡等工作，要靠栅极起作用。如栅极电压有微小变化，屏流就会产生很大的变化。屏流变化安数对栅压变化伏数的比值，我们叫做互导率。单位是“漠”。

通常互导率数值很小，可以微漠（百万分之一漠）计算。测定方法见图2。当S在“1”位置上栅压为零时，假如屏流为20毫安；而S在“2”位置上时，栅压为负7伏，屏流变为12毫安。就表示：

我们注意图2里所加栅压和屏压都是交流电压。联接的方法通常使屏压和栅压的相位相反。如果零栅压产生满度指示，加栅压后屏流减小，既不会烧毁电表，又可以充分利用电表的灵敏度。

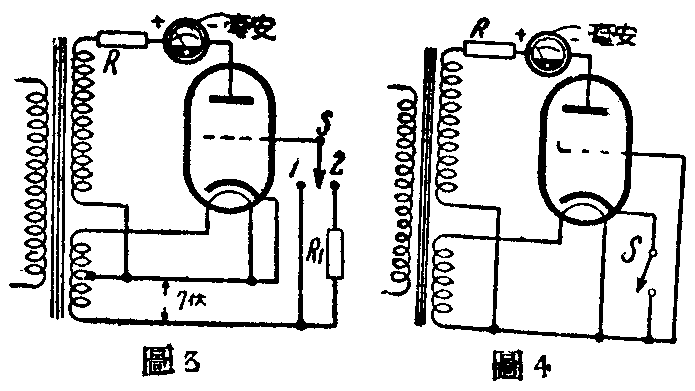

三、漏气检验 电子管内部，一般不应有气体（除制造时已填气的电子管如某些整流管外），否则，电子在管内运行时，将气体电离，影响电子管的工作，发生不正常现象，还会有栅流。测验方法见图3。当栅极接到位置“1”有负7伏栅压时，毫安表有一定的屏流指数，接到位置“2”时，如有气体产生栅流，经R\(_{1}\)就使栅极电位变化，影响屏流也变化，表示电子管已有漏。正常的电子管，屏流指示的变动，应当十分微小。

四、漏电检查 所谓漏电，一般系指傍热式电子管的阴极和灯丝间的漏电。测验方法如图4。开关S闭合时，自然有屏流，而S开路时，除非阴极和灯丝之间有漏电，就不会有屏流。这时如果仍有指数，就表示有了漏电。这种电子管在收音机里是杂音和交流声的来源。很显然的，在直热式电子管里是用不着进行这项测试的。

五、短路测量 就是应用欧姆表的测试原理，不必多加说明。短路多发生在距离较近的灯丝和阴极或阴极和栅极之间。电子管受振动后，就可能有短路。

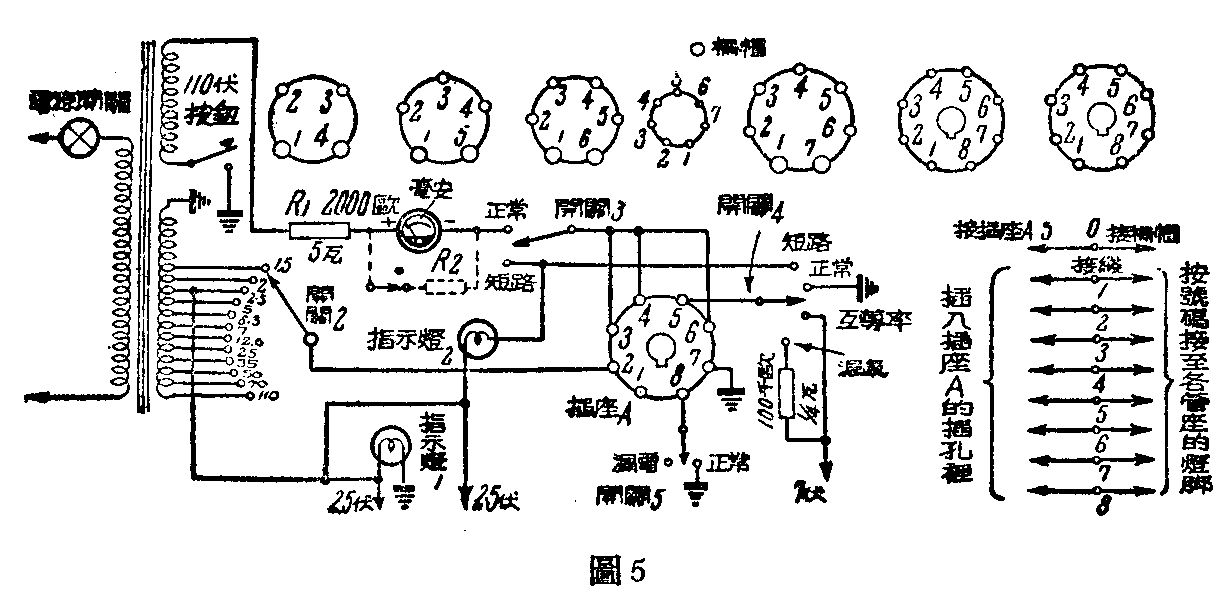

整个电表的回路如图5，零件排列方法如图6。电流表可用普通欧姆表里的毫安表，电源变压器的铁心勿须太大，有6.5平方公分的横截面积就足够了。不过线圈所占的空隙要大，因为灯丝线比较粗，抽头又多，空隙小了可能绕好以后会放不进去。灯丝电压一共分1.5、2、2.5、5、6.3、7、12.6、25、35、50、70、110等12种，高压只要110伏。绕变压器的方法这里不详细说明了。

开关2是一刀十二掷，不大好买，但可用12个香蕉插头来代替。电流表有两个测量范围，一个到10毫安，可量强力放大管6F6，6V6，42等和检波、高放等电子管。另一个是30毫安，可测量整流管和电力比较大的电子管，并联的电阻R\(_{2}\)（用虚线画出），改变电流表的测量范围。R2的大小，要看电流表的电阻和扩大范围来决定。焊接时须注意电流表的正负别接错，错了会损坏电表的。

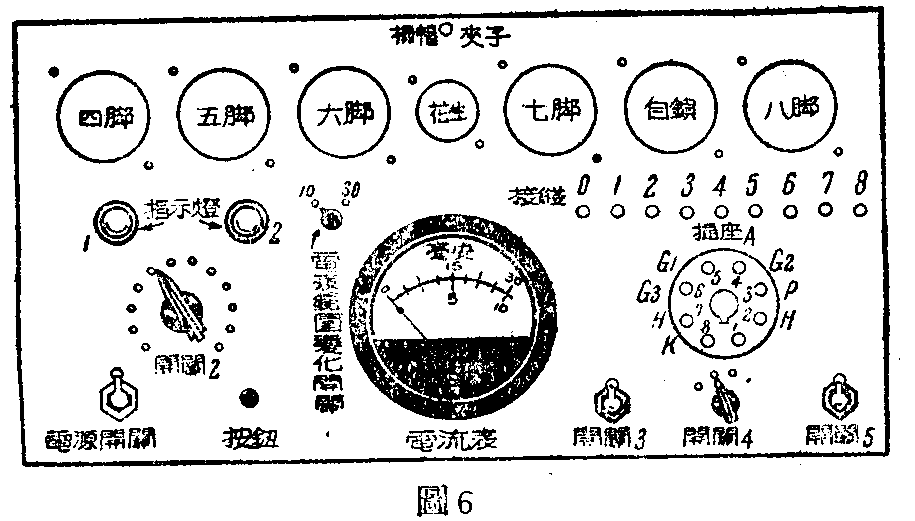

插座A是平常的八脚管座（在图5内是下视，图6内是上视，可以注字相反），在管座面上，须按图6注字（如H代表灯丝，P为屏极，K为阴极，G为栅极等）。所有管座、开关、接线等，全要坚固。接线要焊牢，并用腊管套好，不使有松脱或相互短路。零件要排得整齐，体积小而实用。面板最好用铁板。图里没有列入欧洲式的管座，如果需要，只要把那管座装上，按脚号接至接线1、2、3、4、5、……即可。照图接线完毕，查对无误，一具电子管测试器就已经做好了。

这具电子管测试器，可以测试日常用的电子管数百种（不包括欧洲式的）。测不同的电子管，只对那一个八脚插座用一端有小插头的九根编了号的接线，变换插法即可。下面就举两个例子来说明它的用法。

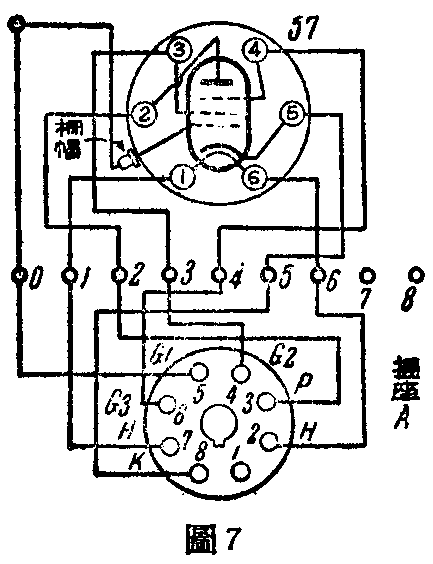

设有一只57号电子管要测试。我们先将电子管插入六脚管座内，戴上栅帽（等插接的线和开关等全接好后，再接电源）。开关3和4放在“短路”，开关5拨到“正常”位置。然后查电子管特性表，得出1和6是灯丝，2是屏极，3是帘栅极，4是抑制栅极，5是阴极。那就把接线1、6、2、5、3、4和0分别插入插座A上注有H、H、P、K、G\(_{2}\)、G3和G\(_{1}\)的插孔中如图7，就可开始测量了。

接通电源，指示灯2不亮就表示电子管的阴极和除灯丝以外的各极没有短路情况。就可将开关3和4旋至“正常”位置，按下按钮，看看电流表的读数，有相当指数，就表示电子管有适当的放射。

将开关5旋至“漏电”位置，如果电表指针回到0点，就表示阴极和丝极间没有漏电。将开关5再放“正常”位置，并将开关4旋至“互导率”位置，如屏流变化很大，则表示互导率正常。变化很小的，就表示电子管不能很好地工作了。

测漏气只要将开关4轮流放在“互导率”和“漏气”位置上，如果指针不动，只有极微小变化，就表示电子管没有漏气。

测6V6、6F6、6L6、6C5、50L6等电子管时，勿须用接线插接，可直接将电子管插在插座A上。因为插座A的接线是按照这些常用电子管的接法配接的。

测其他电子管需要按测57的方法来进行。一般小电 力管电流不大（约小于10毫安）。而整流管如80、5Y3、6X5等，屏流较大（超过10毫安），所以测量前要注意一下电流表的范围。

有些复用电子管和合成管（包括全波整流管），管内有几个独立部分，要分几部分来测。

这具电子管测试器简单易制，经济实用，不过屏压都小于110伏，测放射电流时的电表读数不等于在工作电压下的屏流读数。例如强放管6V6，特性表上屏流是47毫安，而实测读数只有9毫安。

正规的电子管测试仪器，电表面上注有“好”、“？”和“坏”等字来表示电子管的情况。指针满度指示的全是好的，指当中可疑，不到一半的表示坏了。但上述测试器的表现方法不是这样，需要事先做好一张正常电子管实测数据表以便比较。并将常用数种电子管实测放射情况时电表读数列表于下，以供参考：
