高频放大级
高频放大级的输出端若装一个调谐回路，和输入回路一起调整到被收听电台的频率，可以更有效地避免其他电台的干扰。

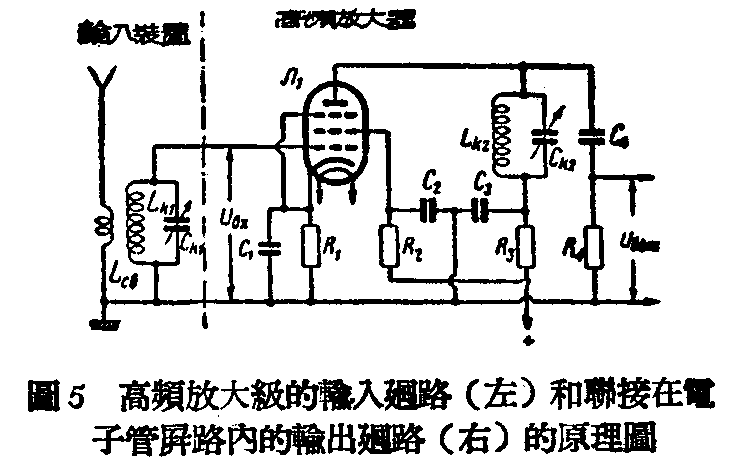

图5虚线的右边示一最简单的高频放大级，它的屏路里的L\(_{K2}\)、CK2，就是上述的调谐回路。虚线左边栅路里的L\(_{K1}\)、CK1，就是输入回路。

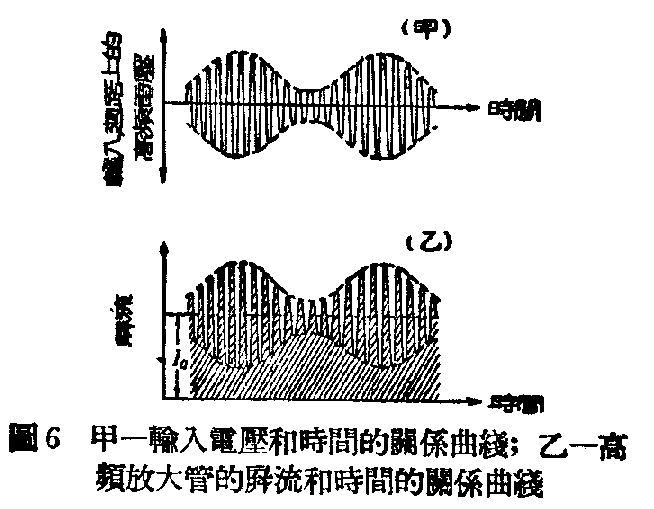

高频电压（图6甲）经调谐回路L\(_{K1}\)、CK1到电子管Л\(_{1}\)的控制栅极，这电子管的屏极电流在栅压的正半周增加，负半周减小（图6乙）。因此屏流成为脉动形式，在它的平均值Ia上，还有正好相当于输入高频电压的电流变化。即屏流包含有直流成份和交流成份。因L\(_{K2}\)、CK2回路对直流的电阻很小，所以屏流的直流成份在L\(_{K2}\)、CK2回路上产生极小的电压；交流成份的频率等于调谐回路的自然频率，回路L\(_{K2}\)、CK2对这个频率的阻抗最大，因此在L\(_{K2}\)、CK2回路上，就产生相当大的高频电压。这个电压，便通过断流电容器C\(_{4}\)，到下一级电子管的控制栅极。
L\(_{K2}\)、CK2对其他频率的电流，阻抗都很小，不能产生较大的电压。所以高频放大级具有选择性。
电子管Л\(_{1}\)的输出电压大于输入电压的倍数，叫做这一级的“增益”。中波或长波段的高频放大级的增益，决定于放大级的回路、电子管程式、它的工作状态和所用零件的质量。通常是从25—30到100—140，短波段是从5到20—30。放大级的增益愈大，收音机的灵敏度愈高，也就愈能收听远地电台的广播。
要使高频放大级工作正常，必须防止放大了的电压，通过任何途径，从电子管屏路加到它的控制栅路，也就是屏、栅回路间，不能有不应当存在由输出到输入端的“回授”作用。在高频放大级中，这种回授可能经由电子管内部屏极和控制栅极间的电容（叫做极间电容）发生，或由线圈L\(_{K2}\)的磁力线割截线圈LK1或L\(_{CB}\)发生。要使回授减至最小，高频放大级通常都利用高频五极管6K3、6K7、6Ж1П， 6Ж7和其他屏极和控制栅极间电容量极小的电子管。
高频放大级的增益，在很大程度上和所用电子管的工作状态有关，即和它的屏压，帘栅电压和控制栅压有关。（工作状态怎样方算合适，本刊以后专文讨论，这里从略——编者）
在图5的回路中，电子管授制栅极的偏压从电阻R\(_{1}\)取得。这个电压是由电子管屏流的直流成份Ia和帘栅电流I\(_{a}\)通过R1所产生。R\(_{1}\)的数值可用公式〔R1=\(\frac{U}{_{c}}\)Ia+I\(_{э}\)〕求出。例如，当电子管6k3的控制栅极电压为3伏，屏压为250伏和帘栅电压为100伏，屏流Ia为0.0092安，帘栅电流I\(_{э}\)为0.0026安时，R1=3／0.0092＋0.0026≈250欧。
电阻R\(_{1}\)应当并联一0.01—0.1微法的电容器C1作为分路，使电子管屏流的高频成份通过这个电容器。否则控制栅路内的电阻R\(_{1}\)上就会产生高频电压。这个电压和调谐回路LK1、 C\(_{K1}\)送来的信号电压方向相反，电子管控制栅极上的高频电压就会大大减小。结果这一级的增益就会急剧降低。
电子管Л\(_{1}\)经R2取得帘栅电压。R\(_{2}\)上的电压降等于屏压Ua和帘栅电压U\(_{э}\)的差，即Ua-U\(_{э}\)。因通过R2的电流为帘栅电流I\(_{э}\)，所以R2 ＝\(\frac{U}{_{a}}\)-UэI\(_{э}\)。用上述电子管6K3为例：R2=250-100/0.0026≈60000欧。
帘栅极通过0.01—0.1微法的电容器C\(_{2}\)和底板联接，使得它对阴极没有高频电位。
电子管经去耦滤波器R\(_{3}\)、C3取得屏压，这滤波器防止屏流的交流成份潜入电源回路，从而防止了收音机这一级和其他各级，由于公用电源，可能发生不必要的交连。为使电阻R\(_{3}\)上的直流电压降不大，R3的数值通常为1—1.5千欧左右。电容器C\(_{3}\)的电容量约0.1—0.2微法左右。
断流电容器C\(_{4}\)的电容量约100—300微微法。下一级电子管控制栅极的偏压系通过R4（0.5—2兆欧）取得。
图5高频放大级的增益相当大，但它有许多缺点。主要就是增益随频率变化很大。此外，电子管并联在调谐回路上，影响后者的质量因数，因此降低了它的选择性。

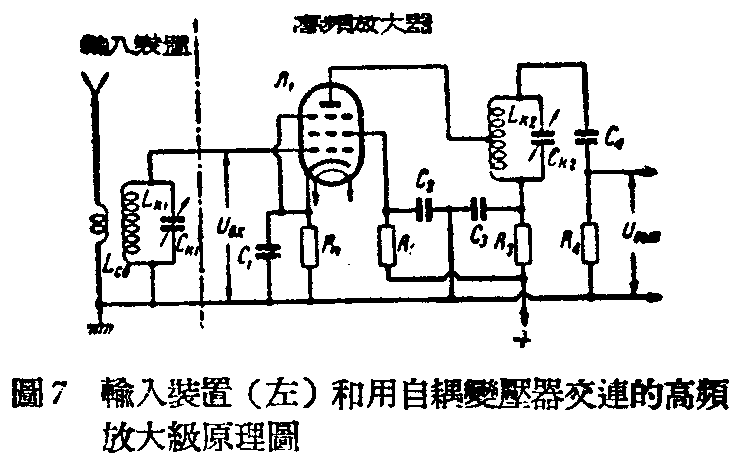

如电子管П\(_{1}\)的内阻，只联接到回路线圈LK2的部分线圈上（图7），电子管对调谐回路L\(_{K2}\)、CK2的影响将大大减小，回路的质量因数和放大级的选择性都增加；但增益稍低。电子管屏极应接在线圈L\(_{K2}\)的位置，主要是使放大级有足够大的增益、很好的选择性，同时还要工作稳定。通常接点约在线圈LK2总圈数的0.3到0.7圈处。
按照图7装置的放大级，当电容器从波段的一端转到另一端时，增益的变化和图5的放大级同。

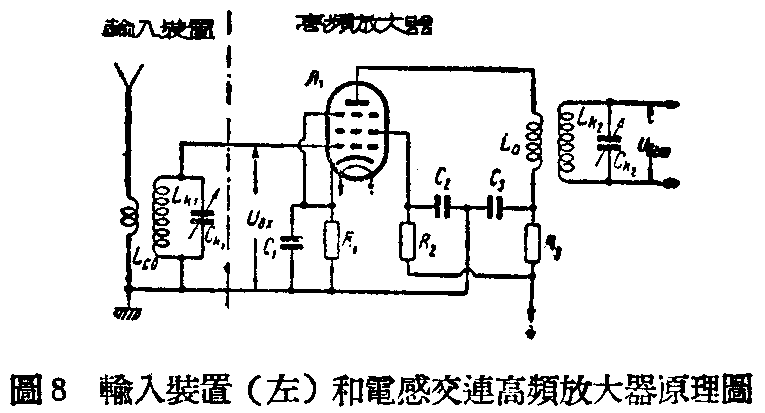

电感（变压器）交连回路（图8）较前两者较为复杂，但是在一定的条件下，它可以保证频率放大比较均匀。要满足这个条件，线圈L\(_{a}\)应当有远多于回路线圈LK2的圈数，即线圈L\(_{a}\)的电感量和它的潜布电容、电子管Л1的极间、和杂散电容量所组成的回路，谐振于比通过波段的最低频率低2—2.5倍。这时的增益和其他回路不同，在波段的开始处稍减小，在末尾则增加。为了使这个线圈在长波段还可以应用，有时须另并联一个20—50微微法的电容器。
高频放大管Л\(_{1}\)的屏极，往往经2—5微微法的电容器和LK2、C\(_{K2}\)联接，即电感——电容交连。这使放大级的增益实际上在很宽的频率范围内保持不变。
这种放大级（电子管屏路中包含有调谐到比通过波段的最低频更低的回路）的缺点是增益稍低。
反过来，如L\(_{a}\)的圈数很少（约少于长波LK2圈数的3—4倍，中波的1.5—2倍），这时放大级的增益虽很大，但增益随频率的变化也很大（约和图7回路同）。
由于构造方便，各种型式收音机的高频放大级，一般都采用变压器交连回路。（（苏联） K·苏尔根）（凡明纬 译自苏联无线电杂志1953年3月号）
——待续——
