收音机无噪调谐

城市里面，工厂和各种车辆很多，收音机受人为干扰很大，特别是在调谐过程中，也就是当寻找电台还没有找到的时候，收音机里受自动音量控制器输出电压控制的各级，这时栅极上都没有控制电压，增益很大，使得整个收音机特别灵敏，强烈的干扰就乘机而入。

收音机里表示中间频率输出大小的调谐指示器（俗名电眼）不仅可以指示精确的调谐，经适当改装后，还可兼充调谐过程中的噪音抑制器，这就是“无噪调谐”装置。这种装置一般并不影响自动音量控制器的正常运用，但在抑制范围以内，微弱信号和人为干扰一样，对收音机都不起作用。此外，我们现在常用的这种装置也不能对那些比电台信号更强的干扰起抑制作用，而且回路复杂，并随时要求很仔细的调整。

本文所述的一种新的无噪调谐装置，比较简单，并且不用随时调整，能在一定的上下限度内起作用，消除超过电台信号电平的干扰。这种装置可单独装成一附加器，要用的时候，就接到超外差式收音机第一、第二或第三级上去。

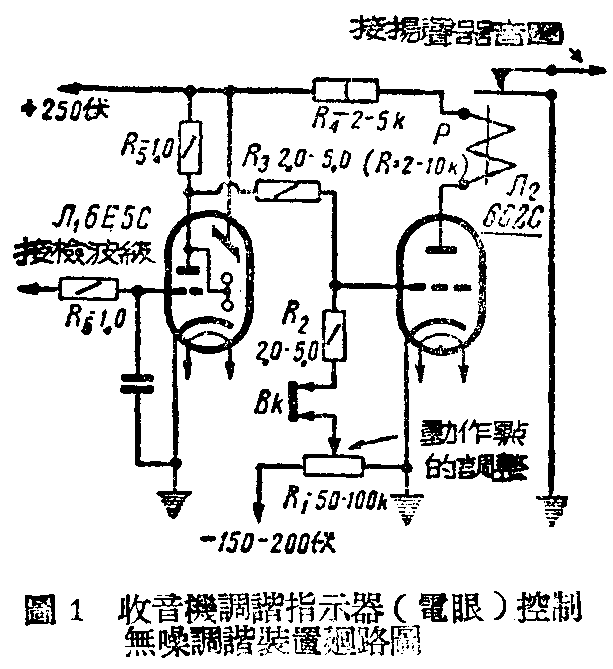

我们先谈用收音机的调谐指示器来控制的无噪调谐装置，它的工作原理如图1所示。

当收音机没有收到任何电台时，电子管6C2C的屏流被取自电阻R\(_{1}\)的负栅压所截断，屏路里的继电器P不能工作，它那经常接触着的固定和活动的簧片把扬声器音圈或低频放大器输入回路短路，自然不会再听见杂音。但当调谐到任何电台时，从第二检波管的负荷那里接到6E5C管的栅极，使它的三极管部分屏流减少，屏压增加，6C2C管的负栅压就减少，结果6C2C管有屏流，使继电器P的接点断开，扬声器或低放回路不被短路，可以收听外来信号。

调整电阻R\(_{1}\)上的活动接点，使6C2C管固定的栅负压变动，因此继电器P开始工作所需的第二检波管输出负压也随着变动。如果不需用无噪调谐，可将开关Bk断开，使6C2C管经常有屏流，维持继电器P工作。

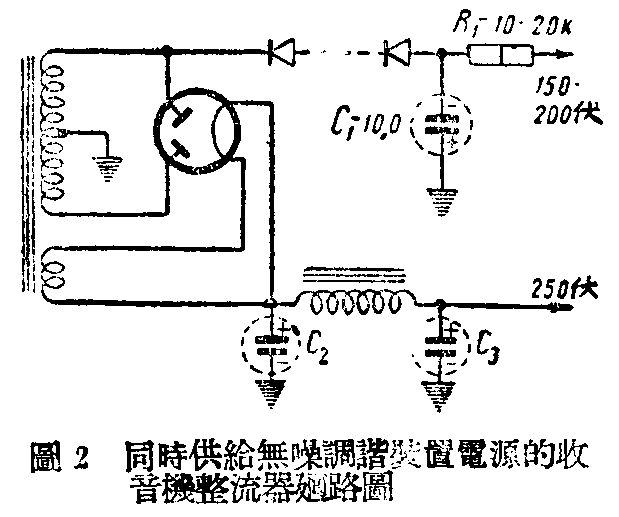

调谐指示器里6E5C管的屏压随着收到的信号强弱而变动，范围约自50伏到200伏。为了要使无噪调谐器在这个范围内都可以工作，6C2C管固定负栅压的相应变动范围通常为-150到-200伏。这电压可由收音机电源变压器的任一半个次级高压线圈上取得（图2，只要加装一硒整流器和简单的由C\(_{1}\)、R1组成的滤波器。

这种无噪调谐装置，接入装有调谐指示器的各式收音机里，试验的结果，都是非常良好的。

如收音机内用的是跨导很大的电子管，那末，这类收音机的无噪调谐装置可以简化用图3所示的回路。它的工作原理如下：当收音机没有收到信号时，无噪调谐装置电子管6ж4（或6ж3Л）栅极上没有控制负压，它的屏回路里的继电器P工作，接触点经常把扬声器线圈或低频放大器输入端短路。当收音机收到了信号时，取自检波管负荷或自动音量控制回路上的负电压增高，6ж4电子管屏流截断，继电器P的接触点分开，使扬声器或低频放大器输入端不被短路，正常工作。动作点的调整，由控制6ж4管帘栅极电压的电阻R\(_{1}\)担任。如不需无噪调谐，可用开关BK把继电器p的工作回路断开。

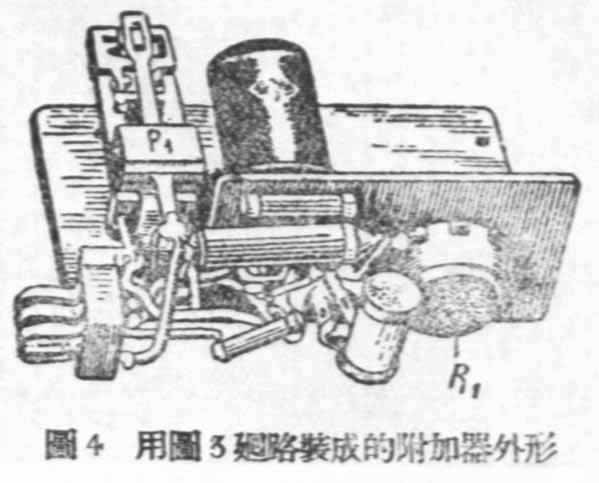

这种回路，只要供给6ж4管约1.5伏到2伏的负栅压，就能工作，因此即使在较次的收音机中，也可采用。这种无噪调谐装置，可装成单独的附加器（图4），把它接入各式收音机中，试验的结果，成绩都很良好。不过以上这两种无噪调谐器，都不能抑制高于信号电压的干扰。

带有两动作点（最小和最大的）的无噪调谐装置的优点，在于同时能防止超过强电台信号电平的强大市内干扰。调谐指示器电于管6E5C的输入电压不论取自二极检波管的负荷，或取自自动音量控制回路，都能控制这种无噪调谐回路。

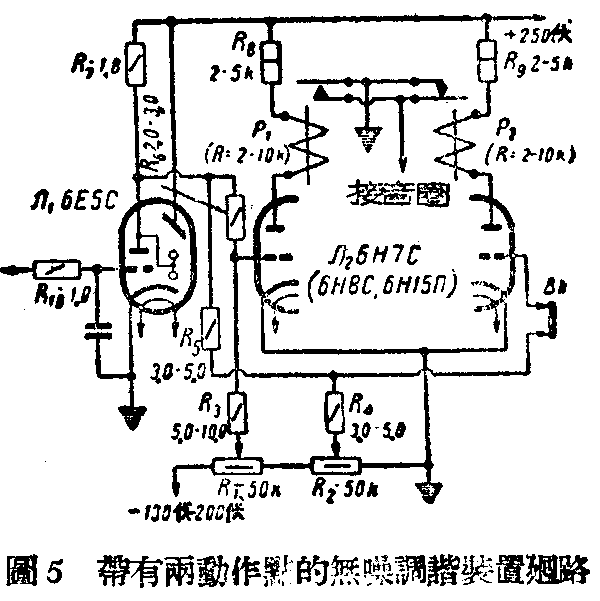

这种无噪调谐装置的第一种回路图如图5所示。控制管用孪生三极管6H7C、6H8C或6H15Л，电阻R\(_{2}\)确定最小（低）动作点,抑制小于信号电压的干扰；电阻R2确定最大（高）动作点。抑制大于信号电压的干扰。孪生三极管Л\(_{2}\)右边的三极管在输入电压不大或等于零时，继电器P2无电流，它的接触点闭合，把扬声器或低频放大器输入回路短路。遇有强大干扰时，孪生管Л\(_{2}\)左边的三极管导电，使继电器P1的接触点闭合，把扬声器或低频放大器输入回路短路。断开BK，可使P\(_{2}\)的接触点经常断开，对微弱的干扰就不起抑制作用。

这种装置的另一种回路，如图6所示。它由两只相同的无噪调谐装置组成，但它们的动作点不同。电阻R\(_{1}\)确定抑制小于信号的杂音的动作点电阻R2确定抑制大于信号电压的杂音的动作点。工作原理和开关B\(_{k}\)的作用都和图5相同。

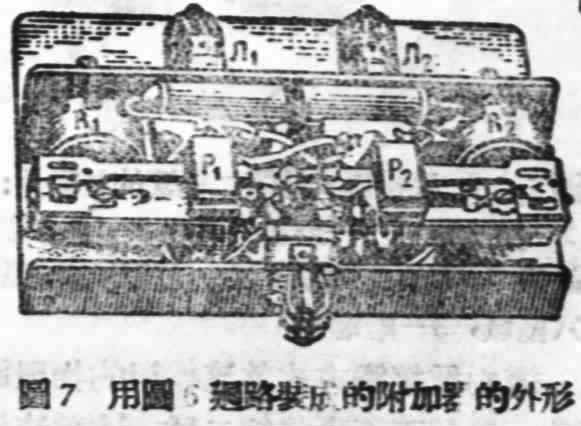

这种两动作点的无噪调谐装置，单独装起来如图7。这两种回路经过试验结果都很满意。（（苏联 C·沃罗比夫）（房兆濂 译自苏联无线电杂志1954年第6期 本刊编写）
