简单方便的“电烙铁”

无线电修理工作中，拆换零件，往往只焊一两个接头，现烧烙铁要等很多时间；零件排得很紧的地方，普通烙铁还放不进去，勉强去焊会烤坏零件；还有些时候，要一面修理，一面焊接，烙铁老烧容易坏，又浪费了电力。这些情形，都说明一种简单灵便的电烙铁是十分需要的。

现在就介绍一种容易自制、成本极低、省电、而且使用方便的小电烙铁。把它接上电源后最多过十几秒钟，就可以焊锡，修理零件排得很紧的地方很方便，特别适于断续的工作。它的发热体就是普通铅笔的笔心（6B至HB都可以用）。用6伏的直流或交流电源，所需电流约2安，一般收音机里电源变压器输出6.3伏的灯丝线圈或6伏蓄电池都很合用。

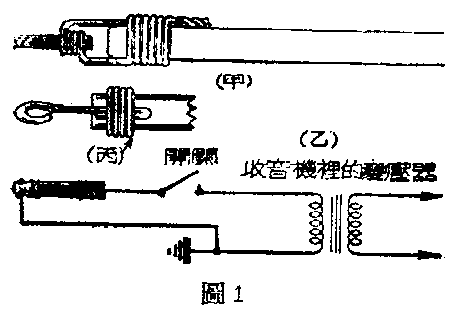

取一段15公厘左右长度的铅笔心，先把它放在火炉里或酒精灯上烧一下（因为铅笔心里有油脂，如果不烧去，在第一次用的时候，就会冒出不好闻的臭烟来），然后包几层铝箔（就是普通香烟盒里的（锡）纸），用铜丝缠紧，或用铁皮包紧，扎在一细木棍或竹筷子上，如图1甲。用的时候要焊的东西接电源的一头，缠铅笔心的铜丝接电源的另一头，把铅笔心接触在待焊的接头上，电流立刻通过有相当电阻的铅笔心，产生很大热量，接触点上电阻最大，热集中在接触点上，所以不过几秒钟锡就化了（图1乙）。但铅心不粘锡，不能像普通烙铁一样，把锡带到焊头上去，需要另外一根“辅助筷”，就是另在一根竹筷子上装一个铜丝钩（图1丙），可以用右手焊接，左手把粘了锡的铜丝钩拿到焊头上去。此外，使用时间一长，铅笔心表面电阻增大，尖端发热减少，可用小刀刮干净，实在不能用了可换新的。

如果我们想用起来更方便一些，可以多加点工，就是用硫酸铜（硫酸铜可以在医药公司买到，很便宜），把铅笔心两头镀上一层铜，在两个铜头上接线，装在一个轻便的木手柄上，柄上装一个手按的开关如图2甲和乙，就可以很方便地用一双手焊线了。

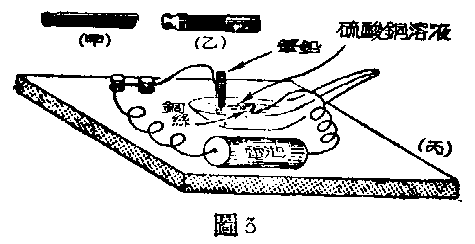

找一个干净的瓷调羹和一块木板，用腊油把调羹粘在木板上。把硫酸铜溶在清水里（最好用蒸溜水），搅一下，倒入调羹里如图3丙。把要镀铜的铅笔心的一头，用小刀挖一圈成沟状如图3甲，这沟使镀的铜壳不会掉下来，并且接线也方便些。因为要用这一头焊锡，所以镀铜部分应当短一点，使这一头电阻较大，在头上发热多一点，又要镀得厚一些，使受热后铜层不致损坏。另一头要镀长一点，使它电阻较小。电镀时把铅笔心接在电池的负极，要镀的一头浸在溶液里（如果要两头一次镀，就要把不镀的部分用腊封起来）。电池的正极接一“L块”铜放在溶液里，如图3丙，这 “块”铜可以用漆包线刮去漆，或用皮线里的铜丝刮去脏东西和镀的镍，因为这些铜丝的铜是比较纯的。电镀所需的电池，用手电筒里的干电池一节就够了。这“块”铜和铅笔心不要放得太近，太近了铜会镀不上去，只在铅笔心周围聚一些发黑的铜粒。相距大约20公厘就合适了。接上电池后，马上就可以看到浸在溶液的部分盖上了铜，变成红色，继续几小时后看已有相当厚度，拿出来如图3的乙。

镀了铜的铅笔心，通过电流在两安培上下，热量也较大，不过因发热多在中部，所以通电后大约要15秒才能化锡。第一次用时应该使锡把整个铜头包住、这样可以使铜不致氧化，以后可以粘起比较多的锡，用不着带铜钩子的“辅助筷”了。

上面所说的两种“电烙铁”，一般收音机里的接头都可以焊接，初用可能还感到不习惯，用过几次就觉得真是小巧玲珑得很。（余锦廉）
