这里介绍一个用输入阻抗很高的指示电子管6E5C制成的仪器，它可以测量直流电压和高值电阻。

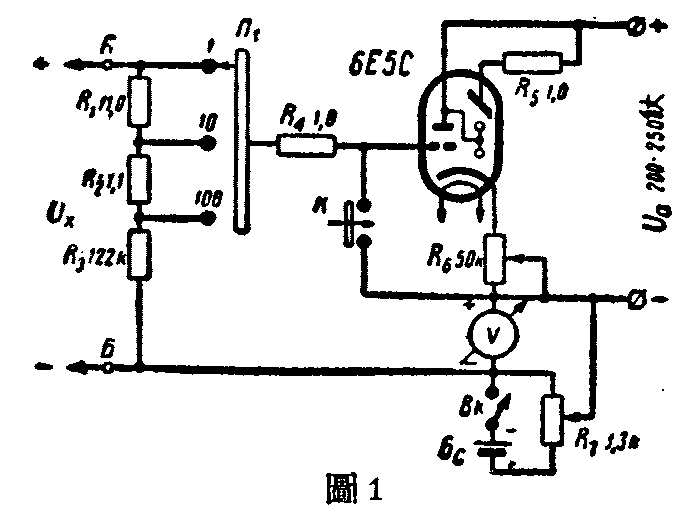

它的基本回路见图1，仪器的输入端接由电阻R\(_{1}\)、R2、R\(_{3}\)组成的分压器。改变转换开关∏1的位置，可以变换电子管栅极上的电压和AБ两端电压的比值，由1:1，1:10到1:100。
调节电阻R\(_{6}\)（将按钮开关K按下），可以变动栅偏压的大小，使电子管6E5C荧光屏上出现的扇形荧光幕张开的宽度最狭。假定这是R6的“零位”。
当电子管栅极上接入被测电压的正极时，6E5C管的栅偏压减小，扇形荧光的角度张大。利用电位器R\(_{1}\)，使电池Бc在栅极上产生一个附加的负偏压，它的大小，可以由电压表V测出。当附加的负偏压和接到栅极的被测电压数值相等时，张大了的扇形荧光幕又缩小到最初的宽度。此时电压表所示的电压，就等于接入6E5C栅极的被测电压。
按钮开关是用来校验“零位”的，假如从R\(_{7}\)上取得的负偏压准确地等于栅极上的被测电压，那么当K按下时，6E5C的荧光宽度应该不变。
这种校验“零位”的方法，消除了由于电源电压变动而引起的对测量准确性的影响。电阻R\(_{4}\)的作用，是防止当按钮开关按下时，被测电压直接经R7和电压表V而形成短路。
电池Б\(_{c}\)是一两节的电筒电池。用一节电池时；测量范围是0—4伏，0—40伏，0—400伏；用二节时是0—8伏，0—80伏，0—800伏。

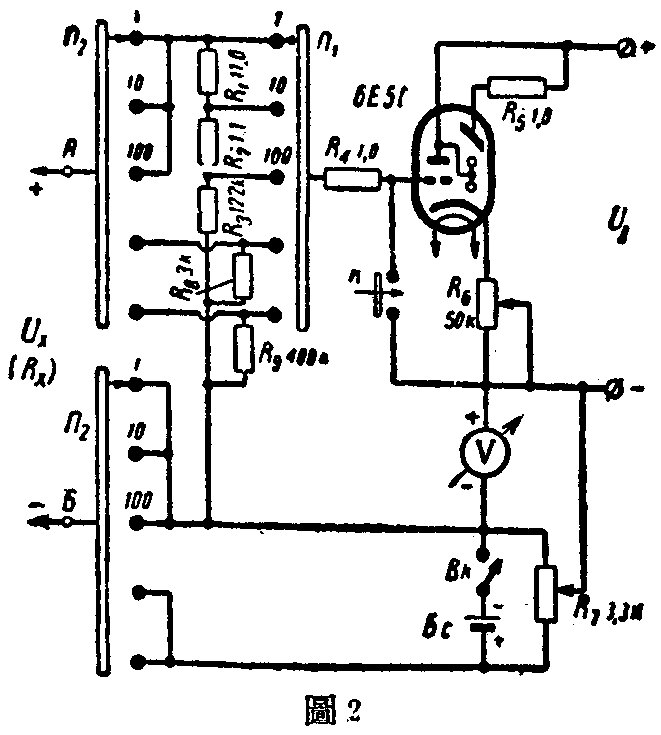

图2的电压表回路可以测量电阻，方法如下：把电位器R\(_{7}\)旋至图上最低位置，按下K，读出电池的总电压U0，再调节电阻R\(_{6}\)，使6E5C的扇形荧光幕变到最狭。然后，接入被测电阻Rx（扇形荧光幕角度张大），调节R\(_{7}\)，使荧光幕从新变狭和原来的一样，记下这个时候电压表的读数Ux。
这样，被测电阻的数值，可由下列公式算出：
R\(_{x}\)＝R（U0－U\(_{x}\)）／Ux，
R是附加电阻R\(_{8}\)或R9。
当用一节小电池时，可以测量从100到60000欧的电阻（R\(_{8}\)=3000欧）。用两节小电池时，可以从2000欧测到8兆欧（R9=400Ω）。
这个仪器的屏电压是200—250伏，可由任何整流器供给。测量的准确性，作电压表时，只受分压器电阻的影响；作欧姆表时，只受电阻R\(_{8}\)、R9的影响。（（苏联）A.斯杰潘诺夫）（鄂芳、张若男、俞嘉弟译自苏联无线电杂志1954年10月号）本文图1和2的R\(_{5}\)应串接在6E5C三极部分的屏极上。——编者
