简单易制的修理仪器

（邵爕麟）一架普通的收音机，很少有人不利用任何仪器能修理得好的。因为很多障碍凭肉眼不能发觉，必须借助于适当仪器来进行检查。苏联的无线电业余家们，为了解决修理的困难，时常自行设计一些结构和原理简单而极有实用价值的仪器。本文内容，主要系摘录自苏联“怎样检查及调整收音机”一书，可供我国业余无线电同志们参考。

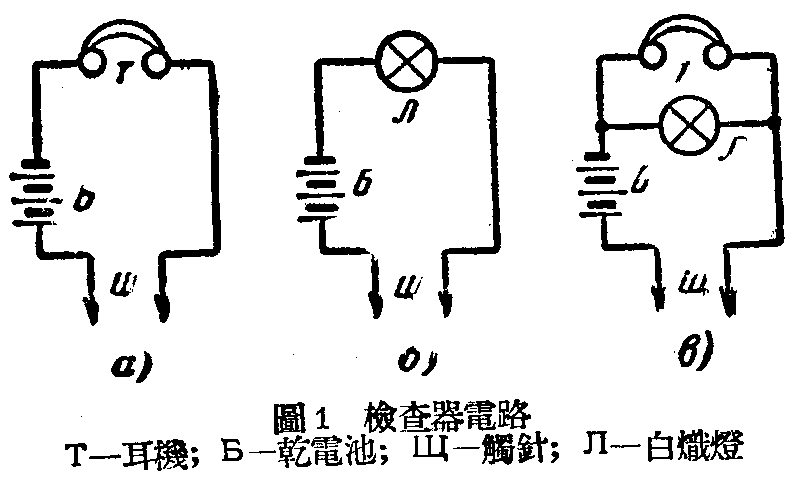

修理工作中时常需要检查回路的连接情况，如通路、断路及短路等等。最简单的检查器是将耳机和干电池连接如图1а，用两个触针щ和被检查的线段或零件相接。若遇通路，在耳机中能听到弹指声，遇有断路，耳机中将无动静。可以用来检查线圈、扼流圈及电阻等零件有否断路，和电容器是否已被击穿。被检查部分的电阻愈大则弹指声愈轻，但在短路和电阻值约数百欧姆时，声音都很响，听起来却没有什么区别。

如用小电灯泡代替耳机所制成的检查器（图1б）可从它的发光程度去判断电路已经短路，但检查较高电阻时，灯泡不发光又失去作用。所以这两种检查器具有相反的优缺点，将二者合而为一的检查器（如图1в）。恰好可以相互取长补短。灯泡反应低电阻，耳机的灵敏度高，检查高电阻时又能发挥作用。

检查一只良好的电容器时，最初干电池使电容器充电，有电流经过耳机，可以听到短促的声音，瞬时充电停止，耳机里便没有声音。电容器的容量愈大，充电时间愈长。如电容器短路耳机最响灯泡同时也亮；电容器断路时，二者均不起作用。

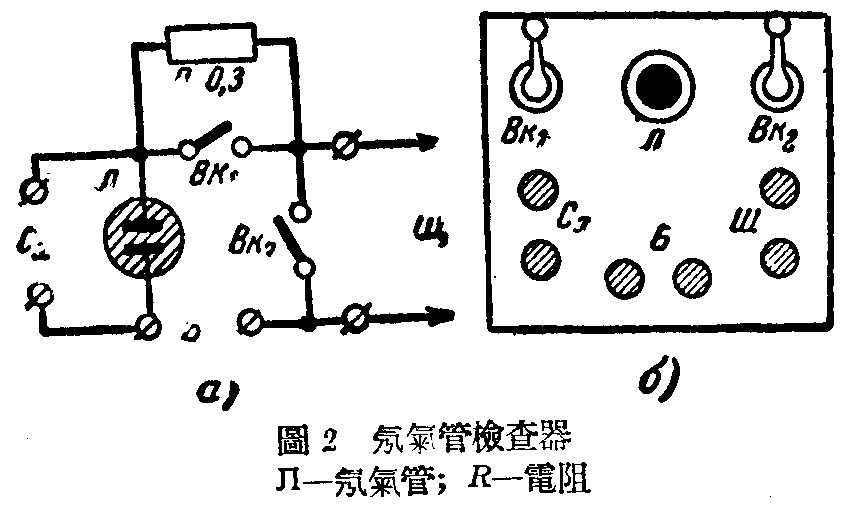

氖气管检查器的回路和零件排列如图2а、б，可以用来检查收音机里的全部零件。电池Б的电压不能小于氖气管的激发电压。（一般小于150伏）。

用这检查器来检查电容器时，首先将开关关B\(_{k1}\)k2都打开，接上电池，拿触针接触电容器的两端。氖气管无辉光，表示电容器是良好的。氖气管有辉光或发红，表示电容器是已经短路。但遇断路的电容器，氖气管也一样不发辉光。为了证明是否断路，可再试一次，将电容器接至C\(_{x}\)处，并将Bk2闭合。此时若氖气管有闪烁，则电容器是良好的。闪烁间隔的时间愈短，表示电容器的容量愈小。容量在1000微微法拉以下时，氖气管很快的闪烁，看起来就像连续发光一样。

打开B\(_{k1}\)k2，用触针还可检查电阻、线圈和扼流圈等。良好的零件，氖气管应该发光。在检查100—200千欧姆的电阻时，闭合B\(_{K1}\)将300欧姆的电阻R短路。检查扼流圈和其他铁心线圈时，不仅要决定其断路与否，还必须检查其绕线和铁心有无短路。可将一个触针接至铁心，而另一个依次接至每个线圈的引出线上，氖气管发红就表示线圈和铁心间有短路存在。

没有电池电源时，氖气管检查器的电源可以借用收音机上的直流电源供给。

检查收音机的障碍，利用讯号寻迹器比较迅速准确，图3是一个简单的讯号寻迹器回路，真空管用1K1П（可用6C4型的花生管代替）接成三极式。检查收音机的高频率级时，接头1接收音机底板，接头3接到被检查的回路，这时1k1П管充栅极检波器。检查音频级时，接头2接到被检查的回路，1K1П管充音频电压放大器。讯号都是用耳机来监听。

讯号寻迹器的全部零件体积很小，可以装入一中频变压器的屏蔽罩中。在屏蔽罩一端嵌入一块薄胶木板，真空管座就紧固其上。另用一金属帽套在这一端上，钻小孔“2”和“3”分别引出接头来。接头最好是用有螺旋的小套筒，在这些套筒中可以旋入试针5，因为利用试针检查回路比较方便。试针可用直径三公厘的铜线做成，将其一端刻上螺纹，另一端磨成圆锥形。

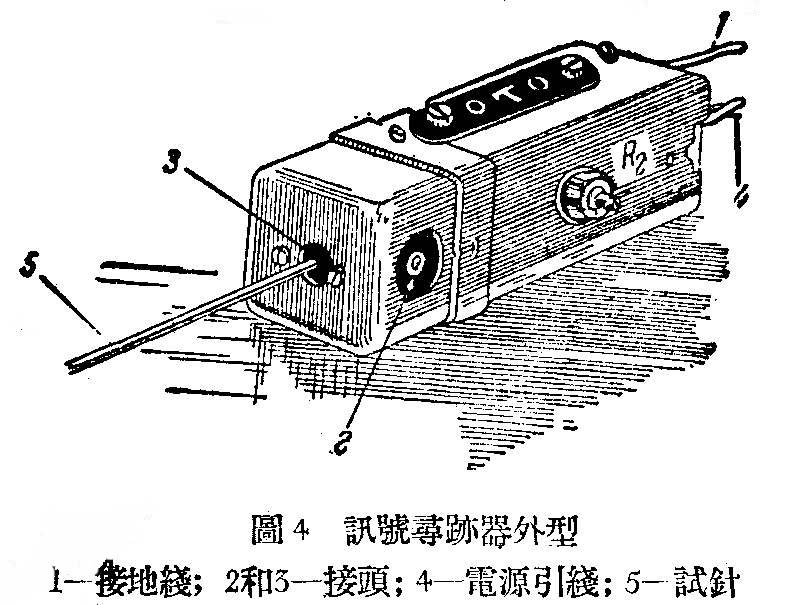

在屏蔽罩另一端引出电源接线和接地线等，全部外型如图4。

寻迹器的板极电压是60—70伏，灯丝电压是1.2伏。没有电池电源时，也可以借用收音机的直流电源，但必须加消除交连滤波器，如图3中虚线所示，R\(_{3}\)约为20—30千欧姆，C3为0.01—0.05微法拉。

寻迹器能直接检查各种收音机除电源供给部分外的全部障碍，检查前须接通电源，使收音机正常运用。这里我们以苏联的1—V—1（图5）三管收音机为例，检查时将讯号寻迹器的接头1和该收音机的“—A”端相接，检查Л\(_{2}\)管以前的电路利用试针3,试针2则用来检查Л2管以后的电路。将试针接至图上1至9各点就可从耳机中断定障碍所在，下面将各种可能障碍列成一表，可供实际检修时的参考。
