交流单管收音机

（姚遐）这里所介绍的单管收音机，不用电池，只用一个电子管担任检波、放大和整流三项工作，输出可接到喇叭或耳机。可以直接使用110伏交流电源，如交流电源是220伏，只须加一只很小的220／110伏电源变压器。

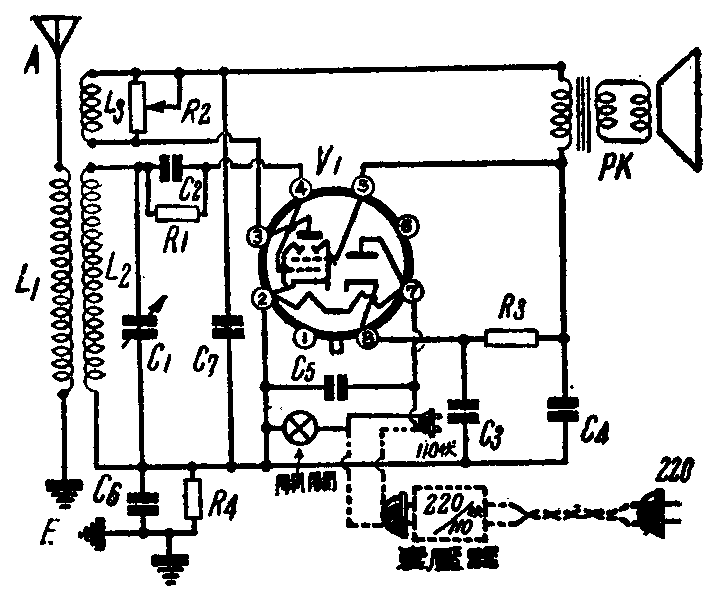

附图是单管机的回路图。系再生式，栅极检波，所用117N7电子管，为复合四极和二极管，灯丝电压117伏，灯丝电流0.09安。输出足够推动一只永磁式扬声器。二极部分担任整流，供给四极部分的直流电压；四极部分作栅极检波和再生放大，工作起来，效率很好。

L\(_{1}\)、L2、L\(_{3}\)为三回路再生式线圈，市上容易买到。自绕可用蛛丝网板三块，用0.45公厘的线绕。Ll25圈，L\(_{2}\)64圈，L348圈。绕好后将三块蛛丝网板叠起来，L\(_{2}\)在L1和L\(_{3}\)的中间，再用螺丝钉钉牢。

C\(_{1}\)和L2构成的谐振回路，用来选择不同频率的电波。C\(_{1}\)和L2并联，动片经R\(_{4}\)和C6接到机壳。

R\(_{1}\)和C2是检波作用的重要部分，被C\(_{1}\)和L2和选择的电波加到控制栅极，每正半周吸收电子产生单向电流，在R\(_{1}\)和C2两端，产生低频电压。电容器C\(_{2}\)是用云母介质的。

L\(_{3}\)是再生线圈，和电位器R2并联。改变R\(_{2}\)的电阻，可以控制再生放大的强弱。C7是高频旁路电容器，滤去高频电流，使不通到扬声器里去。

C\(_{3}\)、C4是交流滤波电解电容器，使整流后的直流里，少含交流电压，它的电容量不能够太小，一般约30微法，但能耐150伏的电压就足够了。C\(_{3}\)、C4的正负极不能接错，负极是经R\(_{4}\)、C6通机壳。

R\(_{3}\)的电阻不能太大，以免降低直流输出电压。改用低频扼流线圈更好，输出可以较大而交流声更小。这扼流圈的直流电阻一般小于500欧，电感量2O—30亨，电流量50—60毫安。

C\(_{5}\)为电源线杂音滤波电容器。R4是安全装置。防止铁壳直接电源发生触电麻手的危险。C\(_{6}\)是高周旁路电容器，对高频等于把铁壳接地。

输出可接直径5公分至10公分的永磁扬声器，也可接耳机供一人收听。
