走近电视盒（上）
电脑学堂
目前，有不少朋友购买电视盒与液晶显示器连接以实现液晶电视功能，但目前市场上的电视盒品种繁多，到底该买哪种电视盒更适合你呢？本期，我们就开始为大家作个全面的介绍。
目前市场上的电视盒大致有三种类型：
VGA电视盒：只适用于普通CRT显示器，其价格一般在120-140元间；XGA电视盒：适用于CRT和LCD显示器，其价格在220-260元间；USB电视盒：通过USB接口接入主机，价格比XGA电视盒略高。前两种电视盒都可以不开主机收看电视，而XGA电视盒比VGA电视盒几乎贵一倍。

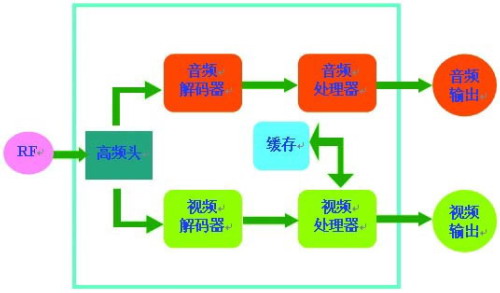

电视盒的工作原理是：射频电视信号首先进入电子调谐器（俗称高频头）。高频头的作用是对电视信号进行选择，并且予以放大和变频，得到分离开的音频模拟信号与视频模拟信号。音频模拟信号通过音频芯片进行相应的处理后，由接口输出；视频模拟信号经过视频解码芯片进行处理并做模/数转换，然后经过专门的视频处理器处理，实现额外视频功能，最后输出显示器能显示的信号（图1）。
电视盒虽然外观各异，但接口基本类似，其配件基本相同且通用（连遥控器也不例外）。图2为XGA电视盒接口介绍，图3为VGA电视盒接口介绍。以下，我们以笔者的XGA电视盒TV5688为例进行讲解，它和VGA电视盒的区别我们在文后会提到。

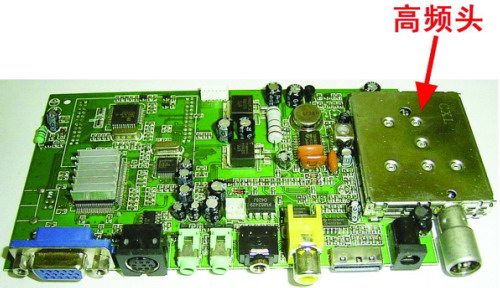

由于电视盒硬件结构相对简单，内部一般只采用1块主板安置所有元器件。为了保证视频质量，高频头必须防止电磁干扰，所以必须采用金属壳作为屏蔽层（图4）。如笔者的TV5688电视盒的高频头为CXL公司的FS6-1B5系列产品，特点为超薄外形、多制式、全波段接收。

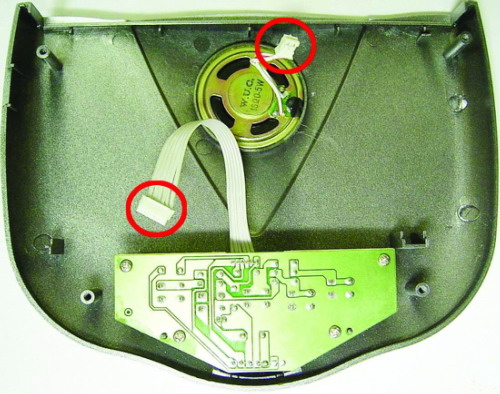

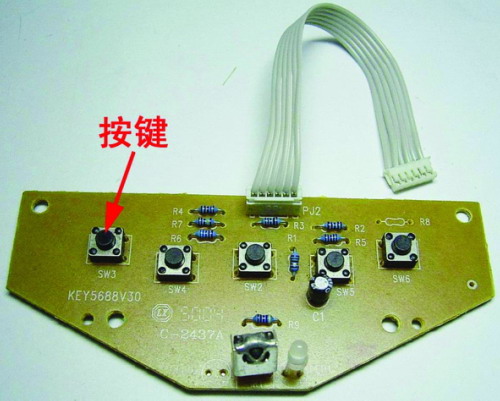

设置按键的电路板和内置喇叭一般通过插接的方式和主板连接（图5），结构非常简单（图6）。

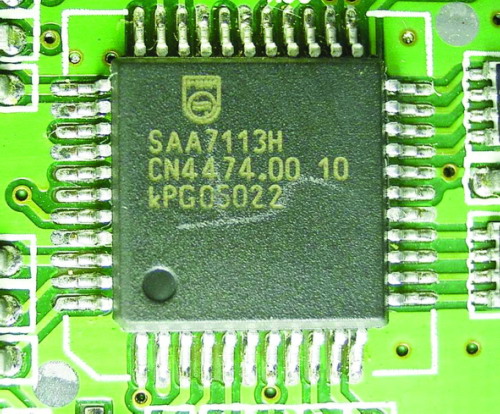

笔者的电视盒采用的视频解码芯片为飞利浦SAA7113H（图7），支持PAL/NTSC/SECAM视频解码，可以截取图像或者按比例制作图像，分离信号中的色度和亮度，将模拟视频信号解码为YUV4-2：2格式的数字视频信号，功能比较强大。

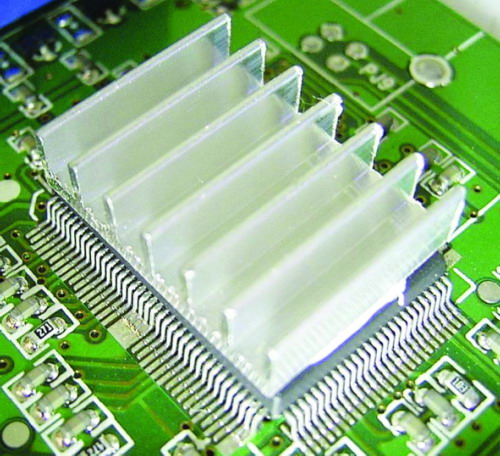

视频处理器发热量最大，所以一般在芯片上安装了散热片（图8），这块芯片用来实现高分辨率、高刷新率、逐行扫描等功能，PIP、多画面浏览功能也由它来实现。

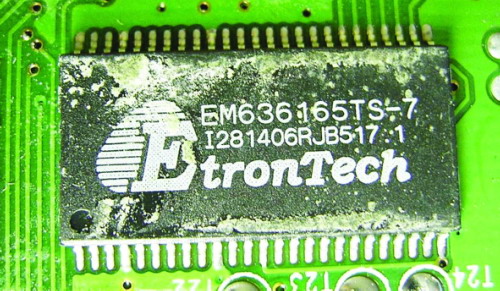

电视盒主板上一般还有一块SDRAM芯片（图9），笔者的为编号EM636165TS-7，时钟周期为7ns，容量为1MB，它的作用是配合视频处理器LTV002A工作，类似于显卡的缓存。

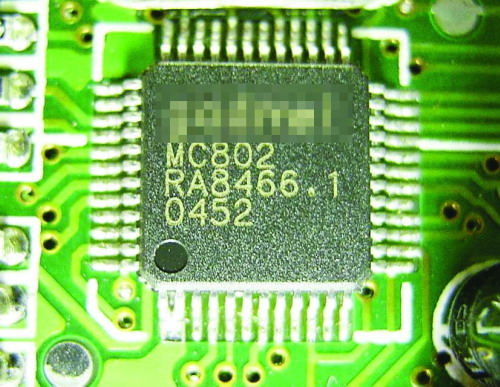

电视盒的电路板上还有一块8位CPU，用于存储菜单、语言等，并控制其它部件实现菜单上的各种功能。笔者的为MC802（图10），48针LQFP封装，内建8KB数据FLASH存储单元，它另有24KB内建FLASH-ROM。

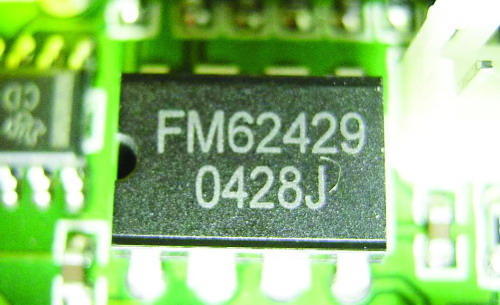

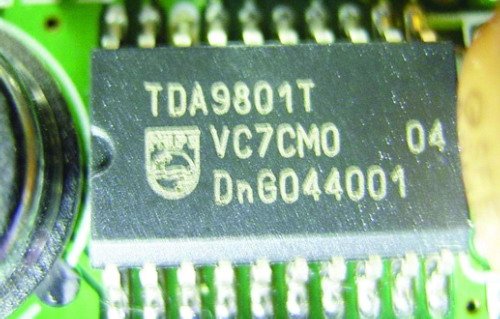

电路板上还有音频解码器和音频处理器，笔者的音频解码器为飞利浦TDA9801T（图11），音频处理器为FM62429（图12）。
VGA电视盒价格低于XGA电视盒一般因为：VGA电视盒的视频解码芯片仅仅能够实现全制式视频解码功能，视频处理芯片也往往采用低端解决方案的芯片、功能较少，而在主板上不会采用专门的音频解码、处理芯片。XGA电视盒的输出分辨率可达1024×768，画面较清晰，刷新率70Hz，具有逐行扫描、PIP、多画面、游戏等功能，兼容LCD和CRT两种显示器；而VGA电视盒只能在CRT上输出640×480的分辨率，50Hz的刷新率。
