给Xbox加装硬盘指示灯
PC·DIY
最近笔者购买了一台Xbox游戏机。安装好EvoX和XBMC等软件，游戏机立刻变成了“家庭媒体中心”。我们知道，硬盘在读写的时候如果突然断电，容易造成物理损坏。而Xbox面板上并没有硬盘指示灯，我们很难知道硬盘的工作情况。为了保护脆弱的硬盘，给Xbox添加硬盘指示灯势在必行。
准备工作
因为Xbox上使用的就是普通IDE硬盘，根据IDE硬盘接口引脚定义（http://www.hj-tech.com/file/sup/io/pcnio/ATA.htm）可知，第39针为“LED driver”，即从这里可以引出硬盘工作状态的信号。
我的Xbox（港版Ver1.6B）网卡接口处有两个LED指示灯，绿色指示网络物理连接状态，橙色表示网络上有数据传输。由于网卡接口位于背面，只有插拔网线的时候才能看到，因此它们基本失去了应有的指示作用。实际上在运行需要网络支持的游戏或程序时，这两个指示灯可以为我们提供很重要的参考信息，所以，也应该把它们移到前面板上来。
接下来就该为这3个指示灯确定位置了。最初的想法是把它们固定在面板正中，电源开关的下面。但是拆开前面板，发现这个部位分为内外两层，更麻烦的是外层光滑的塑料面板似乎很“脆弱”。要是在钻孔的时候裂开，“爱机”可就彻底“破相”了。后来参考一些音响器材面板布局，将指示灯并排安放在左下侧（这里有空余的地方，而且是单层的，很容易加工）。
需要准备的材料和工具：Φ3mm普通亮度LED 红、绿、橙色的各1个、3.8kΩ电阻1个、有色多股导线若干以及防静电烙铁、电钻（含Φ3mm钻头）、锉刀、胶枪等工具。

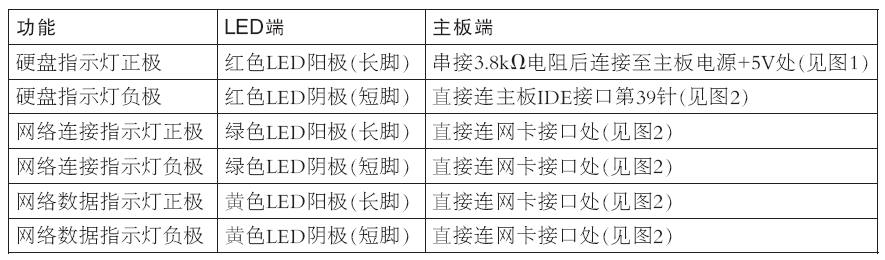

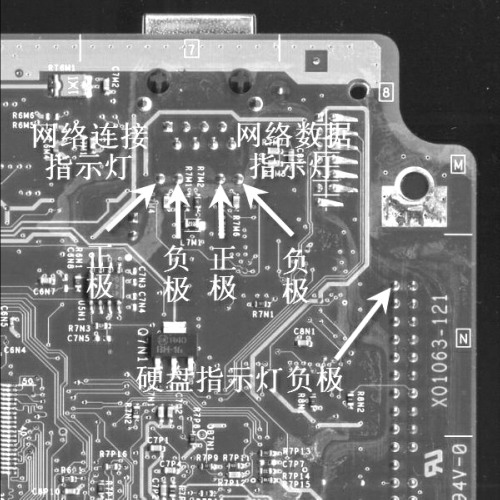

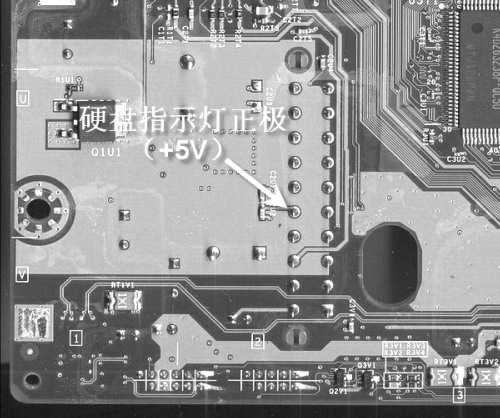

LED具体连接说明请见下表。这里要注意的是，新买来的LED两个引脚是不一样长的，长的那根表示阳极，接电源的正极；短的那根是阴极，接电源的负极。为了防止LED烧毁，需要串连一个阻值适当的电阻来限流。因为添加的网络指示灯是直接并联在原来的LED上的，所以不用加限流电阻。
改造过程

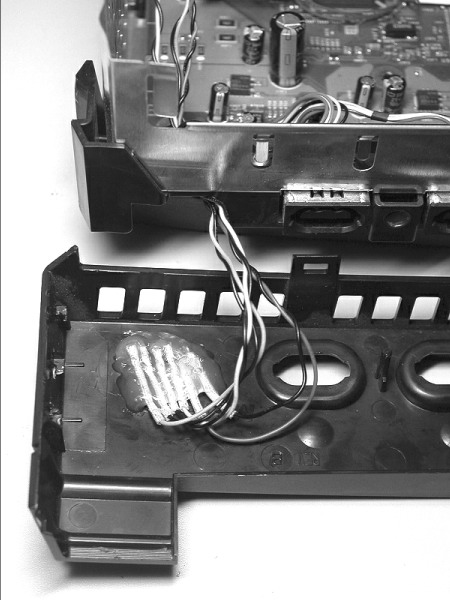

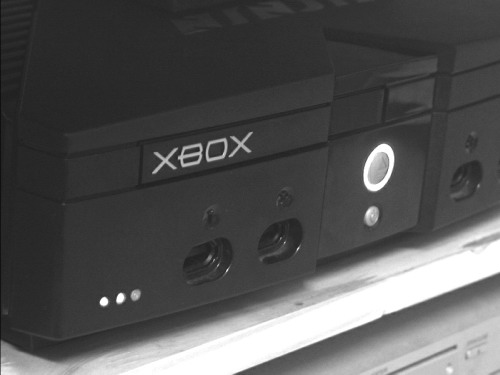

将导线焊接好，成对的编织成3组，从金属面框的小孔中穿出，截取需要的长度再焊接LED。电钻在面板上钻3个孔，拿锉刀将钻孔内外修整一下，最后用热熔胶固定LED（图3）。所有工作完成以后的效果请见图4。
心得体会
1.在LED亮度方面，我反复调试了好几次才达到满意的效果。开始用220Ω的电阻，结果硬盘指示灯亮得刺眼，坐在3米之外都感到难受，严重影响了游戏和看电影的心情。逐渐增大电阻阻值，最后在4kΩ左右时，3个灯的亮度比较一致，也很柔和。
2.导线最好采用细的多股导线。原先我用网线的内芯线，粗细倒是正合适，但就是太硬，很不好固定。
3.固定LED的时候，不要随便用502胶水，因为它很容易挥发，会在黑色的面板上留下难看的白色印迹。热熔胶就没这么麻烦，即使没有固定好也很容易清除掉并重新操作。
