大赛使用的闪存式MP4配件
为了帮助各位参赛选手快速、高质量地完成闪存MP4的DIY工作，下面特对本次使用的闪存MP4配件介绍一下。

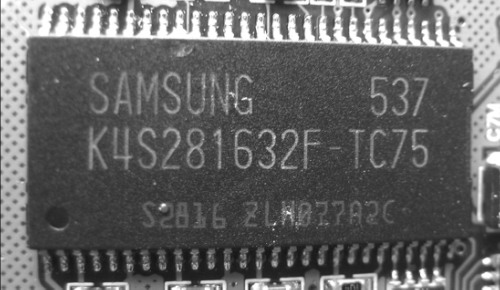

本次参赛使用的PCB板采用了凌阳SPCA536A-PB111芯片方案（图1），支持ASF格式的视频文件播放，支持MP3、WMA等音乐播放，用户可以通过随机转换软件将VCD、DVD等格式的文件转换成ASF格式的视频播放。PCB板上的固件存储芯片采用了三星K4S281632F-TC75（图2），由于支持外放功能，PCB板上还自带喇叭一个，该PCB板还支持SD/MMC卡扩展。

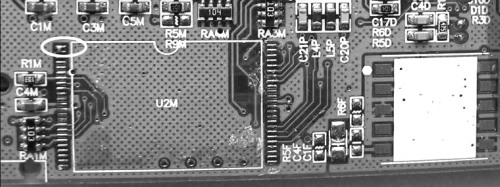

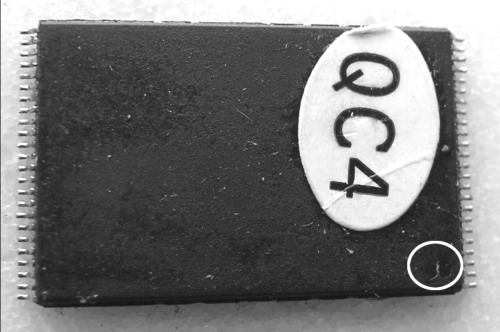

这次需要参赛选手焊接的芯片是三星的512MB的闪存芯片，芯片每端有24根针脚，芯片上面的小点为第一脚（图3），与之对应的，PCB板上闪存芯片空位上的第一脚见图4，希望大家不要搞错了对应关系啊。
本套闪存MP4配件的电池是1050mAh的锂电池，电池的正负极分别用红线（代表正极）和黑线（代表负极）引出。与之对应的，PCB板上的电源焊接点的正负极见图5。

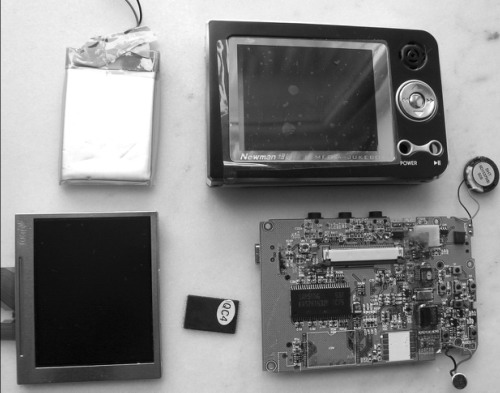

本套闪存MP4配件的屏幕是2.5英寸的 26万色的TFT液晶屏，整套配件包括：PCB板一块、512MB的闪存芯片一块、1050mAh的锂电池一块、2.5英寸的LCD屏幕一块和一套外壳，整套配件见图6。
焊接贴片元件的技巧
本次DIY的难点是焊接闪存芯片，为了帮助大家成功焊好闪存芯片，下面谈谈焊接贴片元件的经验技巧，特别是焊接引脚较多的贴片元件。
●焊接经验
1.绝对不能使用漏电的焊接设备 ,现在很多大规模集成电路芯片是采用CMOS工艺制造的,采用CMOS工艺制造的电子元件具有功耗低、体积小的优点,同时又有一个缺点:耐压界限为100V～150V,容易被静电击穿损坏，所以一旦用了漏电的焊接设备,将带来无法挽回的损失。
2.禁止长时间连续焊接同一块芯片,因为高温会引起“电子迁移现象”而破坏芯片内部电路,同时不同的材料膨胀系数不同,强热后冷却可能会引起芯片内部连线产生裂纹或脱落等。无论是哪种情况,都会缩短芯片的使用寿命。所以在焊接时,每焊接一个引脚,最长加热时间不能超过4秒,在焊上后需要让芯片冷却6秒,以便散热。
●工具

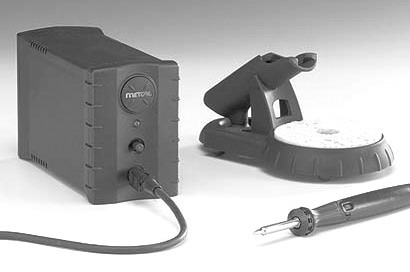

电烙铁(不要使用一般的铜焊接头,推荐使用手机维修焊台（图7）,将设备上的温度旋钮调在400℃～500℃为好)、助焊剂(不要使用松香)、细焊锡丝、锡箔(吸取多余的焊锡)、双面胶(焊接前固定元件用的)。
●准备工作
1.摸一下金属自来水管,以释放人体静电。
2.电烙铁预热至合适温度。
3.将PCB板上的焊接点涂上助焊剂。
●开始焊接
1.用电烙铁加热焊点,将焊锡丝接触到电烙铁头上熔化,用电烙铁头把锡浆涂在焊点上,将焊点一一上锡,并且注意不要使相邻的几个焊点被锡“糊”在一起。
2.剪取合适大小的双面胶(大小和芯片下面面积相当),贴在芯片下面,将芯片引脚涂上助焊剂,然后对准焊接点贴在PCB板上,一定要严格对位,稍稍用力压紧,以固定芯片,避免在焊接过程中芯片移位。
3.清除电烙铁头上的残锡,然后加热焊接点(这一点很重要,切记不要随便加热引脚)，同时用细锡丝补锡,直到引脚被锡浆浸润(可以用电烙铁头来回刷焊锡,但是整个过程一定要在4秒内完成,如果没有完成，6秒后继续加热,直到焊好为止)。
4.焊接完成后,仔细检查一下有没有虚焊、脱焊的引脚,如果有,补上适量焊锡,如果有相邻的两个引脚短路了,不要慌张,把锡箔卷尖,将焊点加热,同时用锡箔吸取,以去掉多余的焊锡(当然也可以用吸锡器,不过对付贴片元件不方便)。
5.清除PCB板上的锡珠,完成焊接。
