解读液晶显示器
电脑学堂
目前，液晶显示器成了很多朋友的装机首选。液晶显示器有些什么特点？主要的技术指标是什么呢？本期，我们就以一款8ms的主流产品为例向大家讲解。

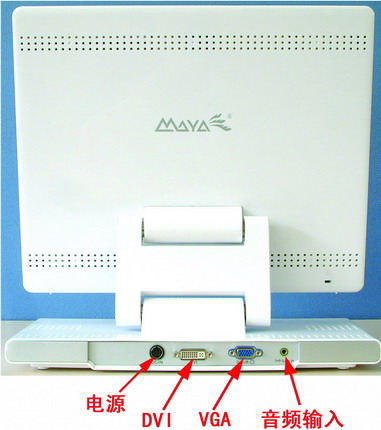

液晶显示器一般会在左上角标志出其响应时间，如“snow 8ms”等。液晶显示器的外部接口有电源、VGA，至于DVI接口和音频输入则根据不同的液晶显示器有所不同（图1）。
小知识：响应时间
响应时间通常是指黑白响应时间，即液晶显示器各像素点对输入信号反应的速度，即像素由暗转亮或由亮转暗所需要的时间（其原理是在液晶分子内施加电压，使液晶分子扭转与回复，如图2）。常说的12ms、8ms就是指的这个响应时间，响应时间越短则使用者在看动态画面时越不会有尾影拖曳的感觉。响应时间25毫秒=1/0.025=每秒钟显示器能够显示40帧画面，完全满足DVD播放以及大部分游戏的需要；而玩那种激烈的动作游戏（如CS、QUAKE3等）要达到无拖影的话，所需要的画面显示速度至少要在每秒60帧以上，即需要的响应时间=1/每秒钟显示器能够显示60帧画面=16.6毫秒。所以8ms的响应时间已经可以满足绝大部分用户的需求了。
液晶显示器的其他性能指标通常会在说明书上注明。如：16.7×106最大色彩数，300cd/m2亮度，500∶1 的对比度，1280×1024最大分辨率，水平垂直视角范围160度……
小知识：可视角度
显示器的可视角度是指从不同的方向可清晰地看到屏幕上所有内容的角度，CRT显示器的可视角度理论上可接近上下/左右180度。由于LCD是采用光线透射来显像，所以LCD的可视角度相比CRT显示器要小——在LCD中，直射和斜射的光线都会穿透同一显示区的像素，所以从大于可视角以外的角度观看屏幕时会发现图像有重影和变色等现象。目前市面上的液晶显示器的水平（左右）可视角度一般在120度之内，而垂直（上下）可视角度要稍小些，一般在100度之内。
目前的主流CRT彩色显示器都支持32位真彩色显示，但LCD并不都是如此。目前市场上绝大多数入门级LCD所采用的液晶面板都是6bit面板，它只能显示262144种色彩（64×64×64＝262144），而只有8bit面板可以显示16777216种（16.7×106）颜色（256×256×256＝16777216）。
液晶显示器面板（图3）是其核心部件，占据了成本的最大部分，也几乎决定了一台液晶显示器的显示效果。液晶面板背后一般都贴有一个标签，用以表示该面板的制造商、型号等，如三星的LTM170EU-L21。
液晶面板背后都有一块长条形的电路板，它主要用于处理显示信号。如图4中的电路板上有一块印着“AMLCD”字样的显示信号处理芯片。
小知识：AMLCD
AMLCD指主动有源矩阵液晶显示器。这是一种以液晶为基本素材的显示技术，方式是在每个像素点加入一开关因此可以产生高分辨率，并提供快速的响应时间。采用这种技术的液晶显示器，对角线尺寸最小1英寸，最大可以达到40英寸。

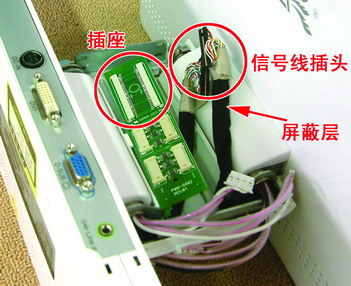

液晶面板与底座电路板通过信号线连接，一般采用插接式。另外，要保证电路板把显示信号无干扰地送到液晶面板，信号线必须有屏蔽层（图5）。
液晶显示器一般有两块电路板，分别用于处理电源和信号，这样做的好处是使得信号干扰更小。电源处理电路将分别向信号处理电路和液晶面板供电，而通过VGA或DVI接口输入的显示信号经过信号处理电路处理后，通过中间的连接部分送往液晶面板。输入的音频信号经过处理送往音箱（图6）。
