给麦克风加装放大电路
PC·DIY
近日逛电脑城，发现一个桌面麦克风，造型不错，商家说话筒底座内自带放大电路，可以接收5米以外的声音，为了在聊天时行动更加自由，笔者毫不犹豫地将它买回家。但经过使用，发现话筒接受距离远没有商家所说的那么远，在1.5米以外就基本失去作用，打开后盖一看，里面空空如也，但电路板和放电池的位置已经留好，属于典型的偷工减料，这种产品实际上就是把耳麦的麦克风部分单独分出来。于是，笔者自己给它加装了一个放大电路，成本不超过5元钱。
一、放大电路工作原理

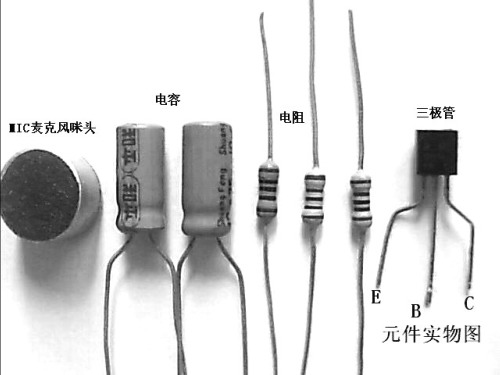

图1是整个话筒放大电路的电路图，从图1中可以看出，整个电路只要六七个元件。下面大概说说工作原理，其中电阻R1负责给咪头提供工作电压，R2与R3负责给三极管提供偏置电压，电容C1负责把咪头的信号耦合给三极管以便放大，最终放大后的信号通过电容C2耦合后送回到话筒线路的正极中，也就是话筒线最中间的那根细线，而负极则接回话筒线最外层的屏蔽层（也就是外层的那层铜网）。图2就是我们制作时要用到的材料或电子元件。
二、制作时的注意事项

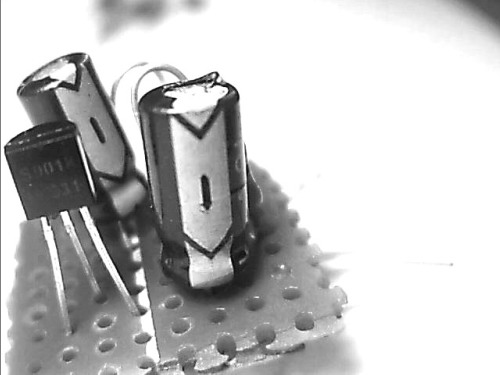

整个放大电路所需的电子元件的规格如下：电阻R1为1kΩ，电阻R2为1MΩ，电阻R3为1kΩ，三极管VT为9014，电容C1为4.7μF，电容C2为4.7μF，电池采用一般的五号电池即可，一般正常使用可用半年左右。制作完成后的电路板成品见图3。
在制作过程中要注意以下几点：1.三极管的管脚一定要接对，否则起不到放大的作用，管脚区分以三极管引线朝下，平的一面朝自己，依次是E（发射极）、B(基极)和C(集电极)；2.麦克风咪头也是有极性的（具体区分见图4）；3.耦合电容的极性可通过标记来分辨，有箭头且标记为“-”的引脚是负极，正极一般不做标记。
由于元件少也可直接搭棚焊接，电路板做好后可直接装进麦克风的底座内，电路板的电源引线则接入麦克风预留的电池槽里即可。
三、效果测试
经过试用，麦克风有效距离完全可以达到5～6米，而且用于Office Word2003的语音输入功能，效果也很明显，离话筒1米左右说话也可准确识别。
