历史悠久的中国石拱桥造型优雅、结构合理、坚固耐用，历经千年风霜也能屹立无损，石拱桥的栏杆更是体现了古代劳动人民的勤劳和智慧。赵州桥、卢沟桥都是中国石拱桥中的代表之作，在世界桥梁史上占有举足轻重的地位。
如今在桥梁的设计上，日趋科学化、美观化。设计一座用料最省、结构最坚固、造型最优雅的石拱桥是很多桥梁设计师的梦想。你想制作一座属于自己的石拱桥吗？赶快行动让AutoCAD成为你的“能工巧匠”吧。
绘制工具：AutoCAD 2004中文版
创作要点：石拱桥的主要构造就是桥身和扶手。在制作桥身过程中，将用到Pline(多线段)、Circle（圆）、Extrude（拉伸）等命令；先用Cylinder（圆柱体）制作出一个扶手，然后通过Copy（复制）和Mirror（镜像）命令制作出所有的石拱桥扶手。
一 制作桥身
1.选择“视图”中的“三维视图”下的“主视”命令，切换视点。单击“多线段”按钮或者在命令行中直接输入Pline。绘制多线段，坐标依次输入100，0;200,0;@0,300;A;S;0,500;-200,300;L;-200,0;-100,0;-100,300;A;S;0,400;100,300;L;C(闭合)。
2.继续绘制两条多线段，第一条坐标依次为500，300；400，300；A;S;0,500;-400,300;L;-500,300;-500,320;-400,320;A;S;0,520;400,320;L;500,320;C(闭合)。第二条坐标依次为-200，0；-200，300；A;S;-140,440;0,500;S;-220,440;-400,300;L;-500,300;A;S;-300,150;-200,0;C（闭合）。
镜像处理。单击“镜像”按钮或者在命令行中直接输入Mirror。
命令：Mirror
选择对象：选取上一步绘制的第二条多线段。
选择对象：
指定镜像线的第一点0，0
指定镜像线的第二点0，10
是否删除源对象？[是（Y）/否（N）]
3.单击“拉伸”按钮或者在命令行中直接输入Extrude。
命令：Extrude
当前线框密度：ISOLINES=4
选择对象：选取所有的多线段
选择对象：
指定拉伸高度或[路径（P）]:200
指定拉伸的倾斜角度<0>:

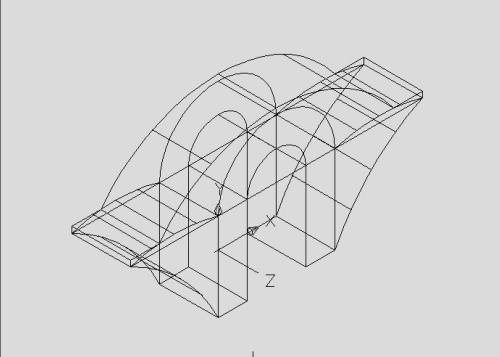

选择“视图”中的“三维视图”下的“西南等轴测”命令，切换视点，效果如图1所示。
二 修饰桥体
1.先返回世界坐标系，然后单击“圆柱体”按钮或者在命令行中直接输入Cylinder。
命令：Cylinder
当前线框密度：Isolines＝4
指定圆柱体底面的中心点或者[椭圆（E）]<0，0，0>：0，-10，520
指定圆柱体底面的半径或者[直径]（D）]：10
指定圆柱体高度或者[另一个圆心（C）]：100
在命令行中输入Copy。
命令：Copy
选择对象：选取小圆柱体
选择对象：
指定基点或位移，或者[重复（M）]:M
指定基点：0，-10，520
指定位移的第二点或<用第一点作位移>：-130，-10，500
指定位移的第二点或<用第一点作位移>：-260，-10，440
指定位移的第二点或<用第一点作位移>：-400，-10，320
指定位移的第二点或<用第一点作位移>：-490，-10，320
指定位移的第二点或<用第一点作位移>：

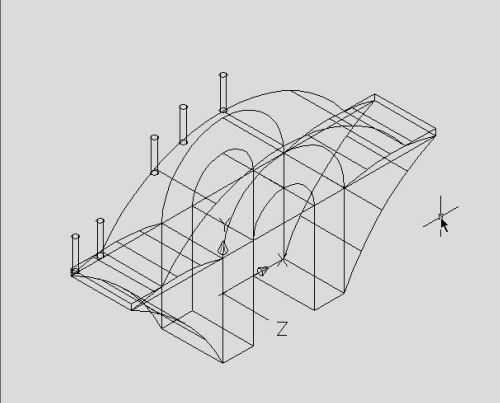

效果如图2所示。
2.镜像处理。单击“镜像”按钮或者在命令行中直接输入Mirror。
命令Mirror
选择对象：选取左边4个圆柱体。
选择对象：
指定镜像线的第一点0，0
指定镜像线的第二点0，10
是否删除源对象？[是（Y）/否（N）]
在命令行中直接输入Ucs,将Ucs绕X轴旋转90度。
单击“多线段”按钮或者在命令行中直接输入Pline。
命令：Pline
指定起点：-50000
当前线宽0.0000
指定下一点或[圆弧（A）/闭合（C）/半宽（H）长度（L）放弃（U）/宽度（W）]:-400，430
指定下一点或[圆弧（A）/闭合（C）/半宽（H）长度（L）放弃（U）/宽度（W）]:A
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）//宽度（W）]:S
指定圆弧上的第二个点0，630
指定圆弧的端点：400，430
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）//宽度（W）]:L
指定下一点或[圆弧（A）/闭合（C）/半宽（H）长度（L）放弃（U）/宽度（W）]:500,430
指定下一点或[圆弧（A）/闭合（C）/半宽（H）长度（L）放弃（U）/宽度（W）]：
3.在命令行中直接输入Ucs，将Ucs绕Y轴旋转-90度。
单击“圆”按钮，或者在命令行中直接输入Circle。
命令：Circle
指定圆的圆心或者[三点（3P）/两点（2P）/相切、相切、半径（T）]：10，430，500
指定圆的半径或者[直径]（D）<10>：10
拉伸处理。单击“拉伸”按钮或者在命令行中直接输入Extrude。
命令：Extrude
当前线框密度：Isolines＝4
选择对象：选取圆
选择对象：
指定拉伸高度或者[路径（P）]：P
选择拉伸路径：选择多线段。
返回世界坐标系。
镜像处理。单击“镜像”按钮或者在命令行中直接输入Mirror。
命令Mirror
选择对象：选取扶手。
选择对象：
指定镜像线的第一点0，-100
指定镜像线的第二点10，-100
是否删除源对象？[是（Y）/否（N）]
并集处理。单击“并集”按钮或者在命令行中直接输入Union。
命令：Union
选择对象：All
三 消隐和分解
选择“消隐”命令进行消隐处理。然后单击“分解”按钮，将石拱桥进行分解处理。
最后单击“带边框体着色”按钮给石拱桥各个部分上色，这样整个制作就完成了（图3）。
