随着宽带网的普及，喜欢使用视频聊天的朋友也多起来了。目前，摄像头几乎成为了很多家用电脑和网吧电脑的标配，电脑城中随处可见到它的身影。那么，摄像头的硬件架构如何，它和电脑是怎么协同工作的呢？下面，我们就以典型的摄像头产品——极速F5为例给大家介绍一下。
摄像头的工作原理如图1所示，景物通过镜头生成的光学图像投射到图像传感器（CCD或CMOS）表面上，然后转为电信号，经过A/D（模/数转换）转换成为数字信号，再通过USB接口传输到电脑中处理，在显示器上就可以看到图像了。
摄像头从外观上看，一般都包含镜头、USB接口、以及抓拍照片按钮（图2）。

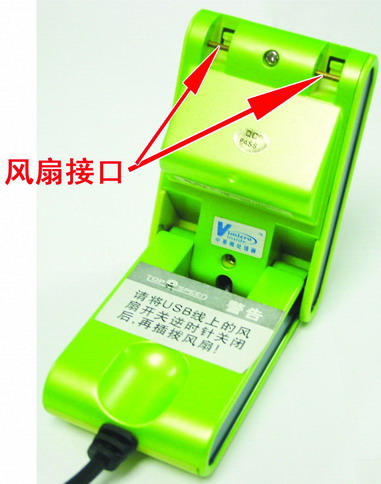

有些摄像头为了突出个性，往往有一些特殊设计。如极速F5就可以搭配风扇，风扇实质由USB接口供电，从摄像头顶部的接口安装并取电（图3）。
它的风扇是选配件，风扇的转速是可以通过USB线上的线控旋钮（图4）调节的。

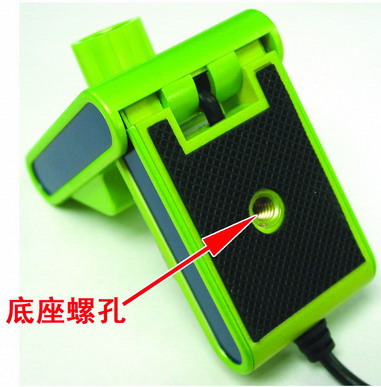

有些用户由于桌面的限制，安装摄像头不是很方便，或者有特殊需要必须将摄像头固定。因此，不少摄像头都在固定方面下了功夫，如有些产品采用了“夹子”结构的底座，而有的则采用类似数码相机底座的设计，增加了螺孔用于连接三脚架（图5）。这样能使拍摄角度更灵活，范围更开阔。

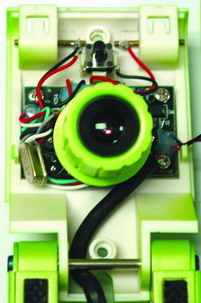

摄像头一般都比较容易拆开，如极速F5只需要拆掉机身周围的几颗螺丝就可以打开外壳，看到电路板和镜头（图6）。由于摄像头比较简单，一般都采用“单电路板+镜头”设计。

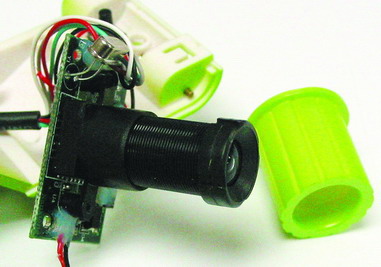

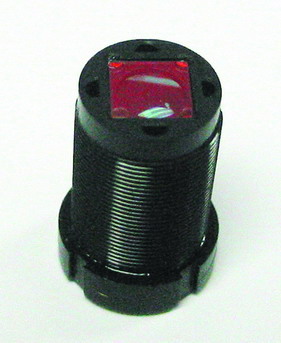

镜头属于光学取景部分，一般都可以旋下来（图7）。它为了使图像更清晰，镜头采用了五层镀膜玻璃镜片+A级镁光360镜头（图8）。
在电路板上，我们看到了醒目的CMOS感光芯片（图9）。该感光芯片选用了35万像素CMOS，可提供24位真彩色的摄像质量，静态插值可达130万像素，动态拍摄可达插值48万像素。
小知识：摄像头的感光芯片一般分为CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。前者成像效果更加优秀，价格不菲。考虑到低分辨率情形下COMS感光芯片与CCD感光芯片成像效果差异不大，所以，不少百元价位的普及型摄像头多采用CMOS感光芯片。CMOS感光芯片优点体现在集成度高、功耗低（不到CCD的1/3）、成本低，但是信号噪音比较大、灵敏度较低、对光源要求高。

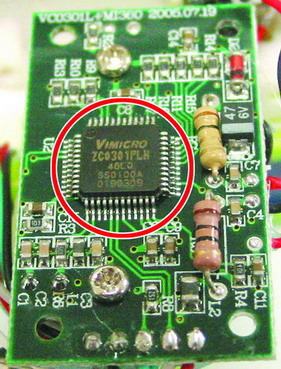

另外，电路板背面还有一块芯片（图10），采用的是中星微最新版的301PLH芯片，该芯片能实现自动补光、自动侦测坏点、修补坏点功能。
