自制前置音频接口连接盒
PC·DIY

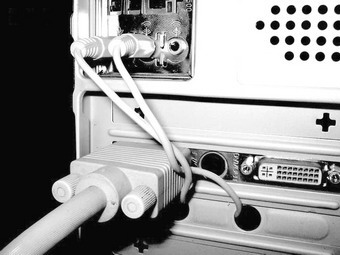

笔者最近组装了一台电脑，使用的是金河田飓风8192B机箱，该机箱具有前置USB和音频面板， 但前置音频接口不是从主板上的前置音频输出接口连接出来的，而是用两根音频线（一个音频输出，一个话筒输入）绕过主板，通过两个3.5mm双声道插头，从机箱背后的音频输出接口转接出来的（图1）。
这种接法存在一个问题：如果使用前面的音频接口，就不能使用后面的音频接口，反之也一样。在使用中非常不便，那么能不能在不破坏机箱原有线路结构的前提下，使前后音频接口都可同时使用，并且互不影响呢？笔者制作了一个“前置音频接口连接盒”解决了此问题。
准备工作

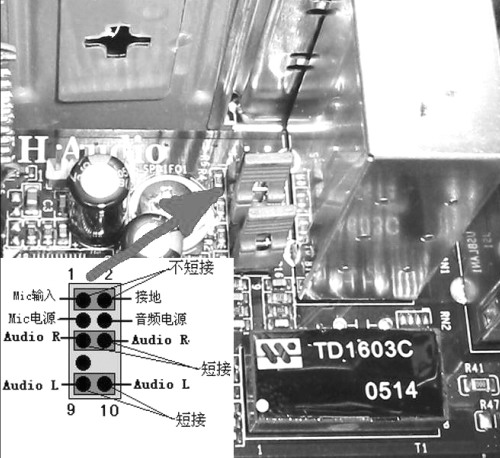

首先需要了解机箱所在主板的前置音频接口的针脚定义，以笔者的精英K8T800-A主板为例：该主板的前置音频接口针脚的位置如图2所示，其中针脚5、6，以及9、10被跳线帽短接了。拔下跳线帽就可以看见音频接口针脚的全貌了（图3），是10针型（其中一针空位），一般10针型中包含“短接”和“不短接”两种定义方式。下面笔者主要介绍“短接”方式的前置音频接口连接盒的制作。
在动手之前，先准备好以下材料：两只3.5mm双声道插座；一组10Pin带插头的线，也可用三组4Pin带插头的线（即连接光驱与声卡的4Pin插头和线）代替，组成10Pin插头；一个大小适中的废旧塑料盒。
制作过程
步骤1：按照图4的线路进行连接，需要注意的是，由于话筒输入是单声道，所以把用于话筒输入的插座的L和R进行了短接。

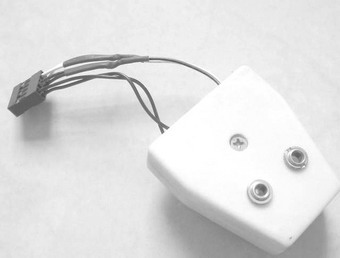

步骤2：连接无误后，把两个插座固定在塑料盒中并做好标记。在塑料盒底部打眼，安装螺栓，以便固定在机箱内，完成后的外观如图5所示。

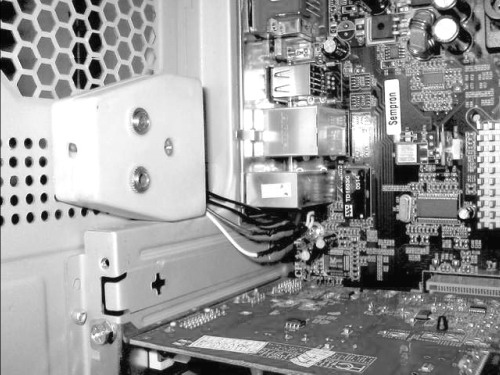

步骤3：把10Pin插头正确插入主板的前置音频接口，在机箱内适当位置固定好连接盒（图6）。
步骤4：把连接机箱前面板的两个3.5mm双声道插头（一个音频输出，一个话筒输入）对应插入连接盒插座中。至此安装完毕，电脑后面的音频接口现在就解放出来了。
总结
前置音频接口连接盒的特点是：既不破坏机箱连线结构，又能达到使前后音频接口都可同时使用，并且互不影响的目的。在主板适用性方面，只要根据不同主板的前置音频接口的针脚定义，改进一下连接盒的线路连接，即可适用于各种主板。
