玩的就是“芯”跳——NVIDIA显卡加电压超频实战
PC·DIY
喜爱超频的玩家在对CPU进行超频时，难免要用到加电压这个方法，因为提高CPU的核心电压可以使CPU工作在更高的频率上。除了CPU，对内存，北桥加电压是DIY爱好者常用的“绝招”。不过，你试过给显卡加电压吗？
加电压的可行性
给显卡加电压的方法有硬加压和软加压两种，前者适用范围最广，但操作困难，稍有不慎就会失败，甚至损坏显卡；后者则是通过软件或BIOS来控制显卡的核心电压，就算失败也有很大的机会恢复，不会影响质保。笔者下面就给大家介绍软加压的具体方法。

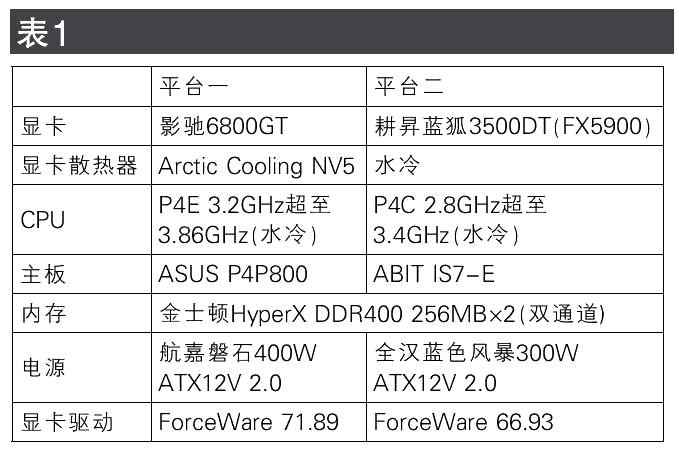

熟悉显卡的朋友都知道，GeForce 6系列和FX系列显卡的核心电压是由BIOS控制的，因此我们可以通过修改BIOS来提高显卡的核心电压。从NVIDIA的官方资料来看，GeForce系列显卡的核心电压根据档次的不同而有所区别，以6800系列为例：6800LE的电压为1.1V, 6800标准版的为1.2V，6800GT的为1.3V, 6800Ultra的为1.4V。同样，FX5900系列显卡的电压也存在类似情况。由此可见，完全可以将低档显卡的电压提升到同核心的更高档次显卡的水平。为了验证这一点，笔者特地找来GeForce 6800GT和GeForce 5900两块显卡，对它们分别进行了测试（两套测试平台见表1）。
改造6800GT：过程非常顺利

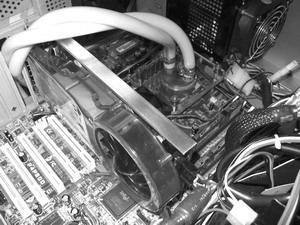

测试GeForce 6800GT的平台见图1。笔者的影驰6800GT的“体质”很一般，用驱动搜索的最佳核心/显存频率只有409MHz/1160MHz。改造前先准备好以下工具：软驱一个，3.5英寸软盘一张，PCI显卡一块。当然，修改BIOS还需要两个软件：NVflash和NiBitor，前者是NVIDIA显卡的BIOS刷新备份工具，后者是BIOS编辑工具。
步骤1：先把3.5英寸软盘格式化成启动盘（即在格式化时勾选“创建一个MS-DOS启动盘”选项）。然后把NVflash解压到软盘上（包括两个必备的文件：nvflash.exe和cwsdpmi.exe）， 然后在BIOS里设置从软驱启动，用做好的软盘启动系统到DOS状态下。启动完毕后键入“nvflash －b XXXX.ROM”命令，提取显卡BIOS（提取的BIOS文件可以任意命名，但是扩展名必须为大写的.ROM。这里笔者将它命名为6800GT1. ROM）。
步骤2：重启机器并进入Windows系统，运行NiBitor，读取刚才提取的6800GT1. ROM文件，进入Voltages选项卡（图2）。在这里会出现一个警告，意思是6800系列显卡对电压很敏感，请不要将电压调得太高。笔者将Voltage identifier中3D一项的电压从默认的1.3V改为1.4V（只有在3D模式下，显卡才会工作在新的电压下）。完成后将新BIOS文件保存到软盘上，并重新命名（笔者这里命名为6800GT2. ROM）。
注意：原来的那个6800GT1. ROM文件一定要保存好，千万别删除了。
步骤3：重新用软盘启动系统到DOS下，使用“nvflash 6800GT2. ROM”命令将新的BIOS写回显卡BIOS芯片中。如果在刷新过程中提示Board ID无法识别的话，则需要使用“nvflash -5 -6 6800GT2. ROM”强行刷新命令把BIOS强行写入芯片。
注意：笔者此前已用Rivatuner将这块显卡的识别ID修改为6800Ultra的0040h，所以在下面的测试图中，这块6800GT显示为6800Ultra。修改显卡的识别ID不会对显卡的超频能力造成任何影响。
步骤4：在将6800GT显卡的核心电压提高到1.4V后，核心的超频能力果然提高了不少，驱动默认搜索的最佳核心频率达到了446MHz，而显存的频率似乎也受到了一些影响，达到了1220MHz！为了验证显卡的稳定性，笔者对它进行了一些测试，其中3Dmark03的测试全部顺利完成，且成绩为14067分，3Dmark05的成绩为6009分。
表2是6800GT显卡超频前后一些测试成绩的对比（1024×768，NoAA NoAF），某些项目提升的幅度并不大，3.86GHz的P4E在这里也成为了性能瓶颈，估计也只有P4 EE或Athlon 64 FX级别的CPU才能满足这块显卡的需求了。
改造FX 5900：在曲折中前进

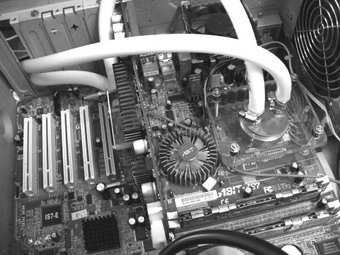

GeForce FX5900显卡的测试平台见图3。这块FX5900显卡在默认的1.4V电压下能超到471MHz/772 MHz。笔者将这块显卡的核心电压修改为5950Ultra显卡的1.5V。提取、改造、刷新BIOS的方法、过程和6800GT的完全一样。
但改造后，这块FX5900显卡用驱动搜寻的最佳频率和改造前没有任何区别，难道改造对它不起作用？笔者改用手动调节的办法，最后发现手动调节到515MHz/894MHz时，它仍能通过驱动的稳定测试，但此时3Dmark03成绩反而只有4885分，在运行《极品飞车-地下狂飙2》时会出现严重花屏现象，只有选择降频。最后确定在486MHz/894MHz下能稳定运行笔者设置的所有测试，其中3Dmark03成绩为6850分。

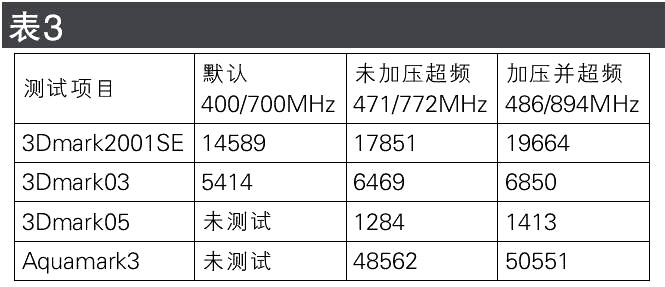

给FX5900核心加电压后，核心的超频能力好像没有多大提升，但显存的表现却出人意料：这块显卡只采用了2.8ns的显存，理论工作频率只有714MHz，在默认电压下能超到772 MHz已经是很强的了，但在改电压之后能提高到894MHz。2.8ns的显存能超到如此高的频率，着实强悍。联想到前面6800GT显卡的表现，笔者得出一个结论：在BIOS中提高显卡电压的同时，可以增强核心和显存的超频能力。表3为FX5900超频前后测试成绩对比（1024×768，NoAA/NoAF）。
注意事项
1.如果你对DOS不是很熟悉，可以使用X-Bios Editor来提取显卡BIOS。方法为：运行X-Bios Editor→点击“打开”旁边的小三角按钮→从存储器中读取→保存BIOS。
2.新版的Nvflash虽然支持在Windows2000/XP环境下刷新显卡BIOS，但很容易受各种因素的干扰，而导致刷新失败。因此，若非迫不得已，最好不要在Windows环境下进行刷新操作。
3.如果刷新BIOS后发觉显卡工作不正常或温度过高，应立刻写回原来备份的BIOS；如果刷新BIOS后显卡根本无法显示或花屏，就要用PCI显卡开机再重新写回原BIOS。
4.现在的高端显卡功耗本身就很大，再加电压超频的话，功耗会非常大，所以给系统配备一款大功率的电源很重要。
5.由于笔者的两块显卡都搭配了性能强劲的散热器，能保证显卡不会因高温而超频失败，但有些散热器比较“单薄”，应付默认频率都尚且困难，因此使用这类散热器的显卡用户请勿随意提高电压。
后记
经过上述改造，显卡的超频能力大大地提高了。笔者和其他发烧友交流后发现，6800 LE/标准版/GT显卡软加压后，超频的成功率非常高，并且运行都比较稳定。此外，其他6XXX系列和FX系列显卡改造的成功率也很高。笔者一位朋友用此方法将两块支持SLI的丽台 6800GT显卡都超到了463MHz/1230MHz，3Dmark03的成绩为24317分！最后笔者还是要提醒大家：改造有风险，下手须谨慎！
Nvflash5.08版下载地址：
http://down3.zol.com.cn/xianka/nvFlashv508.zip
最新版的NiBitor2.1下载地址：
http://down3.zol.com.cn/xianka/NiBiTorv21.zip
X-Bios Editor1.0.3下载地址：
http://nvworld.ru/downloads/rvbsetup.exe
