一步一步学装显存散热片
电脑学堂
经常玩游戏的朋友如果显卡核心或显存温度过高，就容易导致死机等各种问题。笔者有一块七彩虹风行5700V白金版，GeForceFX 5700VE芯片，采用6层PCB的非公版设计，默认核心/显存频率为250MHz/400MHz。显卡超频在430MHz/670MHz频率下运行一直非常稳定，但最近玩3D游戏时经常死机，在排除了其它可能性后，确定是显存温度过高造成了死机。这块显卡采用TSOP三星4ns显存，表面没有安装任何散热设备，超频至670MHz运行时发热量惊人，温度达到70度左右；即使在默认频率下，长时间运行大型3D程序时显卡也烫得吓人。相信遇到这种情况的朋友并不在少数，所以现在就将笔者在为显存添加散热片的过程中总结的经验与大家分享，希望能够对诸位初学者有所帮助。
小提示：目前市场上的GeForceFX和Radeon 9550以上显示芯片都支持显卡核心温度侦测，用户使用软件即可方便地查看GPU温度。但是这一功能需要外部监控芯片的支持才能实现，很多厂商为了降低成本省略了这一监控芯片。这里教给大家一个估计显卡温度的方法：把手贴在显卡散热片上，如果长时间都不感觉到很烫，那么温度应当在50度以下；如果在三十秒内感到烫手，那么温度在55度——70度之间；如果刚接触到散热片就立刻觉得很烫，那么温度很可能超过了80度。

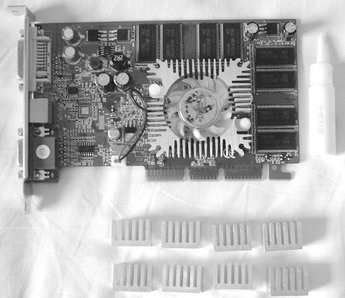

目前市场上专用的显存散热片并不多见，商家一般会向你推荐显卡专用的散热套件，包括风扇、散热片和热管，价格都在百元以上。笔者从网上购买了8块TSOP显存散热片和一小瓶导热硅脂（如图1），共18元。需要注意的是目前显存主要有两种封装形式——TSOP和mBGA，这两种显存的形状和尺寸是不同的，所使用的散热片有明显的区别，大家在购买时要多加注意。
小提示：常见的导热介质包括硅脂、硅胶、银膏、热熔片、石墨等。硅脂是以硅油为原料，加入填充料、增稠剂等原料生产的，具有耐高温、不易挥发、绝缘等特点，而且具有一定的润滑作用；硅胶的原料与硅脂基本类似，但是由于加入了黏合剂，在空气中会固化成固体。硅胶黏合力极强，一旦固化很难清除，而且其导热能力也不如硅脂。对于银膏，售价较高而且不具有绝缘性能，很容易造成短路。因此，这里推荐大家使用硅脂作为导热介质。有些朋友为了使散热片粘得牢固一些，往往会使用双面胶带或者502胶水，这是万万不可取的，双面胶带和502胶水的导热性能都很差，使用不慎甚至会使显存因过热而烧毁！

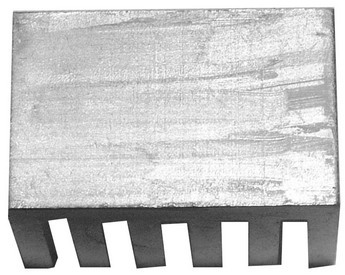

安装散热片前，大家要准备好几样工具：一支软毛油画笔，一些棉签、无绒纸（可以用镜头纸代替）和一张硬卡纸。首先用油画笔扫去显存表面的灰尘，对于TSOP显存，还要着重清洁显存两侧的引脚，那里很容易聚集灰尘。接着，用棉签蘸一些水擦拭显存表面以增强硅脂的黏附性。然后就要进行难度最大的工作——涂抹硅脂。很多人喜欢用手指来抹硅脂，实际上这样做有很多缺点：首先，人的皮肤表面十分粗糙，这样硅脂无法涂抹均匀影响散热；其次，这样涂抹硅脂很容易把硅脂抹到显存周围的PCB和显存引脚上，弄不好会造成短路烧毁显卡。所以，这里推荐大家用硬卡纸来涂抹硅脂。首先在散热片的底端滴一小滴黏稠的硅脂，然后用硬卡纸涂匀。图的时候可以先按照一个方向（如从左到右）用硬卡纸推动硅脂，到了另一边再轻轻推回来，反复几次之后再沿着另一个垂直的方向涂抹。最后，用无绒纸擦去散热片表面过多的硅脂即可（小心不要让纸巾挂到其它电子元件！）。这里我们只须将散热片底部的划痕和凹坑填平即可，千万不要让硅脂覆盖住散热片！散热片上涂有硅脂的部分与周围金属的颜色会与一些不同（如图2）。

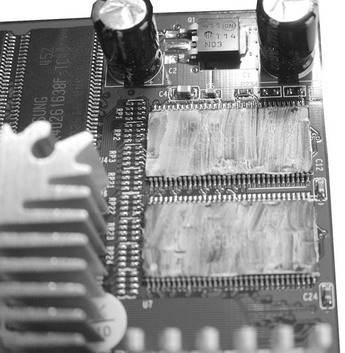

接下来开始为显存涂抹硅脂。显存表面通常有一些激光蚀刻凹陷的文字，它们都有可能造成显存散热不畅。相对于散热片，显存表面的硅脂可以涂得稍厚一些，以恰好看不到上边的文字为宜（如图3），涂抹的方法与散热片基本相同。由于TSOP显存引脚密集而且暴露在显存外侧，涂抹时一定要相当小心，既要覆盖整个显存表面，又不能沾在引脚上；而mBGA显存很好地将引脚隐藏在显存下方，所以只要注意不要把硅脂涂在电路板上即可。如果硅脂不慎污染了显卡，可以用棉签轻轻拭去。
涂完之后，将显卡拿在手中，然后将已涂好硅脂的散热片与保持与显卡平行，轻轻放在显存的一边，从侧面缓缓地推进去。推的时候应当可以感觉到硅脂的黏滞力，需要用力才能将散热片推至合适位置，这就证明显存与散热片之间黏合良好。如果硅脂厚度相对比较合适的话，那么此时硅脂应当恰好填满散热片与显存之间的空隙，而且不会出现成滴流下的情况。

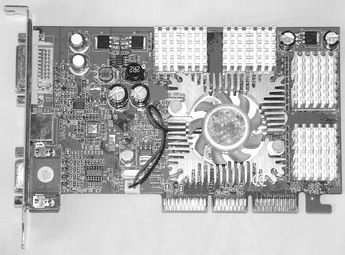

按照这种方法安装完所有散热片，显卡就成了这个样子（如图4）。插回电脑上试一试，嗯，与以前相比显存温度果然降低了很多。继续提高显卡频率，最后核心/显存频率达到430MHz/685MHz，与默认的250MHz/400MHz分别提高了72%和71%，3DMark03测试成绩比默认频率提高了66.7%，该成绩已经十分接近GeForce 6200A的测试成绩！
