解析GeForce7800 GTX显卡
技术大讲堂
2005年6月22日，nVIDIA发布了代号“G70”的最新显卡核心，该系列产品根据规格由高到低分为GeForce 7800 GTX、GeForce 7800 GT、GeForce 7800 Standard等三个型号。下面就让我们一起来认识目前最新、性能最强悍的显卡——GeForce 7800 GTX显卡。
一般来说，顶级显卡的外观都比较“夸张”，例如GeForce 6800 Ultra就需要占用两根插槽的安装位。而GeForce 7800 GTX的体形则相对“苗条”很多，只需要占用一根安装插槽，散热器也显得秀气了很多，由此可以推断出G70核心的发热量不会太大。GeForce 7800 GTX的PCB板长度比GeForce 6800 Ultra要稍微长一点，与标准ATX主板的宽度一样。
GeForce 7800 GTX采用的是PCI Express×16接口，具备两个DVI接口、一个S-Video接口，并且支持SLI技术，提供了SLI连接金手指。
从显卡的正面来看，GeForce 7800 GTX的供电电路所占用的PCB空间比较大，整个显卡的尾部全部是供电电路。

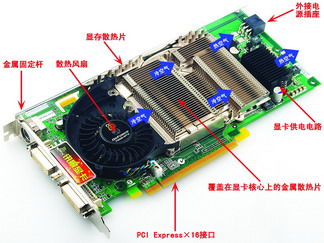

GeForce 7800 GTX所采用的散热器属于“离心式”散热器，通过散热风扇向内吸风，使空气按照设计好的风道吹向显卡尾部，从而带走热量。拆下散热器顶部的挡板，可以看出该散热器的特点——显卡核心的散热片与PCB正面的显存颗粒散热片是一体化设计，这样可以为显存提供更好的散热环境。

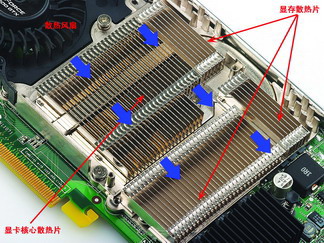

从图中可以看出，显卡核心和显存芯片上覆盖了一层散热片，该散热片采用铝合金材料，表面积相当大。表面积越大，散热片的散热能力越强。

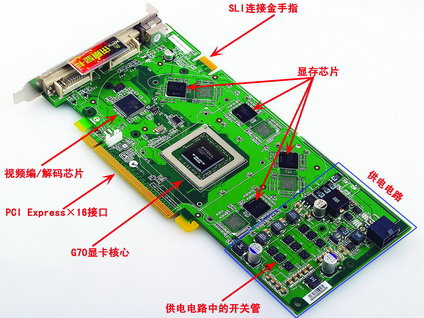

将显卡上的所有散热片、散热风扇取下来，就可以看到显卡的“裸体”了。显卡的正面有四颗显存芯片，显卡核心芯片布置在PCB板的中心地带。

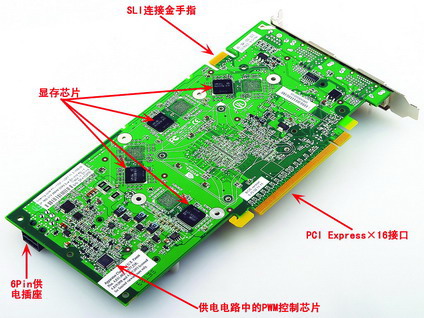

显卡的背面也有四颗显存芯片，从PCB可以看出，整个PCB上还有8个显存颗粒的安装空位，可见GeForce 7800 GTX最多可以安装16颗显存芯片，最大显存容量可以达到512MB。
在PCB的中央，就是显卡核心了，通过下面的“GF-7800 -GTX”字样，很快可以判断出该芯片的身份。GeForce 7800 GTX采用nVID IA最新研发出的“CineFX 4.0”3D图像引擎，拥有256bit核心位宽、24条像素渲染流水线、8个顶点处理单元，核心工作频率为430MHz，其像素填充率差不多是GeForce 6800 Ultra的两倍！
显卡的尾部是供电电路，与GeForce 6800 Ultra相比，GeForce 7800 GTX的供电电路占用的PCB空间要稍微大一点。GeForce 7800 GTX的最大功耗在百瓦左右，因此必须通过外接电源来补充供电，显卡的尾部板载了一个6PIN的外接电源插座，可以输入两路12V电流给显卡。显卡附带了一个转接线，如果电源没有提供6PIN接口，则可以通过转接线来进行连接。

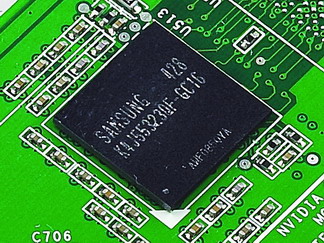

GeForce 7800 GTX的PCB正面及背面各自板载了四颗三星的1.6ns GDDR3显存颗粒，显存编号是“K4J55323QF-GC16”，理论工作频率为1250MHz。8颗显存构成了256MB、256bit的显存体系。
