主流显示芯片速查手册之主流篇
技术大讲堂
高端显卡对于大多数人来说都是可望而不可及的，真正的市场还是主流产品的天下，因此中、低端显卡市场才是商家的必争之地，主流显卡的品牌、种类也是数不胜数。
GeForce 6600系列
GeForce 6600是目前市场上问津者较多、受到广泛追捧的一个系列。这主要是依托GeForce 6600自身不俗的性能和适中的价格，这款核心所衍生的多种型号的显卡满足了不同用户的需要。GeForce 6600的核心代号为NV43，也分为AGP和PCI-E两种接口，并细分为GeForce 6600 GT、GeForce 6600和GeForce 6600 LE，这种细分的最大好处就是让NVIDIA的产品线变得更加丰富。
在上述三种型号产品中，6600 GT受到关注的程度相对更大一些。它是首款支持DirectX 9.0、Shader Model 3.0的主流GPU，也是NVIDIA第一款采用真正PCI Express原生解决方案的GPU核心，同时将SLI技术引入了主流市场，这使很大一部分用户都有机会体验到两颗GPU所能实现的强大性能。6600 GT有8条像素渲染管线和3个顶点处理单元，相当于6800 Ultra的一半数量。6600GT核心采用了0.11μm制造工艺，共集成1.46亿个晶体管，其标准核心/显存频率为500MHz/1000MHz，能够支持GDDR3，并具有强劲的超频能力，有的产品性能甚至能够提升到GeForce 6800标准版的水平。6600 GT运用了高级反交错处理、反转3:2 Pull Down、运动预测引擎以及WMV9加速等技术，大大增强了视频质量。内部集成的视频处理器和视频处理引擎（VPE），通过完善的MPEG-2硬件解码实现更高质量的DVD播放效果。
另外，标准版的GeForce 6600和6600 LE凭借较低的成本受到不少OEM厂商的青睐。而6600LE作为面向低端市场的新利器（对手是X550），它具有GeForce 6200所没有的Z-Compression和Color-Compression功能，更重要的是，NVIDIA并没有严格规定6600 LE的核心/显存频率，这给厂商在产品设计方面留出了很大的余地。
GeForce 6800 LE和FX 5900系列
GeForce 6800 LE的出现不免显得有些尴尬，根据型号，它应该属于高端GeForce 6800系列的一个简化版，但是从性能上来讲，它甚至不如6600 GT，基本上和上一代的5900Ultra处在一个档次。GeForce 6800 LE拥有256bit显存位宽，如果能够通过软件将被屏蔽的管线打开，那么即使是425MHz/550MHz的速度也足以打败6600 GT。当然这要靠运气了，毕竟6800 LE是有缺陷的6800的降频版本，即使能够打开所有管线，能否稳定工作也是个问题。虽然NVIDIA曾表示GeForce 6800 LE不会出现在DIY市场，但最近却有多款6800 LE显卡出现在欧美市场。

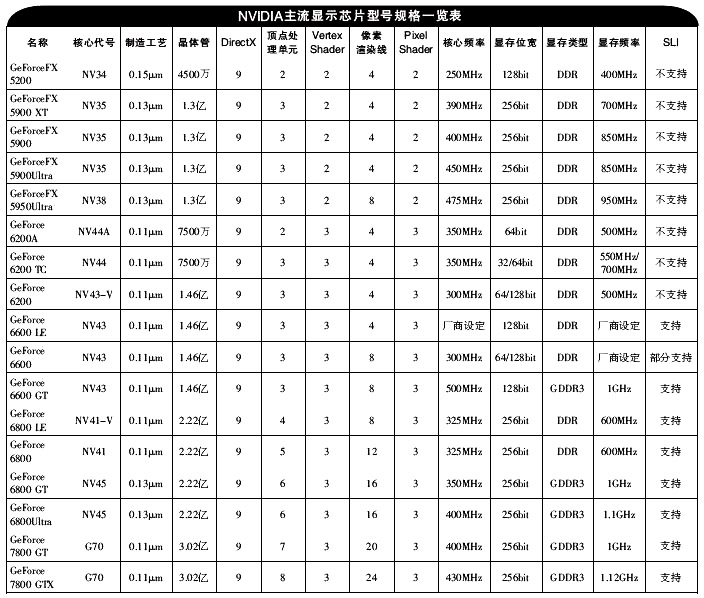

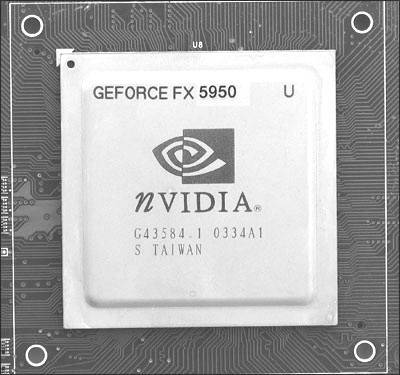

GeForce FX 5900虽然创造了NVIDIA的辉煌，但在摩尔定律的推动下，红极一时的GeForce FX 5900系列不得不放弃王者的宝座，转身成为一名战士继续为NVIDIA打拼天下。在FX 5900系列中，规格最高的要数GeForce FX 5950 Ultra了，它的核心频率高达475MHz，显存频率为950MHz，并且拥有256bit的位宽，这些都不输给GeForce 6800 Ultra，但作为较早面世的产品，FX 5950 Ultra只提供了8条渲染管线，而且当时较为先进的CineFX 2.0架构, UltraShadow技术和Intellisample HCT如今都有了替代者。FX 5900 Ultra和FX 5900的频率就低了一些，分别为450MHz/850MHz和400MHz/850MHz。
Radeon X700系列
为了在千元左右的显卡市场和NVIDIA进行抗争，ATi在去年发布了X700系列原生PCI-E芯片，目标直指GeForce 6600系列。X700的研发代号为RV410。
Radeon X700系列派生自Radeon X800，并保留了更多的Radeon X800的特性。在该系列中，X700家族有三个衍生产品——XT、Pro和标准版，它们的区别主要在核心频率和显存频率：XT版拥有更高的核心和显存频率，为475MHz/1050MHz，而Pro版和标准版的核心/显存频率分别为425MHz/860MHz、400MHz/500MHz。高频率GDDR3显存的设计令其他中高端显卡汗颜，三者的显存位宽都是128bit，都拥有8条像素渲染管线。通过Rialto芯片，X700系列可以支持AGP接口，和6600系列AGP显卡使用的HIS-A4反桥接芯片发热量巨大不同，Rialto桥接芯片甚至无需散热片即可正常工作。
Radeon 9800系列
正是Radeon 9800系列让当时的ATi赢得了不少喝彩，并一举超过NVIDIA。特别是Radeon 9800 Pro凭借高效的执行率，以并不算高的核心频率和显存频率（380MHz/680MHz），轻松摘得桂冠。Radeon 9800 Pro核心代号为R350，它提供了完全的DirectX 9.0支持，以及对Vertex Shader 2.0和Pixel Shader 2.0的支持，并将Hyper Z技术发展到Hyper Z Ⅲ+，配合高频率和较高的显存带宽，这些技术就现在来看也并不算低。通过使用一项叫做F-buffer的技术，R350芯片可以处理更为复杂的渲染工作。
GeForce 6200系列
研发代号为NV43V的GeForce 6200是GeForce 6200家族中性能、规格最强的型号，从架构上来说，GeForce 6200属于GeForce 6600的简化版本。GeForce6600所具备的功能，GeForce 6200基本上也拥有，不过，作为GeForce 6600的简化版本，GeForce 6200最主要得特征是它的像素渲染管线只有GeForce 6600的一半，而且GeForce 6200的核心频率也降至300MHz。另外，GeForce 6200的显存控制器不支持Color-Compression（色彩压缩）和Z-Compression（Z压缩）压缩技术。GeForce 6200 TC更是采用了TurboCache技术，共享系统内存带宽，使Geforce 6200 TC显卡可以搭配更少的显存，大大节约了成本。
为了从Radeon 9550中抢夺AGP市场的份额，NVIDIA推出了原生AGP接口的GeForce 6200A显示芯片。6200A其实是6200TC改头换面的产品，但去掉了依附于PCI-E的TurboCache技术。经测试，在标准频率下，64bit显存的6200A性能比128bit的Radeon 9550更强，而且超频能力也不俗。
Radeon X300系列和X550
准确地说，代号为RV370的Radeon X300是基于较早的Radeon 9600核心，只是加入原生PCI-E总线，提升了数据传输带宽。X300核心/显存频率为325MHz/400MHz，拥有4条像素渲染管线。X300系列包含标准版和SE版两个型号，其中前者一般采用TSOP Ⅱ封装、128MB/128bit的4ns显存，而后者一般采用窄板设计，搭配128MB/64bit的5ns显存。
Radeon X300的性能敌不过GeForce 6200，倒是最近的Radeon X550为ATi的低端市场注入了新的血液，其核心代号为RV370XT，核心频率将为400MHz，而显存频率为500MHz。X550与X300系列在架构上完全相同，功能及特性上保持不变，拥有4条像素渲染管线和两个顶点处理单元。但由于产品定位不同，X550和X300之间存在频率上的区别。ATi希望X550能延续Radeon 9550的辉煌。
Radeon 9550
在低端AGP市场，目前ATi的Radeon 9550仍然是一枝独秀，它采用了和Radeon 9600完全相同的RV350核心，0.13μm制造工艺，在保留了诸如SmartShader 2.0、SmoothVision 2.1等技术外，其核心频率比Radeon 9600有所降低，前者的核心频率为250MHz，而后者的则为325MHz，显存频率完全一样。Radeon 9550最吸引人的地方是它具有非常优秀的超频性能，这也使它几乎成为中低端AGP显卡的代名词。
