认识SATAⅡ硬盘
电脑学堂
相对于CPU、显卡、主板等设备，硬盘的发展速度相对比较慢。随着SATA硬盘的普及，如今PATA接口的硬盘已经开始退出市场，而SATA接口的硬盘开始成为主流。而SATA接口标准经过一段时间的发展，如今已经发展到SATAⅡ接口，那么作为最新的SATAⅡ接口的硬盘，它有何外观特点呢？如何使用它们呢？
1.从外观上来看，SATAⅡ接口与SATA接口并没有什么不同。
SATAⅡ/ SATA接口的硬盘，其数据连接线缆很细，最大长度可以达到1米。而PATA接口的硬盘采用40/80Pin的排线进行连接，数据线很宽，不利于机箱内空气流动。此外，PATA硬盘数据线的长度最长只能到45cm（图1）。
2.PATA接口的硬盘不支持热插拔，而SATAⅡ/ SATA接口的硬盘支持热插拔，可以带电连接硬盘的数据线，这样使用起来更加方便。

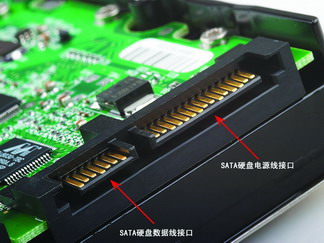

通过外观特写图片不难看出，SATAⅡ/ SATA硬盘的数据线接口很窄，电源线接口也比较窄，而PATA硬盘的数据线接口却很宽大，采用插针作为数据线的连接器（图2、3）。
3.虽然SATAⅡ和SATA在外观上没什么区别，但技术上有较大提升，主要有以下几点：传输率由SATA 1.0规范中的1.5Gbps提高到3.0Gbps；支持Native Command Queuing（NCQ）；Enclosure Management、Port Multiplier、可升级到SAS。SATAⅡ规范包括了很多内容，传输速率提升到3Gbps以及支持NCQ只是其中比较受用户关注的内容。
4.NCQ是SATAⅡ规范中的重要内容，那什么是NCQ呢？

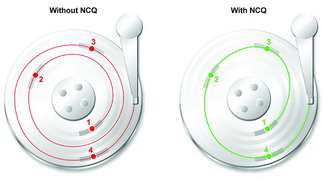

如图4是磁盘执行命令的模拟图，盘片逆时针方向旋转。如不采用NCQ，按命令发出的先后次序，磁头首先访问4，接下来切换到3所在磁道访问3，再访问2，最后访问1，总共需要耗费2个旋转周期。而如采用了NCQ，那么磁盘会对命令序列进行优化，首先访问4，接下来访问更近的2，最后才访问远端的3，最后访问1，只需要1个周期就可完成。

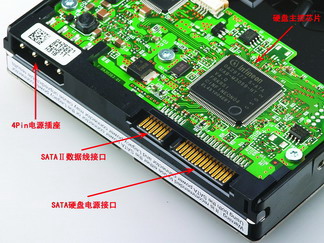

5.再看硬盘的背面，接口、电路板布局与普通的硬盘相比并没有什么不同（图5），只不过主控芯片采用的是支持SATAⅡ规范的产品。在使用日立的这款Deskstar 7K80硬盘时，硬盘默认采用的是SATA 1.0模式，如果需要打开其SATAⅡ功能，必须在DOS下通过日立专用的磁盘工具“Feature Tool”进行设置（www.mydrivers.com /dir124/d49717.htm）。压缩包中有一个iso文件及一个软盘创建程序。
6.通过下载的软件制作一张启动软盘，然后通过该软盘启动电脑进入DOS。通过快捷按键选择“I Agree”之后，软件就会自动地检测所有磁盘通道上的设备。检测完之后，选择需要设置所对应的硬盘，然后通过快捷按键“ALT+F”弹出Features菜单，我们需要设置的就是菜单最底下的“Change SATA Settings”（图6）。
7.进入“Change SATA Settings”窗口后，需要设置两个项目，第一个就是“Max Transfer Speed（最大传输速度）”，将其由1.5Gb/s更改为3.0Gb/s，另外一个“Spread Spectrum Clocking”就是一个增加稳定性的设置，建议设置为“Enable”。设置完之后都分别需要两次确认，即选择两次OK即可。完成设置之后，软件会提示重新启动系统，此时需要关闭电脑的电源，然后重新启动电脑才能生效（图7）。

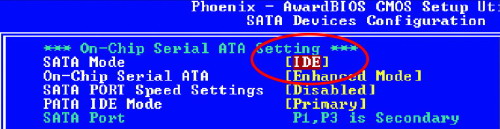

8.开启了硬盘的SATAⅡ模式后（并不是所有的SATAⅡ硬盘都需要手动开启SATAⅡ，具体操作请看硬盘说明书），如果主板采用的是ICH6、ICH7系列南桥芯片，则还需要进入BIOS，将SATA接口的模式由默认的“IDE”或“SATA”修改为“AHCI”，如果没有“AHCI”的选项，则设置为“RAID”。否则主板无法支持硬盘的NCQ功能（图8）。
9.如果主板采用的是ICH6或ICH7系列南桥，并且通过上面的方法将SATA模式设置为“AHCI”，如果要在SATAⅡ硬盘上安装Windows2000/XP/2003等操作系统，需要在出现安装界面时按F6键，然后插入ICH6/ICH7南桥的RAID驱动软盘，然后加载相应的AHCI驱动（驱动下载：http://www.mydrivers.com/ dir122/d48988.htm），最后根据提示完成Windows的安装（图9）。

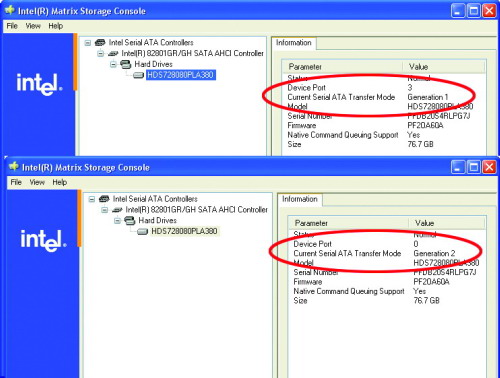

10.安装好Windows之后，不管是什么南桥芯片，都需要安装相应的主板磁盘驱动程序。如果使用的是ICH6/ICH7系列南桥芯片，还需要安装“Matrix Storage Manager”驱动（http://www.mydrivers.com/ dir122/d48987.htm），安装完该驱动后，执行Matrix Storage Manager，如果发现“Current SerialATA Transfer Mode”显示为“Generation 2”，则说明此时硬盘已经工作在SATAⅡ模式。如果是“Generation 1”，则说明硬盘工作在SATA模式（图10）。
