DV采集我用电视卡（上）
数字多媒体
电视卡具有视频采集功能，对没有IEEE1394卡采集的朋友来说，不仅不用花额外的钱，还能发挥电视卡的扩展功能，这是一件很愉快的事。通过S-VIDEO接口或A/V接口进行视频采集（一般DV和电视卡都具有这两类接口），采集后的视频画质基本可满足我们的需要。实现的方法也非常简单，下面我们提供了两种方案供你参考。
方案一 通过S-VIDEO连线实现采集
通过S-VIDEO接口采集DV视频的硬件实现方案包括视频和音频两部分设备，所以必须准备一根S-VIDEO视频线（图1），然后需要一根音频线，一般这两根线DV都随机附带。用S-VIDEO线将DV的S-VIDEO接口与电视卡的S-VIDEO接口连接起来，用音频线将DV的音频接口与声卡输入接口（Line In接口）连接起来即可。

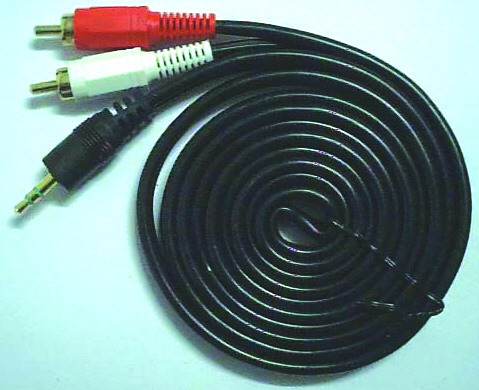

如果DV附送的是双头莲花音频线（图2），而电视卡和声卡上的音频输入接口（LINE IN接口）为3.5mm插口，则需要一根一端是双莲花插头，另一端是3.5mm插头的双莲花音频转接头，这种音频转接头可以在音响商店买到。当然你也可以单独购买一根直接连接DV音频接口和声卡音频接口的音频线。
提示：要通过电视卡采集DV视频，首先你需要一块具备视频采集功能的电视卡，比如Philips SAA713X、Conexant CX2388等解码芯片的电视卡都具备这一功能，其价格一般在120元～400元之间。
方案二 通过AV接口和双头莲花接口实现采集

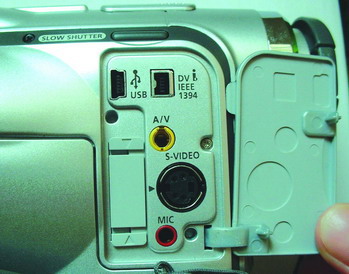

有的DV并没有单独的音频接口，取而代之的是A/V接口（图3），具有A/V接口的都会附送一根3.5mm三头莲花音视频的A/V线，这根线的其中一头是3.5mm音频接头，另一头则是三莲花的AV接头，一般而言，黄色的为视频线，白色的为音频左声道线，红色的为音频右声道线（图4）。这类音视频的A/V线用来连接电视机、家用DVD等设备，让DV视频和声音能在电视机等家用设备上播放。
很显然，DV上的A/V接口能够同时输出音频和视频源到电脑中，如果你的DV具有A/V接口，同时也具备了S-VIDEO接口，但却缺少了音频接口，那么必须通过A/V线进行采集，否则直接通过S-VIDEO线采集的视频没有声音。

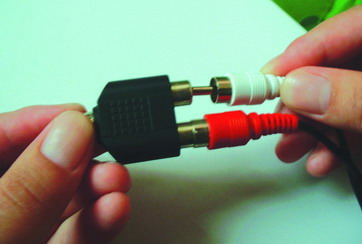

这样一来，通过三头莲花A/V采集的话，同样需要使用一根双头莲花音频接头，在使用时，可以将黄色的作为视频线直接连接到电视卡的AV接口，将其中白色和红色接头连接到双头莲花音频接头接口（图5），之后将双头莲花音频接头的3.5mm音频接头接到声卡的输入接口（Line In接口）即可。
