认识平台（下）——K8主板
电脑学堂
在上期，我们我们向大家介绍了K8主板的一些重要特性以及和i915主板的重要区别，本期，我们接着介绍剩下的部分知识。

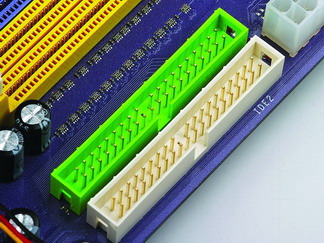

i915主板芯片组只支持一个“IDE接口”，而K8主板所用的nForce4 Ultra、nForce4、K8T890、K8T800 Pro等芯片组，都支持两个IDE接口，因此可以连接四个IDE设备。K8主板的两个IDE设备接口，一般都并排布置在一起，要识别它们也很容易，接口内有39根金属针。此外，K8主板一般也都支持2～4个SATA硬盘接口，其外观与i915主板所用的SATA硬盘数据线接口并没有什么不同。

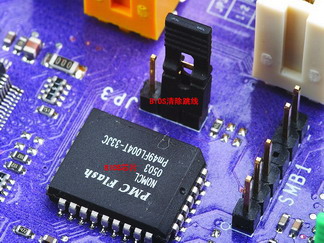

除了上述比较明显的外观区别之外，K8主板与i915主板的结构都差不多，例如都具备PCI插槽、CPU供电电路、主板供电插座、BIOS芯片等等。下面认识一下主板上的一些比较特殊的元器件。首先来看BIOS清除跳线：在BIOS芯片附近，一般都有一个跳线。该跳线由三根金属针及一个跳线帽构成，将跳线帽插在“1-2”针上，BIOS设置可以保存，而将跳线帽插在“2-3”针，BIOS设置就会被清除。

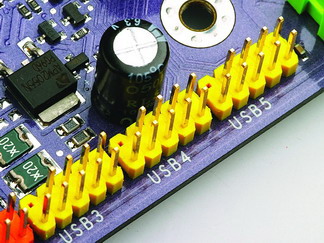

如今的主板芯片组都支持8个甚至10个USB接口，但是这些接口不可能全部集成在主板的侧面。主板侧面一般只集成4个USB接口，其他几个USB接口，可以通过扩展连接卡来连接。在主板上一般会有两个或三个9针连接器，在PCB板上还标有USB字样，这就是USB扩展连接器。按照主板说明书上的说明，用扩展连接器连接到这些接口上，就能使主板可用的USB接口数量增加了。
任何一块主板，都有用来连接机箱控制线、指示灯信号线的插针。这几个插针一般也位于主板下端的边缘部分，可以用来连接机箱电源开关、复位开关、硬盘指示灯、电源指示灯、机箱扬声器等。需要注意的是，不同主板的这几个插针所在的位置往往是不一样的，具体的定义往往也各不相同，因此在安装主板时，必须根据主板说明书来连接这些信号线，以免出错。
在主板上，一般都有2～3个用来连接散热风扇的电源插座。K8主板的这种散热风扇电源插座，一般只有3根金属针，而i915主板所用的插座，使用的是4根针的插座。不管是3根针还是4根针，其中只有2根是用来提供电源的，而另外1～2根是用来监控风扇转速的。在插座旁边的PCB上，一般会用“FAN”来标示，表明这是用来连接散热风扇的。例如“CPU FAN”就表示该插座用来连接CPU散热风扇。

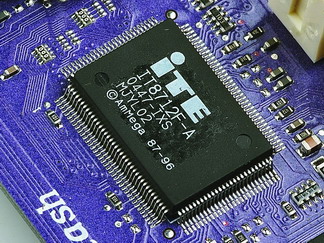

在主板的边缘，一般还能找到一块体积比较大、长方形的芯片，这就是主板I/O芯片。该芯片的功能是提供对键盘、鼠标、软驱、并口、串口、游戏摇杆等设备的支持，新型I/O芯片还具备各种监控及保护功能。目前i915、K8主板采用的I/O芯片，主要有华邦电子（Winbond）的W83627EHF、W83627THF，联阳科技（ITE）的IT8712F等等，它们都支持对CPU进行温度监控及过电压保护，可监控温度、电压等。

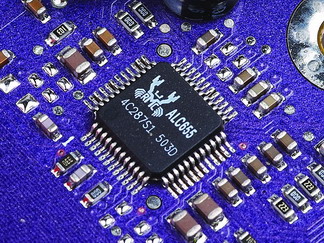

在靠近主板侧面音频接口的部位，一般都能找到一个四四方方的小芯片，比较常见的型号有“ALC655”、“ALC850”、“CMI9880”等等，这些芯片就是音频CODEC芯片，也就是通俗说法中的“集成声卡芯片”。主板所提供的声卡功能，就是通过该芯片来实现的。该芯片的功能及性能，决定了一块主板所提供的集成声卡的功能与性能。在该芯片的四周，有很多很小的电子元件，这些都是滤波电容、电阻。
网卡已经成了主板的标配组件，而网卡功能也是需要控制芯片来进行支持的，因此凡是提供了集成网卡的主板，主板上都会有相应的网卡芯片。一般只集成了一个网卡接口的主板多采用一块Realtek公司的RTL8110或Marvell公司的88E8001芯片，这两种芯片都基于传统的PCI总线，前者属于百兆网卡，后者是千兆网卡芯片。部分主板会集成一块基于PCI Express总线的网卡芯片，常见的有Marvell公司的88E8053芯片。
