掀起MP4的盖头来——迪美AV20完全拆解
电脑学堂
迈入数码影音时代，大量廉价易用的影音产品让无数人的眼睛和耳朵都过了一把瘾。以MP3/MP4为代表的移动影音作为数码影音的一个分支，性能和效果并不是它的首要要求，要真正体现随身听、随身看的优势，它们追求的是在便携性、操作方式和视听效果里面找到一个平衡点。而这几个因素的本质，很大程度是从产品的内部反映出来的。笔者希望通过这篇拆机文章，为大家展现移动影音产品神秘的内部构造，从而更好地了解产品的设计与品质，最终给大家在市场选购产品时提供指导。
MP4被认为是MP3未来的取代者，但由于目前的售价还比较高，加上支持的文件格式少，功能简单，故一直在市场上都没能火起来。
小知识：其实“MP4”这个概念早在三四年前就已经出现了，那时的MP4是个“软件”概念，主要是为保护音乐的版权，并没有流行起来，知道的人也不多。时至今日，又有厂商提出了“硬件”概念的MP4。不同厂家对MP4的定义不同，国内不少厂商主推内置闪存且带外置存储卡插槽的产品。而法国爱可视公司等则力推以微硬盘为存储介质的产品。由于业界对此并没有制定统一的标准，谁才是MP4的正宗血统就不得而知了。
笔者拆解的这款机器是DMTECH（迪美）的AV20，它采用3.5英寸TFT LCD，分辨率为160×234，如图1。支持的播放格式有AVI (视频: ISO MPEG-4)、ASF、MPG、MPEG、WMA及MP3。笔者发现该产品的外观和JNC的SSF-M20完全一样，经拆解比较内部也完全一样，后者只是多了一个FM收音的模块，应该是以OEM（代工）的方式生产的。
下面我们就剖开MP4的“肚子”看看！

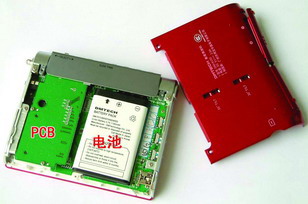

打开后盖，首先看到的是MP4采用的锂电池。容量为1100mAh，3.7V的电压。电池左边绿色的PCB板就是SD读卡器（图2）。

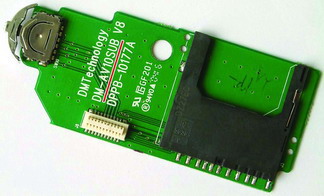

卸下后的读卡器及轮盘电路板。奇怪的是PCB板上面型号为AV10（DMTECH MP4的另外一个型号），如图3。

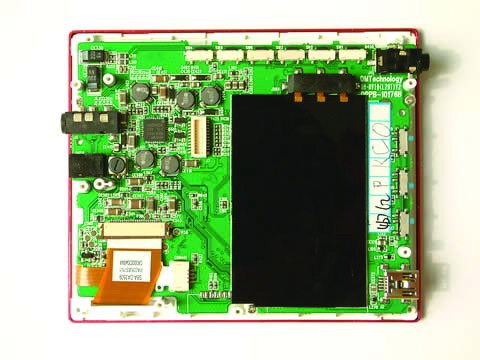

卸下电池和读卡器之后，我们就可看到MP4主板的背面。AV20的电子电路均集中在一块主板上，这面集成的主要是按键、接口及电路的一些外围元件，还看不见有重要的芯片（图4）。

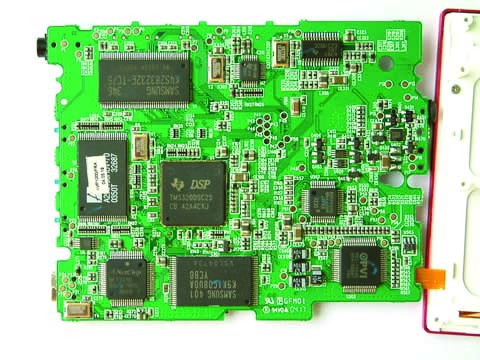

把电路板反过来后，我们就看到主板最重要的一面。可以看到电脑板上密密麻麻地排列着大大小小的芯片（图5）。下面，笔者就为大家分析其中的重要芯片。

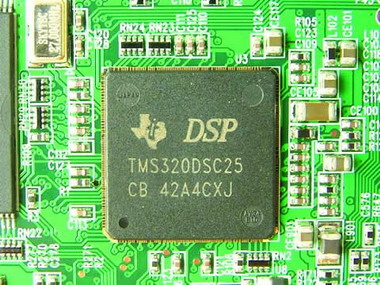

DSP（Digital Signal Processing）也就是我们常说的数字信号处理器，对于MP4来说，DSP也就是MPEG-4的解码芯片，它的作用是以数字形式对信号进行采集、变换、滤波、估值、增强、压缩、识别等一系列复杂的处理，以得到符合我们需要的视频形式。AV20多媒体引擎动力来自TI（德州仪器）的TMS320DSC25 DSP（图6），和爱可视的AV320采用的解码芯片是完全一样的，只是后者属于微硬盘式MP4。
小知识：目前世界上生产DSP芯片的公司主要有TI（德州仪器）公司，AD（美国模拟器件）公司，Technologics（朗讯技术）公司和Motorola（摩托罗拉）公司四大公司，而TI公司则是世界上最大的DSP芯片供应商。TMS320系列产品就是该公司的DSP产品。
三星的Flash芯片（图7），AV20本身集成了128MB或256MB的存储介质。当然，用户要感受一部完整的影片的话，最好另外购买SD卡来扩展存储的空间。
图8中的三星芯片应该是视频的缓存。大家是否知道闪存芯片和内存（缓存）芯片的区别呢？留意引脚即可发现区别。
图9中的芯片为美国NetChip公司的USB2.0控制芯片，能提供USB2.0模式的数据传输功能。
图10中的MAX1566芯片是MAXIM公司的六路高效电源管理芯片。

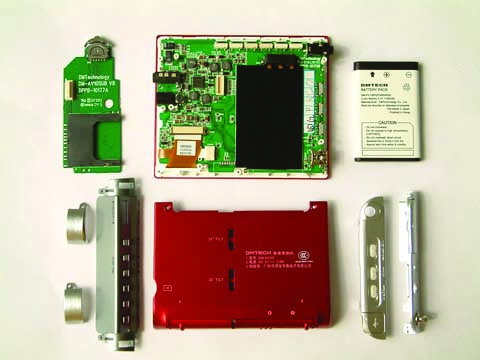

最后，让我们来看看迪美AV20的全家福吧（图11），是不是很简单呢？
芯片的高度集成，让MP4的结构变得如此简单！分析这款DMTECH MP4，目前1980元的定价会有一定的利润空间。其中液晶屏的成本要高于解码芯片，不带大容量存储介质的做法使得价格能降低不少，但对于用户来说并没有省，因为要更好地感受这款产品，就需要有额外的SD卡投资。
