用AutoCAD制作单元房平面图
办公族
现在的楼房结构一般都是框架式，因此在装修之前，我们常常要做一些规划，并对每个房间的布局进行设计，以便在入住前进行装修。当然，我们还可利用AutoCAD为自己设计一套单元房平面图，以便和装饰设计师商量屋内的装修，使装修更顺利。在此，我们以一个两室两厅的住宅为例。
制作工具：AutoCAD2004中文版
创作要点和技巧：单元房平面图的绘制主要是画出墙体、柱子、门洞等，需要注意阵列的应用。
1．在“文件”菜单中选择“新建”命令，创建一个新的文件。输入Osnap命令，打开“草图设置”对话框，然后在“对象捕捉”选项卡中，选中“端点”复选框和“中点”复选框，使用端点和中点对象捕捉模式。
选择“直线”命令，绘制两条直线。然后选择“偏移”命令对正交直线进行偏移，其中竖向偏移的距离依次为2000、2000、3000、2000、5000，水平方向偏移的距离依次为3000、3000、1200轴线网格（该数值应该根据实际房屋建筑图纸来确定，这里只是一个例子的数据）。
2．选择“多线样式”命令 ，弹出“多线样式”对话框。在该对话框中的“名称”文本框中输入“墙体”名称，然后单击“添加”按钮，创建一个新的多线样式。如果要对新的多线样式的具体细节进行设置，可以单击“元素特性”按钮，弹出“元素特性”对话框，将“偏移”的距离设置为120.000，然后单击“确定”按钮，返回“多线样式”对话框。单击“确定”按钮即可完成多样线式的设置。
选择“多线”命令，沿着轴线绘制墙体草图。
命令：Mline
当前设置：对正=上，比例=20.00，样式=墙体
制定起点或[对正（J）/比例（S）/样式（ST）]:ST
输入多线样式名或[?]：墙体
当前设置：对正=上，比例=20.00，样式=墙体
制定起点或[对正（J）/比例（S）/样式（ST）]:S
输入多线比例<20.00>:1
当前设置：对正=上，比例=20.00，样式=墙体
制定起点或[对正（J）/比例（S）/样式（ST）]:J
输入对正类型[上（T）/无（Z）/下（B）]<上>：Z
当前设置：对正=上，比例=20.00，样式=墙体
制定起点或[对正（J）/比例（S）/样式（ST）]:
指定下一点：
指定下一点或[放弃（U）]：
指定下一点或[闭合（C）/放弃（U）]:
指定下一点或[闭合（C）/放弃（U）]:C

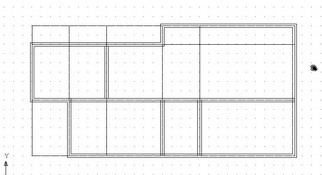

按照设计规划出每个房间的位置，效果如图1所示。
3．选择“多线编辑”命令，弹出“多线编辑工具”对话框，选中其中合适的多线编辑图表，对绘制的多线进行编辑。
命令：Mledit
选择第一条多线：//选择其中一条多线
选择第二条多线：//选择另外一条多线
选择第一条多线或[放弃（U）]:

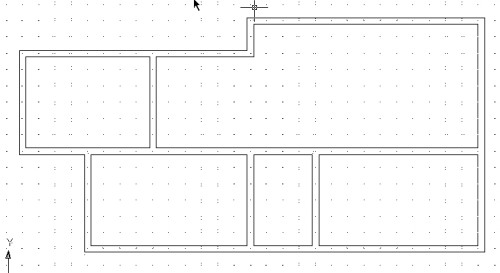

完成编辑后的图形如图2所示。

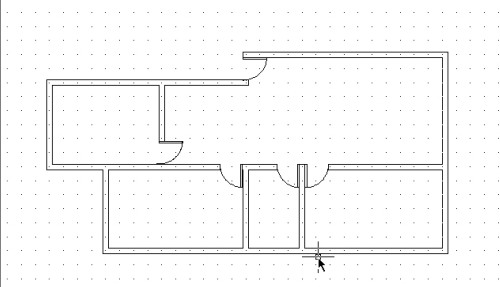

4．选择“插入块”命令，将门的块插入进来，并选择“修剪”命令，对门洞进行修剪，效果如图3所示。
5．选择“图案填充”命令，点击“拾取点”，选择绘制好的墙体，然后回车选择合适的图案，对墙体进行填充。

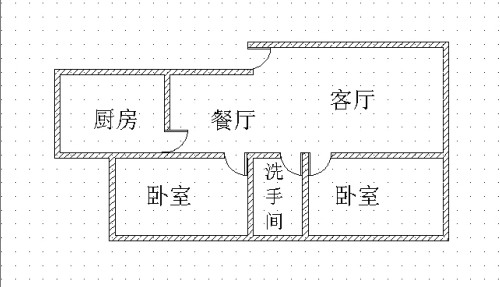

6．选择“单行文字”命令对绘制的单元房平面图添加文字注释（图4）。
提示：在输入文字的时候，必须将文字的字体改为能够显示汉字的字体，如宋体等，否则会在屏幕上显示乱码。
现在，住宅的大致结构已经出来了，大家就可以一目了然，当然非专业人士也可以看得懂。快拿着这份平面结构图去找装饰公司帮你参考参考吧。
