享受超大屏幕带来的快感——显卡双头显示及TV输出专题
特别策划
随着液晶显示器不断降价，从CRT显示器升级到LCD显示器的用户是越来越多。不过，升级后被“淘汰”的CRT显示器，难道就没有利用价值了吗？如果你有两台显示器，不妨玩玩“双头显示”，体验一把超大屏幕的快感。如果你只有一台显示器，那也可以试试将家里的大彩电作为显示器来使用，尝尝在大屏幕彩电上看电影、玩游戏的味道……
什么是双头显示
要了解“双头显示”，首先得知道“双屏显示”：如今的显示器虽然尺寸已经越来越大，但对于图形制作、3D设计等工作而言，显示器的屏幕尺寸实在是太小了。为了解决这个问题，人们想出了“利用多台显示器拼接显示”这个办法。比如用两台显示器分别显示一部分内容，这样用户就可以得到显示面积宽一倍的“超大显示屏”了（图1）。
要实现这种“拼接”，光有显示器是不行的，必须得有显卡支持才行。最初要实现这种功能，都是通过在一台电脑上安装多块显卡来实现的，每台显示器都需要一块显卡。这种方式的弊端很多，于是在1999年，当时著名的显卡制造商Matrox率先推出了具备“双头显示”的Matrox G400系列显卡。
Matrox G400（图2）显卡具备两个D-SUB输出接口，可以同时连接两台CRT显示器并将图像信号同时传送到这两台显示器上。从此，具备两个输出接口的显卡开始流行。
为了能让显卡信号输出到电视机上，显卡上又出现了一种输出接口——TV输出接口。通过该接口，可以将显卡的图像信号输送到电视机上，并且电视机、显示器可以同时显示图像信号。由于目前电视机的信号输入端口主要有S端子、AV复合端子两种，因此显卡所采用的TV信号输出接口也主要是这两种（图3）。
正确设置双头显示
拥有了支持双头显示的显卡，还必须在电脑中正确设置才能让它发挥出应有功效。而在目前采用nVIDIA显示核心和ATi显示核心的显卡，在设置上还是有较大区别的。
nVIDIA显卡的设置方法
1.双显示器显示
如果有两台显示器，并且显卡也具备两个显示器信号接口的话，那么要实现双头显示很简单。
（1）物理连接
如今的显卡主要有两种显示器接口形式——D-SUB和DVI，早期的双头显卡一般都采用双D-SUB接口的方式，而如今的新型双头显卡，则大都采用D-SUB加DVI的形式。因此，可以利用D-SUB来连接普通的CRT显示器，而用DVI来连接具备DVI接口的LCD显示器。
注意：CRT显示器都采用D-SUB接口，因此必须把CRT显示器接在D-SUB接口上。部分LCD显示器也只采用D-SUB接口，并不采用DVI接口，那么此时就得通过转接头将显卡上的一个DVI接口转换成D-SUB接口才行——显卡厂商一般都附送了一个DVI转D-SUB的转接头，将转接头接在显卡的DVI接口上之后，就可以得到一个D-SUB接口了（图4）。
准备好显示器之后，后面的连接就很简单了，只要将显示器的信号线插头插入显卡相应的接口中即可。
（2）软件设置
仅仅从物理上连接好的显卡还不能真正进行双头显示，软件部分的设置才是关键，具体的设置都是在显卡驱动程序控制面板中进行的。不同版本的驱动，设置方法会稍有差异，下面的例子，采用的是nVIDIA 72.12公版驱动（http://www.mydrivers.com/dir120/d48247.htm），操作系统为中文版Windows XP。
小提示：nVIDIA核心的显卡要实现双头输出，并不需要特殊的显卡驱动，只须安装随显卡附带的驱动程序即可，网上下载的nVIDIA公版驱动也可以用。为了使用方便，建议安装版本比较新的中文公版驱动。在连接双显示器之前，先连接一台显示器，并将显卡的驱动安装好。
将两台显示器都连接到显卡上之后，打开显示器的电源，然后启动电脑。进入操作系统后，右键单击桌面，在弹出的右键菜单中选择“属性”。进入显示属性设置窗口之后，点击“设置”标签，然后点击窗口右下方的“高级”按钮。
进入高级显卡属性设置窗口后，点击“GeForce 6600”标签（提示：不同的nVIDIA核心显卡，所显示的名称会有所不同，例如“GeForce 6200”、“GeForce 6600”等）。在该窗口中，可以了解到当前显卡的一些基本信息。
在窗口左边的功能选择菜单栏中，点击“nView显示设置”，此时便进入了nView显示设置窗口（图5）。

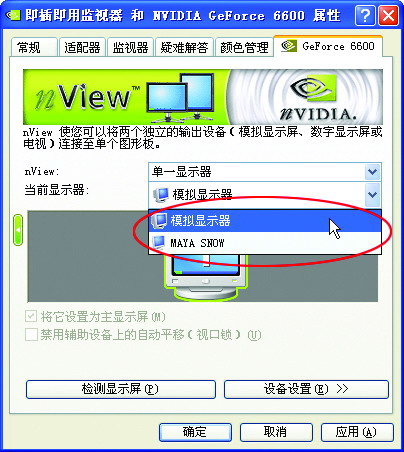

如果两台显示器都连接正确，并打开了显示器的电源，那么点击“当前显示器”的下拉菜单，应该能够看到两台显示器的名称及型号（图6）。
点击“nView”的下拉菜单，会出现“单一显示器”、“复制”、“水平跨越”、“垂直跨越”、“双屏显示（DualView）”等5个选项。显卡默认都是使用“单一显示器”这个设置，也就是只让一台显示器进行显示（图7）。

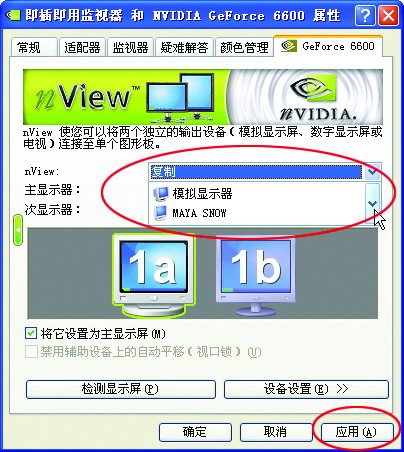

通过“nView”的下拉菜单，就可以根据自己的实际需要来选择相应的双屏显示模式了。比如说我们想让两台显示器显示的内容一模一样（例如一台显示器用来供他人观看，一台供自己观看，此时就可以使用“复制”模式），那么选择下拉菜单中的“复制”选项，此时“nView”菜单的下方会出现“主显示器”、“次显示器”的选择菜单，点击窗口右下角的“应用”按钮，此时两台显示器都会显示出同样的画面（图8）。
此时驱动面板会弹出一个“确认显示设置”的窗口，点击“是”即可保存设置。
2.显示器+TV输出
当人们在电脑上欣赏视频节目时，都会对显示器的屏幕大小表示强烈不满。其实，只要显卡附带了S端子或AV复合端子，我们就能将电脑的图像信号输出到电视机上，实现“显示器+电视机”这种模式的双头显示。
（1）物理连接
如果显卡附带的TV输出端子采用的是S端子，则需要利用S端子将信号输送到电视机上。如今的彩电一般都具备S端子——电视机上输入／输出接口一般都在其后背，我们要找的S端子就在这些输入接口之中（图9）。
要想将显卡与电视机连接起来，我们还得通过一根S端子视频线来完成——该视频线的两端都是S端子接口形式的接口，一般显卡都会附带这样一根S端子视频线。将S端子视频线的一端插在显卡的S端子接口中，另一端插在电视机的视频输入S端子中，也就完成了连接工作。
小提示：如果电视机没有S端子，那该如何将视频信号输入到电视机中呢？对于这种情况，可以通过S端子转AV复合端子的转接线来实现（图10）。绝大部分彩色电视机都具备AV输入端子，因此有了该转接线，不管什么电视机，应该都能享受显卡的TV输出功能了。不过，S端子的信号比AV端子要好，因此建议使用S端子传输信号。
如果显卡附带的TV输出接口是AV复合端子，那么只须利用一根普通的RCA插头的视频线（图11）将显卡的AV接口与电视机的AV输入接口（该接口的颜色为黄色）连接好即可。
（2）软件设置
在设置TV输出之前，首先得保证显卡已经通过视频线与电视机进行了良好的连接，并且得打开电视机的电源，同时得将电视机的信号接收模式由“接收电视信号”改为“接收AV信号”——跟我们平常通过电视机观看VCD、DVD需要将电视机的模式切换到“AV”模式的操作一模一样。
小提示：如今很多显卡都具备DVI、D-SUB、TV等三种信号输出接口，不过nVIDIA的nView技术并不支持三头同时输出，因此在进行TV输出时，即使连接了两台显示器，也只能让一台显示器显示图像。
根据前面讲述的方法进入“nView显示设置”窗口，点击“nView模式”的下拉菜单，将模式改为“双屏显示（DualView）”。接着在下面的“主显示器”、“副显示器”栏中选择“模拟显示屏+电视”（图12）。
小提示：如果发现“主显示器”、“副显示器”栏下拉菜单中没有“电视”，则说明显卡没有检测到电视机的存在。此时得仔细检查显卡与电视机信号线的连接，同时得保证已经将电视机切换到了“AV接收”模式。在“主显示器”、“次显示器”栏中，如果显卡上连接的显示器是LCD显示器，则会出现“数字显示屏+电视”的选项，但只要选择了带“电视”字样的显示模式，显卡的TV输出接口也就启用了。

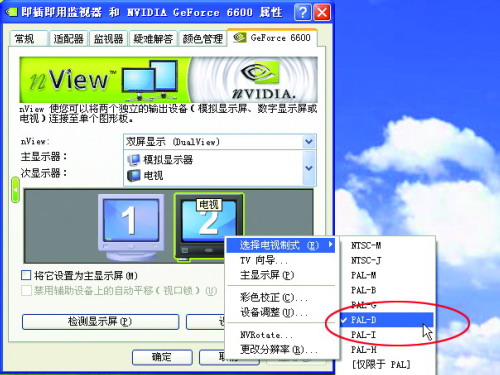

此时窗口中央的设备图片显示栏中会出现一台显示器和一台电视机的图案，右键点击“电视机”图案，点击“选择电视制式”→“PAL-D”（图13）。然后点击面板下方的“应用”按钮，此时显卡的TV接口开始输出信号，电视机上就可以看到图像了。
小提示：中国的电视机制式采用的是“PAL-D”，而显卡驱动默认采用的TV输出制式为NTSC，因此必须在驱动面板中将显卡的TV输出制式改为PAL-D才能让电视机接收到符合自身标准的信号。
如果发现电视机上显示的图像不是很好，比如画面太小、偏移，则可以对电视信号进行局部调整：右键点击电视机图案，然后选择“设备调整”，等进入屏幕调整窗口后，可以在该窗口中调整电视机信号的亮度、对比度、闪烁过滤等参数，点击“屏幕定位”下方的调节框，可以调整画面的大小、位置。在调节这些参数时，得注意观察电视机上的图像变化，以便将信号调整到最佳状态。
如果发现电视机上显示的图片、文字太小，观看很困难，则可以手动调整TV信号的图像分辨率：右键点击“电视机”图案，选择“更改分辨率”，然后在更改分辨率窗口中调整分辨率的大小，一般设定为640×480或800×600比较好。
在使用电视机作为显示设备时，除了可以使用“双屏显示”这种nView模式外，也可以根据自己的实际需要选择“复制”、“水平跨越”、“垂直跨越”等模式。
小提示：在使用显卡的TV输出功能时，视频连接线的质量对电视机显示画面的质量有比较大的影响，如果发现电视机的画面存在波纹干扰，则可以考虑使用屏蔽性更好的视频连接线，以免电磁干扰影响画面质量。
ATi显卡的设置方法
对于采用ATi显示核心的显卡，实现双头显示的方法与nVIDIA显卡大致相同，物理连接方法是一模一样的，但在具体的软件设置方面有较大差异。
1.双显示器显示
如果有两台显示器，并且显卡也具备两个显示器信号接口的话，那么要实现双头显示很简单。
（1）物理连接
ATi显卡实现双头显示的物理连接方法与nVIDIA显卡没有什么不同，只须将显示器与显卡的输出接口连接好，并打开显示器的电源开关，就可以启动电脑进入Windows了。
（2）软件设置
ATi核心的显卡要实现双头输出也不需要特殊的显卡驱动，只须安装随显卡附带的驱动程序即可，建议安装版本比较新的中文版ATi催化剂驱动，例如催化剂5.6版（http://www.mydrivers.com/dir119/d47772.htm）。需要注意的是，目前催化剂驱动是通过“CATALYST Control Center催化剂控制中心程序”来设置显卡参数的，而催化剂驱动本身自带的控制中心程序是英文版的，为了使用方便，建议在安装好显卡驱动后，再安装一个中文版的控制中心程序（http://www.mydrivers.com/dir119/d47766.htm）。
将两台显示器都连接到显卡上之后，打开显示器的电源，然后启动电脑，进入操作系统后，右键单击桌面，选择右键菜单中的“ATi CATALYST Control Center”。

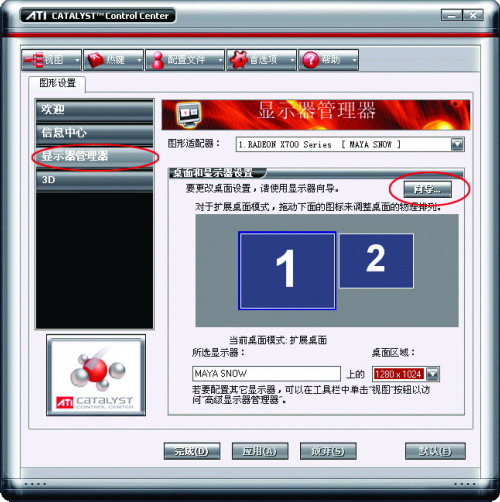

进入“ATi CATALYST Control Center”控制中心程序后，点击“图形设置”菜单栏中的“显示器管理器”，此时就可以看到桌面和显示器设置窗口了（图14）。

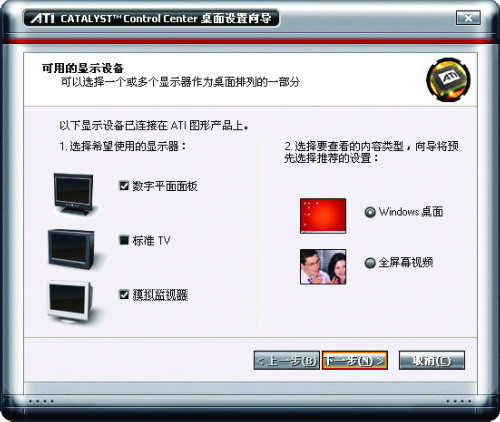

点击“向导”按钮，便可以通过设置向导来设置双头显示了：首先进入的是“可用的显示设备”窗口，在窗口的左边选择用来组成双头显示的设备，如果是一台LCD、一台CRT，那么就选择“数字平面面板”和“模拟监视器”；接着在窗口右边选择内容类型，例如两台显示器都是用来显示程序界面的，那么选择“Windows桌面”（图15）。
点击“下一步”按钮便进入了“多显示器桌面模式”窗口，也就是选择双头显示模式。ATi的催化剂驱动提供了“扩展桌面模式”、“复制模式”、“水平伸展模式”等三种模式。一般情况下，可以选择“扩展桌面模式”，这样可以为每台显示器设置独立的分辨率、颜色质量和刷新率。
点击“下一步”按钮之后，驱动程序会自动根据显示器的类型来设置相应的分辨率。此时可以点击“应用”按钮，让设置生效。此时驱动程序会弹出一个“显示器管理器”通知窗口，要求用户确认显示器的设备已经进行了改变，点击“是”即可。

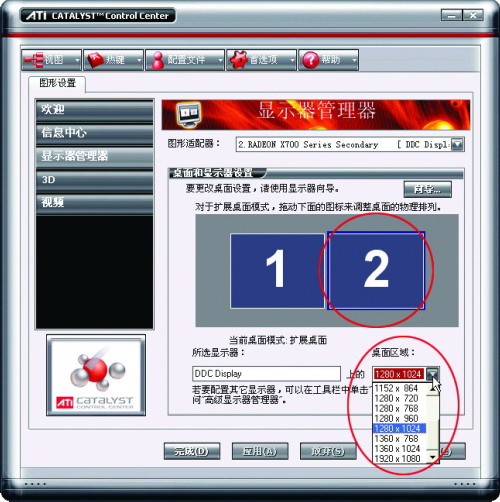

返回到“桌面和显示器设置”窗口后，此时两台显示器都有了画面显示。如果想更改某台显示器的分辨率，则可以在窗口中点击该显示器的序号（1号或2号），然后在下面的“桌面区域”下拉菜单中，选择相应的分辨率（图16）。然后点击“应用”按钮并确认设置改变即可。
（3）修改显示模式
如果想改变双头显示模式，那么可以再次点击“向导”按钮，然后根据提示选择相应的模式即可改变，在此不再赘述。
如果想对双头显示中的显示器进行高级设置，例如修改显示器的颜色质量、刷新率，则必须进入“高级视图”模式——点击控制中心程序的“视图”按钮，选择下拉菜单中的“高级视图”。
等进入“高级视图”模式后，点击“显示器管理器”，此时右边的窗口会显示功能更加丰富的设置窗口。选中某台需要修改分辨率、颜色质量、刷新率的显示器，然后在下面的设置栏中进行相应的设置即可。
2.显示器+TV输出
ATi核心的显卡，只要附带了TV输出端子，自然也能实现TV输出，具体实现的方法很简单。
（1）物理连接
物理连接与nVIDIA显卡相同，只须根据显卡TV输出端子的类型，利用视频线将该接口与电视机的信号输入接口连接起来即可。
（2）软件设置
在设置TV输出之前，首先得保证显卡已经通过视频线与电视机进行了良好的连接，并且得打开电视机的电源，同时得将电视机的信号接收模式由“接收电视信号”改为“接收AV信号”。
启动电脑，进入系统后，根据前面讲述的方法进入“显示器管理器”窗口，同样也点击“向导”按钮，然后弹出“可用的显示设备”窗口，在窗口的左边选择“数字平面面板”和“TV”，或者选择“模式监视器”和“TV”。接着在窗口右边选择内容类型。
点击“下一步”按钮即可进入双头显示模式选择窗口，根据提示完成后续操作即可。

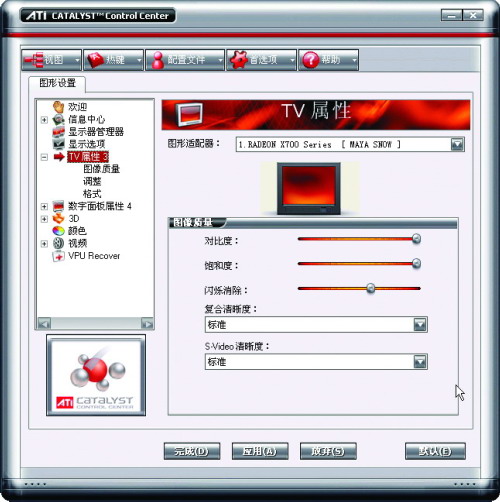

如果发现电视机的显示效果不是很理想，则可以进入“高级视图”模式，然后通过“TV属性3”所提供的设置功能，调整电视信号的分辨率、颜色质量、刷新率、图像尺寸等等（图17）。
双头显示技术已经是一项非常成熟的技术，因此新上市的显卡，不管是低端显卡还是高端显卡都支持双头显示功能，一般都会配备两个显示器信号接口、一个电视机信号接口。善加利用显卡的这些功能，不仅使用成本相当低，同时还能大大提升显卡的应用空间，此外也能给用户带来实实在在的高视觉享受。
哪种显卡具备双头显示功能
显卡要具备双头显示功能，必须显卡核心芯片支持才行，此外还需要驱动程序的支持。目前市场上能见到的显卡，其显卡核心绝大部分都是支持双头显示的。这类显卡最大的外观特点就是具备两个显示器信号接口——两个DVI接口或一个DVI接口加一个D-SUB接口（如图）。
很多显卡除了具备两个显示器信号接口外，同时还提供了一个S端子或AV复合端子来输出TV信号。这种提供三种信号输出接口的显卡，可以实现“显示器+显示器”、“显示器+电视机”这样两种双头显示模式。部分低端显卡则只有一个显示器信号接口，然后再提供一个TV信号输出接口，这样可以利用一台显示器和一台电视机实现“双头显示”。
小知识：显示模式
“nView”的下拉菜单中，具备“复制”、“水平跨越”、“垂直跨越”、“双屏显示（DualView）”等4种双屏显示模式，不同的模式具备不同的特点：
复制模式：利用该模式，可以让两台显示器显示完全相同的内容。不过需要注意的是，此时主显示器和副显示器必须使用相同的分辨率，例如主显示器设置的显示分辨率为1280×1024，那么即使副显示器是一台15英寸的CRT显示器（其最佳分辨率为800×600），它也会自动以1280×1024这样的分辨率来进行显示。
水平跨越：利用该模式，两台显示器将横向“拼合”，形成一个屏幕特别宽的虚拟显示器。例如主、副显示器的分辨率都是1280×1024，那么拼合后的屏幕，其分辨率就达到了2560×1024。与复制模式一样，水平跨越模式下的两台显示器，必须使用相同的分辨率。
垂直跨越：利用该模式，两台显示器将纵向“拼合”，形成一个屏幕特别高的虚拟显示器。例如主、副显示器的分辨率都是1280×1024，那么拼合后的屏幕，其分辨率就达到了1280×2048。与复制模式一样，垂直跨越模式下的两台显示器，也必须使用相同的分辨率。
双屏显示（DualView）：该模式是nVIDIA特有的双屏显示模式，在该模式下，两台显示器的屏幕也将进行横向拼合，不过两台显示器可以独立设置分辨率、颜色深度和刷新率。例如一台19英寸的LCD（最佳分辨率为1280×1024）和一台15英寸的CRT（最佳分辨率为800×600）组成双屏显示，那么就可以为CRT显示器设置较小的分辨率，从而获得最佳的显示效果。
