在AutoCAD中，xline命令用于创建构造线（辅助线），很多朋友可能还从没使用过这个命令，觉得它如同鸡肋。本文将要介绍xline命令在绘图过程中的4个典型应用，让你领会到该命令在解决特定问题时的独到之处。
1．绘制角平分线
绘制角平分线，在AutoCAD中可以通过几何辅助作图法解决，就像大家在学习工程制图时所采用的方法。实际上，使用xline命令解决这个问题非常的方便。
命令： xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]： b
指定角的顶点：拾取两条直线的交点。
指定角的起点：拾取组成角的一条直线上除交点外的任一点。
指定角的端点：拾取组成角的另一条直线上除交点外的任一点。
指定角的端点：按下Enter键结束命令。
2．过直线上（外）一点作直线的垂线
大部分人会通过一个变通的方法来完成这个任务，例如，先使用COPY命令复制该直线（复制得到的直线与原来的直线重合），然后将复制得到的直线绕指定点旋转90°，并适当移动直线，使之通过指定的点。
实际上，完全可以使用xline命令非常干净利落地完成这个任务。
命令： xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]： a
输入构造线的角度 (0) 或 [参照(R)]： r
选择直线对象：选择已知的直线。
输入构造线的角度 <0>： 90
指定通过点：选择要求垂线通过的点（直线上或直线外均可）
指定通过点：按下Enter键结束命令。
或者，按照下面的方法操作更为简捷。
命令： xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]： 按下Shift键的同时单击右键，从弹出的快捷菜单中选择“垂足”菜单项，启动对象捕捉。
per 到单击已知直线上的任意点。
指定通过点：选择要求垂线通过的点（直线上或直线外均可）
指定通过点：按下Enter键结束命令
3．过曲线上任意一点作曲线的法（切）线
创建曲线上已知点的法线。单击“绘图”工具栏的“构造线”按钮，按照命令提示进行操作。
命令： xline

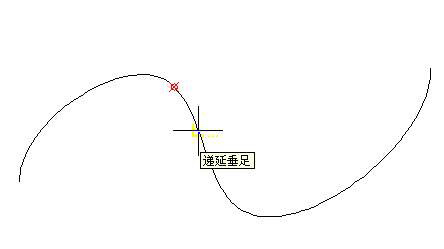

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]： per 到按下Shift键的同时单击右键，从弹出的快捷菜单中选择“垂足”选项，启用垂足捕捉。此时将光标移动到曲线上，系统会出现“递延垂足”的提示，如图1所示，在曲线上任一点处单击左键。
指定通过点：此时在曲线上移动光标，会出现一条随着光标移动的构造线，将光标移动到要创建切线的点上，单击左键，如图2所示。
指定通过点：按下Enter键结束命令，完成法线的创建。

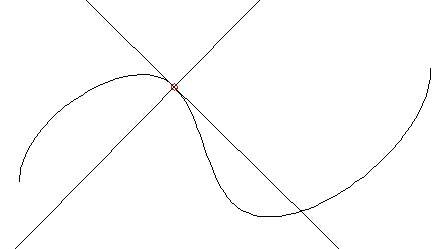

创建该点的切线。用同样的方法，创建通过指定点、垂直于法线的一条构造线，也就是曲线上指定点的切线，如图3所示。

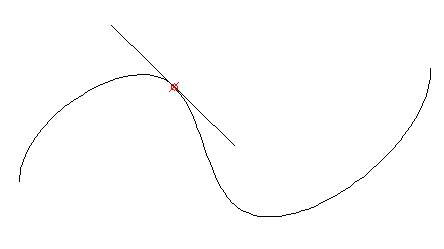

删除曲线上该点的法线，然后使用BREAK命令对切线进行打断处理，得到曲线上指定点的切线，如图4所示。
