通晓维护之道（上）——EPSON 830U喷打拆解
电脑学堂
数码相机的逐渐普及，带动了整个数码影像业的发展。作为影像输出设备的彩色喷墨打印机，也开始逐渐普及起来。但是，彩色喷打是一种需要精心维护的设备，也是故障发生率较高的外设之一。拆开机器，更换墨盒、给滑轨上油是用户经常要做的事。因此，本期迪迪就为大家介绍如何正确拆解喷打以及认清其内部零部件，帮助大家以后更好地做维护工作。
830U是一款EPSON推出的彩色喷墨打印机，能够以每分钟14页左右的速度打印A4幅面的黑色文本，也能以3分11秒左右一张的速度打印A4幅面彩色照片（720dpi）。830U的最高分辨率为5760（经优化）×720dpi，参考价格为1020元。它是一款典型的消费级彩色喷打，拆解分析它的全过程必将对大家以后的维护操作有所帮助。
一、观察及准备工作
细观830U的外壳，只能在其右后部看到一处有螺丝。在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该错觉提醒了我们“一定要仔细观察各部件之间的关联”。如果你将这一原则牢记于心，那么830U在恢复时将会完好如初。
我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。拆解前830U的透明护盖并不需要取下。我将会在一些重要步骤的结尾进行分析小结或者对可能出现的故障并进行分析。
二、拆解步骤

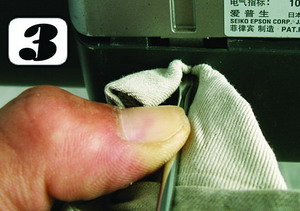

1．外壳。外壳是通过七处卡扣与底座固定的。机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照图2的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。为了防止刮伤，建议按照图3所示的方法开启后部的三个卡扣。至此，外壳便可顺利取下。
注意：由于售后条例规定了发现拆机迹象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。

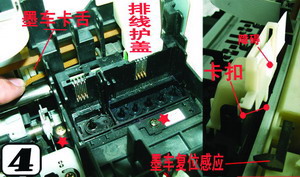

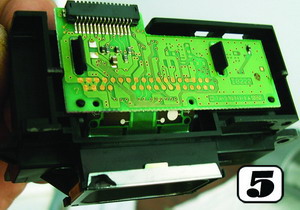

2．喷头。比较好的拆卸位置是将墨车移至滑轨中部（图4），如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。取下墨盒以及压盖的方法很简单，请恕不作讲解。图4右侧所示为数据排线护盖的特写，它只是通过两处卡扣固定在墨车上，但要注意弯折的排线会阻碍拆卸，可以用镊子等扁平工具辅助，注意不要刮伤排线。取下护罩后可向上拔出两根排线，将固定喷头的两处螺丝拧起，按左－右顺序即可提起喷头（图5）。
喷头可以独立拆解，也就是说我们在平时维护喷头时，并不需要取下外壳的。另外如果使用兼容墨水，那么在送交售后之前，可先行取下喷头用增压或负压法清洁喷头内部。

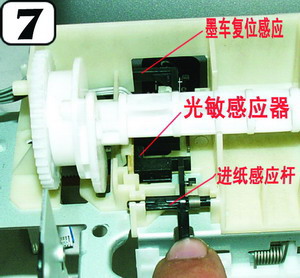

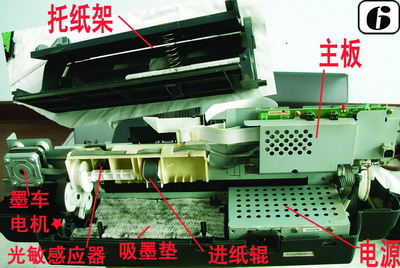

3．托纸架。它只有两处螺丝固定，拧起后便可向后抽出（图6）。这时，我们可以看到废墨仓中的吸墨垫，厚厚的可有好几层啊！上面可以看到进纸辊和一个光敏感应器（图7）。我着重介绍这个光敏感应器，它有两个弹簧杠杆：下方杠杆负责进纸感应；上方的杠杆负责墨车复位感应。
分析：进纸辊上面的灰色胶辊会因时间、温度、灰尘或打印纸质量等等因素降低摩擦力，从而影响送纸效果。光敏感应器的安放位置并不容易积累灰尘，需要清洁时只要用棉签轻擦一下即可。墨车的复位感应杆会表现出一个比较大的问题：墨车撞车，我会在第9步骤作出详细分析的。

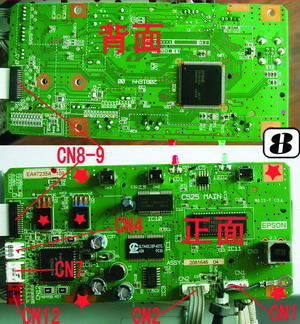

4．主板。首先要将其护罩取下，它由四处螺丝固定，拧下即可。而板上的散热片由于两个螺丝拧得比较紧，需要用钳子辅助，取下后便可以看到主板上共连接有6个数据／电源接口（图8），它们分别是：CN8-9，喷头数据排线；CN4，光敏感应器排线；CN7，送纸电机控制；CN12，墨车电机控制；CN2，电源；CN1，前置USB接线。有的插接口设计很巧妙的，需要用镊子辅助来拆下数据线。
小结：在主板附近的外壳没有设计散热孔，这也许考虑到了触电的问题，但在夏天机器工作起来按钮周围会变得很热。

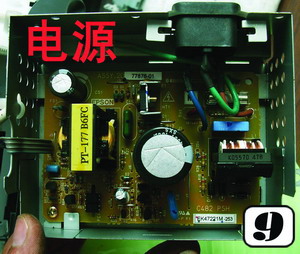

5．电源。它位于废墨仓旁边，共四处有螺丝，先行拧出固定于底座的两处螺丝后，可直接抽出电源，再拧出剩余两处螺丝便可取下电源护罩，其内部一览无余（图9）。
