认识平台——i915主板

电脑学堂

电脑主板又被称为“母板”,它决定了电脑该采用何种CPU、内存、显卡等,是硬件系统最基础、最重要的部件,它的重要性不言而喻。本期,我们首先来认识一下目前市场上正广泛使用的Intel 915主板——支持LGA775接口的Intel P4和赛扬处理器,采用i915P、i915G、i915PL等i915系列芯片组的主板产品。

1

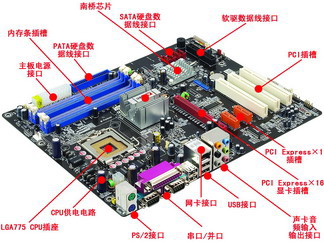

i915主板仍然采用ATX架构,因此与传统的ATX主板相比,主板上元器件的布局基本上是一样的。目前我们所看到的i915主板,其长宽尺寸比较大,俗称“大板”(长宽尺寸为30.5 cm×24.4cm,这是ATX规范定义的“ATX标准尺寸”),尺寸比常见的主板(30.5 cm×22.0cm,这种规格的主板也常被称为“标准ATX”,实际上ATX规范中并没有该尺寸)要稍微宽一些。

2


i915主板的CPU插座位于主板上方的中央。i915主板支持LGA775接口的CPU,该接口的CPU是没有金属针脚的,它通过触点与主板上CPU插座的触针进行连接。由于构造发生了变化,因此i915主板上的CPU插座不再采用塑料插座,而是金属插座,同时也取消了用来固定散热器的塑料支架,散热器通过自身的四个卡销来进行固定。

3

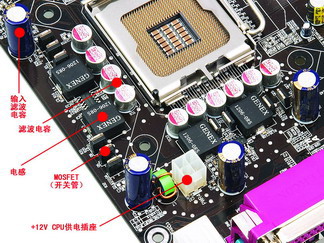

CPU插座周围有很多电容、电感等元件,这就是“CPU供电电路”。通过该电路,将电源输入的+12V直流电降压、滤波后,变成高质量的低压(根据CPU的工作电压而定)直流电。其中个头比较高大的电容是输入滤波电容,很矮小的电容则对降压后的电流进行滤波,过滤掉电流中的杂波。那个“黑匣子”里面藏的是电感,也起滤波、稳压的作用。开关管则起着“变压”的作用,是供电电路中的关键元件。

4

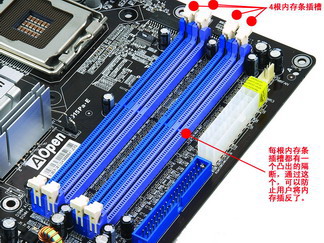

在CPU插座的右边,有4根或者2根很长的插槽,这就是内存条插槽。i915主板支持DDR2、DDR两种类型的内存条,目前市场上的i915主板大多是支持DDR内存的产品。从外观上来看,DDR2与DDR内存插槽的长度是一样的。4根内存条插槽一般有两种外观颜色,一般情况下,将两根内存条插入颜色相同的两根插槽中,就可以实现“双通道”,这也是厂商为了方便用户使用而采用的人性化设计。

5

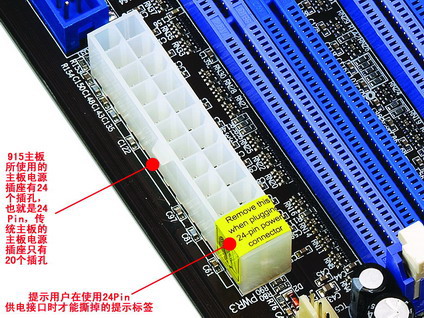

在内存条插槽的附近,有一个白色的、内有24个插孔的插座,这就是24Pin主板电源插座。主板供电插座用来连接电源的供电插头,主板上元器件工作所需的电流,都是经过该插座和CPU插座附近的+12V供电插座输入的。i915主板与其他主板外观很大的一个区别,就是这个24Pin的插座,其他主板一般都采用20Pin的插座。不过,i915主板仍然兼容传统的20Pin电源插头。

6

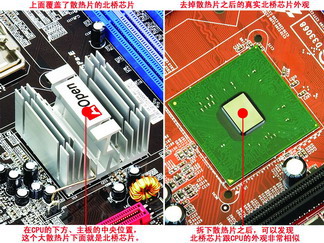

在CPU的下方、主板的中央位置,有一个比较高大的金属散热片或者散热风扇,在散热片的下方,就是北桥芯片。i915主板的北桥芯片比较大,看起来像一块CPU。实际上北桥芯片的设计、制造非常复杂,它是CPU、内存、显卡等设备进行沟通的桥梁,同时它也负责与南桥芯片进行信息交换。北桥芯片是主板的“神经中枢”,工作繁重,因此发热量比较大,必须加装散热器才能保证它能正常工作。

7

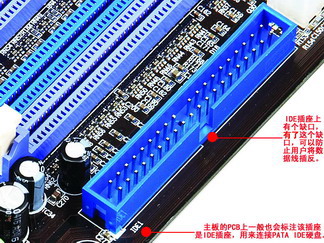

在内存条插槽的附近,一般有一个蓝色的、比较短小的插座,这个插座有39根金属针脚,这就是俗称的“IDE接口”。该接口可以连接传统的PATA接口的IDE硬盘、光驱等设备。由于硬盘的接口正前面向SATA过渡,因此i915主板上一般只有一个IDE插座,只能连接两个IDE设备,而其他类型的主板,一般都会有两个这样的插座,可以连接四个IDE设备。

8

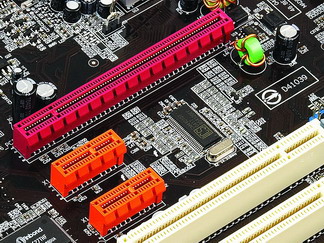

在主板的中央,有一根很长的插槽(暗红色的插槽),这就是i915主板外观上的另外一大特征:用来安装PCI Express总线接口显卡的PCI Express×16插槽,整个主板上只有一根这样的插槽。在它的下方,有两个很短的插槽(橙黄色的插槽),这就是PCI Express×1插槽,用来安装PCI Express×1接口的网卡、声卡等设备,i915主板上一般会有两到三个这样的PCI Express×1插槽。

9

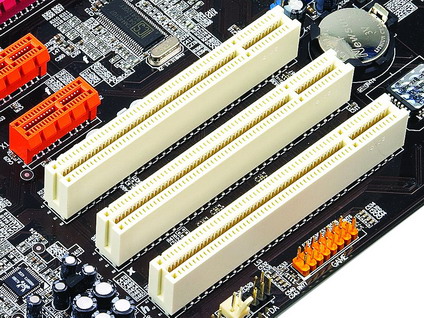

紧挨着PCI Express×1插槽的三根长度比PCI Express×1插槽长、比PCI Express×16插槽短的白色插槽,就是非常常见的PCI插槽。虽然在i915主板上,AGP接口已经被淘汰,但PCI插槽依然得以保留。这种PCI插槽可以用来安装PCI接口的网卡、声卡、电视卡、采集卡等扩展设备,是目前应用非常广泛的接口。在i915主板上,一般有两到三个这样的插槽,位于主板的下端,颜色多为白色。

10

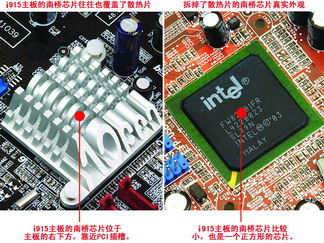

在PCI插槽的右边、主板的右下方,也有一个散热片覆盖的芯片,这就是南桥芯片。南桥芯片负责硬盘、光驱、USB等等输入/输出接口,它与北桥芯片协同工作,也是主板上最重要的芯片之一。南桥芯片和北桥芯片一起被称为“主板芯片组”,它们的功能也就决定了一块主板的大致功能。一般来说,南桥芯片的工作量远不及北桥芯片那么繁重,因此芯片结构相对要简单一些,发热量也不是很大,可以不装散热片。

11


在南桥芯片的旁边,有四个小插座,这就是i915主板上的SATA硬盘数据线插座,i915主板所采用的ICH6系列南桥芯片支持4个SATA接口。目前硬盘的接口都开始往SATA接口过渡,SATA具有传输速率快、连接简单、支持热插拔等诸多优点。SATA硬盘数据线插座比较小巧,主板生产商一般会采用红色、橙色、黑色等颜色的插座。每个SATA硬盘数据线插座可以连接一个SATA硬盘。

12

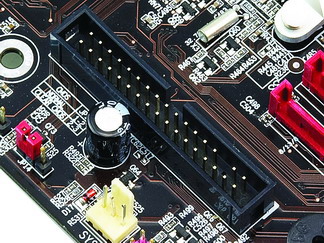

在主板的下方,一般还有一个类似PATA IDE插座,一个比PATA IDE插座稍微短一点的插座,它就是用来连接软驱的软驱数据线插座,内有33根金属针脚。该插座与PATA IDE硬盘数据线插座一样,也有一个缺口,这样可以防止用户在连接数据线的时候将插头插反。

13


在南桥芯片附近,一般都能找到一个纽扣电池,而在纽扣电池的旁边,又能找到一个长方体、嵌入一个插槽的黑色芯片,这个芯片就是主板上非常有名气的"BIOS芯片"。BIOS是“基本输入输出系统”的英文缩写,它是一种底层程序,只有通过它,主板才能协调各种硬件并顺利启动。BIOS本身是一种软件,它保存在BIOS芯片中,并通过纽扣电池的电力来维持BIOS芯片中的BIOS设置参数。

14


在主板靠近CPU插座的侧面,这里有很多接口,主板上的很多输入/输出接口都布置在这里,例如用来连接键盘、鼠标的PS/2接口,用来连接USB设备的USB接口,用来连接网线的网卡接口,用来连接音箱、麦克风的声卡输入及输出接口。在这些接口中,两个串口及一个并口的作用已经不大,目前采用并口或串口作为接口的设备越来越少了。因为USB接口的设备越来越多,主板上一般都集成了四个USB接口。

15

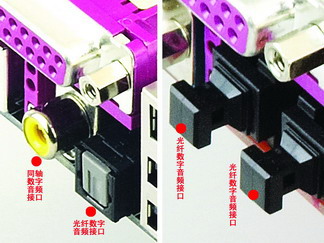

在主板侧面的输入/输出接口中,除了上面那个图片中所介绍的接口外,部分i915主板还在该部位集成了同轴数字音频接口、光纤数字音频接口。同轴数字音频接口外观是圆形的,类似电视机的RCA接口,这种接口可以连接各种音频设备。光纤数字音频接口是一种高保真的传输接口,通过特殊的光纤连接线进行连接,需要注意的是,图片中黑色凸出的部分,实际上是光纤接口的防尘盖,使用时须拔掉它。
