“芯”静自然凉——GeForce 6600显卡散热系统改造实战
PC·DIY
DIY目标：给GeForce 6600显卡安装热管散热器，提升超频潜能
DIY指数：★★★★

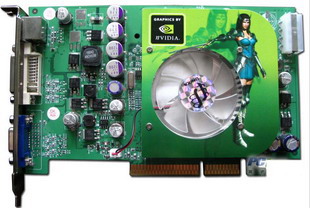

最近，笔者购买了一款双敏速配6618超强版显卡（AGP 8×接口），这款非公版GeForce 6600显卡采用了GeForce 6600GT的6层PCB板设计和DDR3显存（图1），核心/显存的默认频率为350MHz/800MHz。
显卡超频遇到问题
为了检验这块显卡的超频能力，我直接把核心/显存提升到500MHz/1000MHz并进行测试，结果系统运行很稳定，配合已超频的Sempron 2400+（超至2.2GHz），然后运行3DMark03，得分比超频前增加了26％，达到了7600多分。不过，当我把核心/显存频率再往上调时，电脑就开始出现花屏现象。
我仔细观察这块显卡的散热系统，发现散热片是被上下两个对角卡扣固定在PCB板上。不过，散热片似乎有些倾斜，核心芯片没有被完全覆盖住，这样不仅使散热效果大打折扣，而且极易导致核心被压坏。另外，散热片虽然很大（显存部位也贴有很厚的导热胶垫），但根本没有和显存“紧密接触”，这也给显存散热带来隐患。尤其让人无法忍受的是，这款散热器的风扇噪音比较大。正好手边有一套酷冷至尊出品的酷飞显卡热管散热器，于是我决定给显卡更换散热系统！
给显卡换“散热服”
将显卡原配散热器拆下后，我试着将酷飞显卡热管散热器装上，但是这块显卡采用了桥接芯片，酷飞散热器的底座“照顾”不到桥接芯片。怎么办？既然GeForce 6600GT显卡为桥接芯片单独安装散热片，那这块速配6618也可以这样做，而且它采用了GeForce 6600GT的6层PCB板设计，完全可以承受热管的压力。因此，我选用Tt盒装内存散热片来为桥接芯片散热，该散热片大小、高度都刚好与酷飞散热器导热底座相匹配，装好后不会影响热管散热片的安装，并且桥接芯片两边都留有卡扣孔。
步骤1：首先取出Tt盒装内存散热片，并放在显卡PCB板上仔细测量，确定散热片上开孔的位置。开孔的工具：榔头一把、大号粗水泥钉若干（供随时更换）。如果有条件，也可以用最小号的电钻。
步骤2：开孔之后，用小号十字螺丝刀在孔内来回搅动几下，使孔内光滑，然后用锉刀锉平接触面的突出部分（如果不锉平，可能会导致显卡短路）。
步骤3：将显卡原配散热器上桥接芯片部分的减压胶垫用小号美工刀（也可以用刮胡刀片）小心切下，并粘贴在桥接芯片上，用塑料卡扣穿进刚开好的孔内，然后将制作好的散热片放在一边，等待安装。

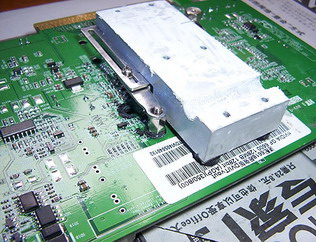

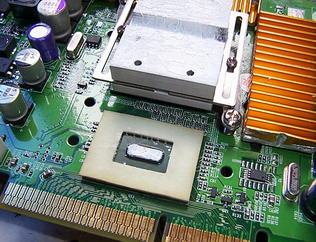

步骤4：接下来就是改造显卡主散热系统，先给显卡核心芯片涂抹适量导热硅脂，然后将热管散热器从包装盒内拿出，找准核心芯片周围的安装孔，安装导热底座（见图2和图3）。
注意：拧显卡背面的加固螺丝时，要一边拧两下，然后换一边再拧两下，否则导热底座在压力的作用下容易倾斜，轻则导致核心没有被完全覆盖，重则压坏核心芯片。

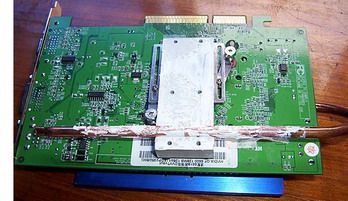

步骤5：接下来根据显卡背面螺帽情况，安装背板固定底座，安装底座时最好把热管插上，并根据热管的位置进行调整（图4），如果热管太高，可以轻轻压迫热管使之变窄，但千万不要用蛮力。
步骤6：接下来安装显存散热片，根据显存周围元件的位置和导热底座之间的空隙，对散热片进行切割，这个难度不大，使用小钢锯就能在几分钟内完成。
步骤7：将散热片上的金属碎屑清除干净，将Tt盒装内存散热片中自带的导热双面胶垫贴在显存上（事先应根据显存尺寸大小进行剪切），然后我们就可以粘贴散热片了，注意一定要压紧散热片。显存散热片装好后就要进行桥接芯片散热片的安装，给桥接芯片的核心涂抹一点导热硅脂后，将两个卡扣对准PCB板卡扣孔，均匀用力同时按下，将散热片卡住就可以了（图5）。

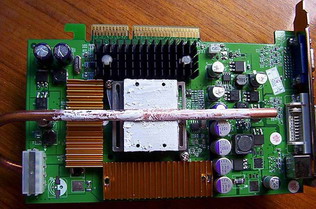

步骤8：最后的步骤就很简单了，在显卡核心芯片的导热底座上涂抹导热硅脂，安装热管和散热片（热管一定要安装在中间，这对改善散热效果很有帮助），在热管散热片的凹槽中也涂抹导热硅脂。最后上紧螺丝并安装好风扇就完成了（见图6和图7）。
效果测试

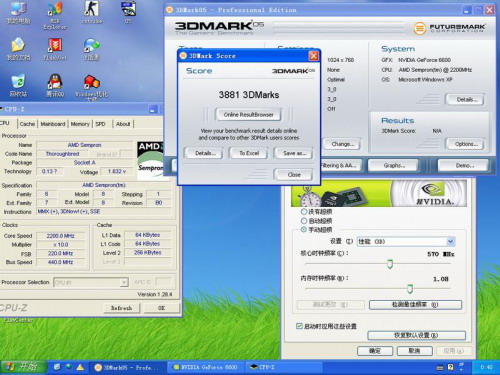

硬件改造结束，接下来要进行测试，检验效果了。将显卡风扇的三针插头插到主板供电插座上，装好显卡，进入系统进行超频，结果核心/显存频率最高分别提升到570MHz/1080MHz，然后配合超频到2.2GHz的Sempron 2400＋，运行3DMark03测试软件，得分为8456分，而3DMark05的测试也取得了3881分的好成绩（图8），完全达到了“Pentium4 3GHz+GeForce 6600GT（PCI-E接口）”平台的成绩，测试结束后查看显卡核心芯片的温度，也只有61℃左右。改造终于成功了！
编后：盛夏，我们的“爱机”又要接受“热情”的考验，为了给电脑创造一个“冷静”的工作环境，许多DIY朋友都动手对配件的散热系统进行改造，这样做非常好，但有一点要提醒大家，对配件进行硬件方面的改造，无疑会失去产品原有的质保，请大家谨慎从事。
