巧用AutoCAD绘制低音炮音箱
办公族
通过本文你能学到：
灵活运用立方体 灵活运用三维镜像 如何使用Union命令
一、绘制副音箱
1.单击“视图”中“三维视图”下的“西南等轴测”命令，然后再单击“长方体”按钮或者在命令行中直接输入Box。
命令：Box
指定长方体的角点或[中心点（CE）]<0,0,0>：CE
指定长方体的中心点<0,0,0>：
指定角点或[立方体（C）/长度（L）]：-50，50
指定高度：10
效果如图1所示。
2.单击“长方体”按钮或者在命令行中直接输入Box。
命令：Box
指定长方体的角点或[中心点（CE）]<0,0,0>：-5，-20，5
指定角点或[立方体（C）/长度（L）]：5，50，35
效果如图2所示。
3.单击“长方体”按钮或者在命令行中直接输入Box。
命令：Box
指定长方体的角点或[中心点（CE）]<0,0,0>：-50，-50，28
指定角点或[立方体（C）/长度（L）]：50，50，128

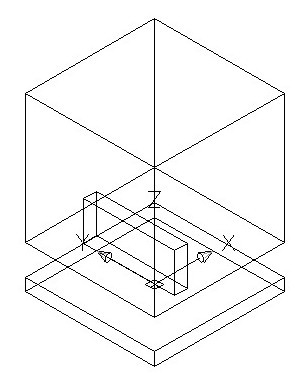

效果如图3所示。
4.单击“圆柱体”按钮或者在命令行中直接输入Cylinder。
命令：Cylinder
当前线框密度：Isolines＝4
指定圆柱体底面的中心点或者[椭圆（E）]<0，0，0>：0，-40，128
指定圆柱体底面的半径或者[直径]（D）]：30
指定圆柱体高度或者[另一个圆心（C）]：-100

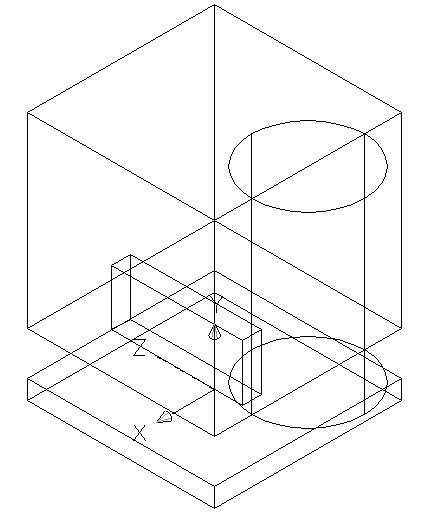

效果如图4所示。
5.单击“并集”按钮或者在命令行中直接输入Union。
命令：Union
选择对象：选择圆柱体和第三个长方体
选择对象：
二、绘制主音箱
1.首先要调整Ucs坐标，在命令行中直接输入Ucs。
命令：Ucs
当前Ucs名称：*主视*
输入选项[新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）?/世界（W）]<世界>：*世界*
指定绕X轴的旋转角度<90>:
2.单击“长方体”按钮或者在命令行中直接输入Box。
命令：Box
指定长方体的角点或[中心点（CE）]<0,0,0>：110，-5，100
指定角点或[立方体（C）/长度（L）]：@230,300,-200

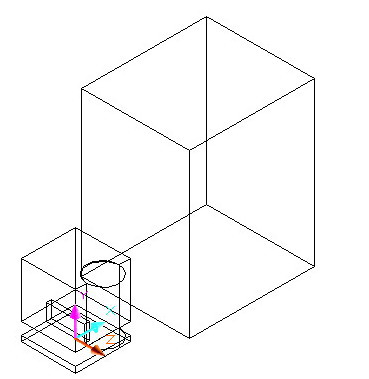

效果如图5所示。
3.单击“长方体”按钮或者在命令行中直接输入Box。
命令：Box
指定长方体的角点或[中心点（CE）]<0,0,0>：-135,20,100
指定角点或[立方体（C）/长度（L）]：@180，250，5
效果如图6所示。
三、三维镜像处理
选择“修改”中“三维操作”下的“三维镜像”命令或者在命令行中直接输入Mirror3d。
命令：Mirror3d
选择对象：选择左侧的音箱。
选择对象：
指定镜像平面（三点）的第一个点或[对象(O)/最近的(L)/Z轴(Z)/视图(V)/XY平面(XY)/YZ平面(YZ)/ZX平面(ZX)/三点(3)]<三点>：225，-5，100
在镜像平面上指定第二点：225，295，100
在镜像平面上指定第三点：225，295，-100
是否删除源对象？[是(Y)/否(N)]<否>：
效果如图7所示。
四、消隐和渲染上色
选择“消隐”命令或者在命令行中输入Hide，进行消隐处理，得到效果如图8所示。
最后单击“带边框体着色”按钮或者选择视图中的渲染命令，给音箱的各个部分加一些合适的颜色，这样整个制作就完成了，一款漂亮的低音炮音箱就出现在我们面前。效果如图9所示。
