大容量的秘密——亚迅M8472微硬盘MP3拆解
电脑学堂
前两期，迪迪为大家拆解分析了目前市场主流的闪存型MP3产品，在本系列结束的最后一期，我们一起来看看市场的另一类主流MP3——微硬盘型MP3，大家可以仔细比较它和前面介绍的闪存型MP3在硬件架构上有何异同。
微硬盘型MP3是一类以微硬盘作为音乐存储介质的MP3产品，如目前风靡全球的iPod就是这样的产品。微硬盘型MP3的特点是容量大，一般都具有数GB的容量，这也是它相对闪存型MP3的最大优势。但是，微硬盘MP3相对闪存型MP3也有其劣势，如产品体积不可能做得很小、更耗电、抗震性差等。所以，一款成熟的微硬盘MP3产品必须很好地协调上述问题。下面，我们就以亚迅M8472这款产品为例，来看看微硬盘MP3的内部构造。
仿iPod的外形设计

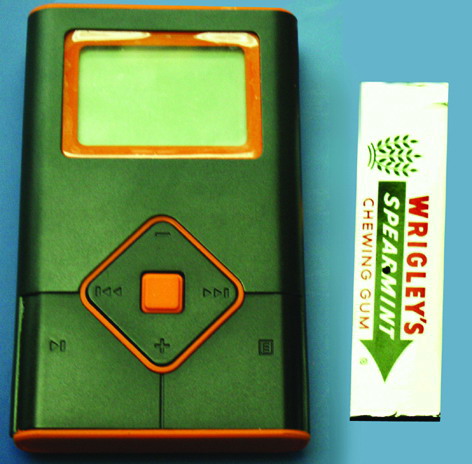

亚迅M8472是一款仿iPod设计的产品（如图1），它在外观、体积、按键设计等方面和iPod都比较类似，而外部接口全部集中在顶部（图2）。

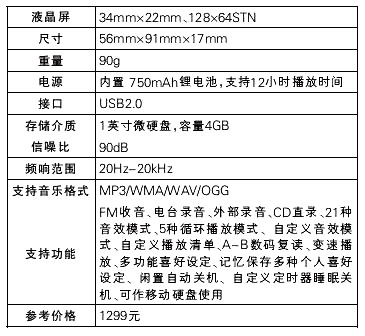

产品主要规格见下表：
深度拆解

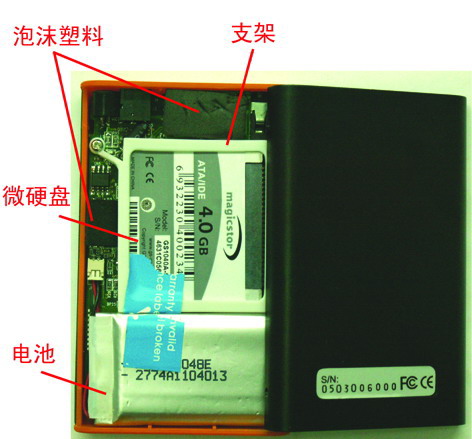

亚迅M8472比较容易拆开外壳，只需要旋下其两侧的4颗螺丝即可打开后盖（图3）。首先看到的最大两个部件是微硬盘和电池。微硬盘被固定在支架中，且上侧和左侧填充了泡沫塑料。电池和我们上期拆解的月光宝盒F820的内置锂电池类似。电池和微硬盘间贴着质保标签，要彻底拆开产品，我们不得不将它撕开。
从这里，我们可以看出微硬盘型MP3在设计上必须考虑的一点——抗震。微硬盘的支架以及周围填充的泡沫塑料都是为这一目的而设计的。

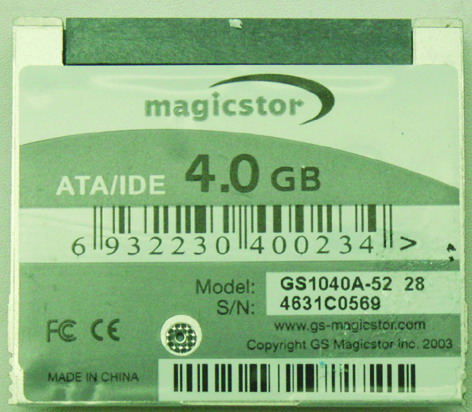

取下泡沫塑料，松开支架，我们就可以将微硬盘拔下来了（图4）。这是一块南方汇通公司的1英寸微硬盘产品，容量4.0GB。
拔下电池插头，可以很轻松地将电池取下来（图5）。由于微硬盘耗电远大于闪存，所以其电池容量也高达750mAh。
取下微硬盘和电池之后，可以看见机器内部只有一块电路板，旋下四周螺丝就可以将电路板取下来。产品已被完全拆解（图6），是不是很容易拆呢？
到这里，大家可以看出，得益于体积的优势，微硬盘MP3往往采用一块电路板设计，上面有充分的空间安排其他元件，这和我们第25期拆解的小巧迷你型产品JNC SSF-8000有很大的不同。
观察电路板
最后，让我们来仔细看看电路板以及上面的重要芯片。电路板正面主要是液晶屏和按钮触点（图7）。只有一块主要芯片，它是什么芯片呢？请见本期短信有奖竞猜题目。图8是该芯片的特写。
翻转电路板，可以看见它背面有3块主要的芯片以及微硬盘接口（图9）。经分析，发现电路板背面的3块主要芯片分别是Telechips720（中高端MP3解码芯片）、ESMT公司的高速缓存芯片、ALi M5642（典型的USB2.0主控芯片）。
通过上面的拆机分析，不难看出，微硬盘MP3的设计和闪存型MP3的确有很多相似之处，如采用的解码芯片、控制芯片等。但在抗震设计和电池等方面，却有很大的不同。
