新一代显卡，NVIDIA G70火热出炉
今日硬件
显卡业界巨头NVIDIA和ATi之间的“械斗”一直都在延续，随着6月底的临近，双方的武器即将更新换代，NVIDIA提供的是编号为G70的全新图形芯片核心，而ATi也不甘示弱，R520将在随后的一个月内投入战场，一场新的争斗正在悄然拉开序幕。
期待已久的G70终于正式发布
或许是出于迷惑竞争对手等种种目的，NVIDIA和ATi对即将问世的新武器都是遮遮掩掩。通过互联网查询虽然能够搜索到很多关于G70和R520的信息，但对于技术细节，始终是无法窥见全貌。

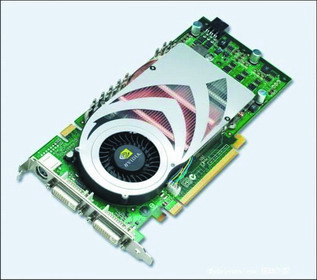

6月21日，NVIDIA G70在北京正式发布，NVIDIA G70也迅速成为热门话题，这款最终被命名为GeForce 7800的系列图形芯片采用110nm工艺生产，芯片内建三亿零两百万个晶体管，它是迄今为止芯片尺寸最大的图形芯片。
目前所知，7800系列有三个版本，7800、7800 GT和7800 GTX。GTX将支持SLI，前两个型号则不支持。当然，三个版本之间的核心速度和内存速度将会有所不同。GTX版本有430MHz核心时钟和1.2GHz显存时钟，采用256bit内存。
神话般的技术细节
GeForce 7800 GTX搭配256bit DDR3显存，拥有24条流水线，8个顶点着色单元，每个时钟周期最多可以处理24个像素，支持Intellisample 4.0抗锯齿技术，CineFX 4.0引擎。
不过所有这些技术的核心资料截至发稿时仍然未获披露。但是已经拿到样卡的制造商指出，在初步的测试中，GeForce 7800 GTX的性能比GeForce 6800 Ultra翻了近一番。很显然，在ATi的R520出世之前，GeForce 7800 GTX会一直是最强劲的显卡。至于那之后嘛，我们还是拭目以待好了。
功耗的大户
GeForce 7800GTX总功耗接近150W，如果搭建SLI系统则更加可怕。NVIDIA建议GeForce 7800GTX单卡运行时使用400W电源，而且其12V供电线路电流不能少于26A。对于用两块GeForce 7800GTX组成的SLI，那么500W的电源才是刚刚入门，12V供电线路电流也要达到34A以上。如此强劲的电能消耗让我们对性能心存向往。当然，为了减小功耗，NVIDIA还会在下半年推出90nm工艺生产的G70，届时我们会看到核心时钟频率提升与功耗的降低。
未来的“死敌”
G70的“死敌”ATi R520将在7月下旬面世，它可能一开始就会采用90nm工艺，这会让G70处于不利状态，而且R520也采用全新的内核设计，并搭载GDDR4显存。
内建H.264硬件解码辅助设备,以便系统能够在播放HD-DVD和BluRay时有更好的表现，它会配备24条或更多的像素流水线，10个顶点着色单元，集成超过3亿个以上的晶体管。
两个和时间赛跑的公司，面对消费者对性能的追逐，半点也不敢松懈。种种迹象表明，晚一点登陆的R520会比G70拥有一些优势，但是随着10月G70采用90nm工艺制造的Ultra级型号的推出，这种优势可能又会发生变化。然而，正是这种犬牙交错的竞争，才让我们享受到了更好的显示技术给我们的工作和生活带来的“快感”^_^。
G70参数
芯片名称：GeForce 7800 GTX
核心工作频率：430MHz
显存类型：DDR3
显存接口：256bit
显存工作频率：1.2GHz
显存容量：256MB~512MB
每时钟周期处理像素（峰值）：24个

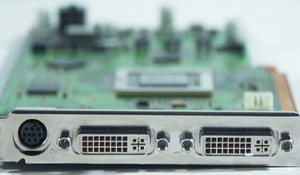

接口：Dual DVI-I + VIVO + HDTV
G70重要特性
NVIDIA Intellisample 4.0技术
NVIDIA CineFX 4.0引擎
NVIDIA UltraShadow Ⅱ技术
NVIDIA PureVideo技术
64位纹理过滤与混合技术
API支持
支持包括DirectX 9.0c在内的所有DirectX版本
支持OpenGL 2.0
