时尚耳环的诱惑——全球最小的耳环MP3拆解
电脑学堂
夏日热拆MP3
又到暑期旺季了，各大厂商都会在这个时期采取一年中最强的促销攻势以扩大其产品的市场占有率，因此，IT产品的价格在这个时候往往是最低的。在数码横行的今天，MP3可以说是最炙手可热的产品之一。因此，从本期开始，迪迪将依次为大家拆解分析目前市场上主流的3类MP3的硬件结构，带给大家比较全面的认识，希望能对大家的选购有所帮助。
1.小巧迷你型——JNC SSF-8000
2.大众时尚型——月光宝盒F820
3.大容微硬盘型——亚迅M8472
功能、体积、外观，这三个方面一直都是MP3随身听的重点所在。作为数码产品，它无可避免地要去追求更小的体积；作为随身听，人们又希望它能有更强的功能；作为时尚品，独特的外观也是必不可少的。但是，想要三者兼顾可并不容易，因为本来体积和功能就是一对矛盾，一般情况下，体积越小的产品功能就会越简单，而功能强大的产品体积自然也会增大。厂家们也在一直努力找寻一个平衡点，而这款JNC SSF-8000（图1）就是一款找到这三者较好平衡的产品了：细小的体积、足够用的功能和优秀的外观设计。说它像耳环，一点也不为过。
这次笔者特意为大家解拆这款产品，一起来看看SSF-8000的内部到底有何秘密。
一、时尚的造型

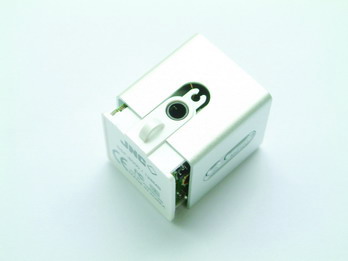

在拆解之前，先简单介绍一下SSF-8000。这款产品采用迷你小巧的正方体外观设计（图2），体积为24mm×24mm×24mm，含电池重18g。正面是镜面保护镜，而在它白色的背面标签则印有一些型号等参数。四个侧面之间并没有任何连接缝，是一次成型的。接口方面为了配合机身整体的简洁，所以采用多合一插孔，一个插孔整合了耳机和USB接口。
SSF-8000采用蓝色OLED显示屏，主要功能有：支持MP3和WMA格式播放/内置FM收音及FM内录/四种重复模式/六种均衡模式和自定义EQ/文件浏览模式/支持四种文字界面选择/初始化设定/时间显示/睡眠关机功能/内置锂电，充电3小时可连续播放15小时/无驱等。
二、深度拆解
由于整款产品只在底部有一颗螺丝，所以这次解拆也是从这里开始了。拧下螺丝后，钩住上面的挂绳扣，轻轻地把机器背后部分拉出来（图3）。机器的背后部分拉出来后，笔者不禁对SSF-8000精妙的内部设计赞叹不已，在这小小的空间内，共有四层PCB板，整个机身的内部空间都被充分利用了。
将机器背后部分抽出来的时候要小心PCB板与液晶面板的连接排线（图4）。同时我们可以看到它是用一颗纽扣电池供电的，很难想象它的连续播放时间竟然能达到15小时之久。

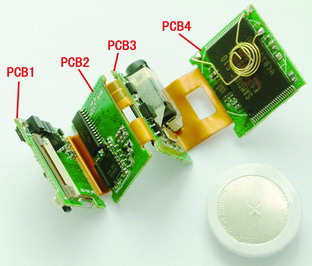

完全展开的PCB板，一共有4块，相互之间为折叠式结构，中间全部用排线连接起来（图5）。第1块主要是显示控制电路以及两个按键还有底部的RESET键，屏幕的排线连接口也在这里。第2块上面则是负责FM收音和FM内录两项功能，上面型号为320AIC23 49T D1EC的芯片就是负责FM内录编码工作的。第3块上面就是主要解码芯片、多合一插孔和一些周边电路。第4块是另外5个按键以及闪存，而闪存上面就是纽扣电池了。
然后，可以轻松将机器前面部分取下，这部分是一块带液晶屏的PCB板（图6）。

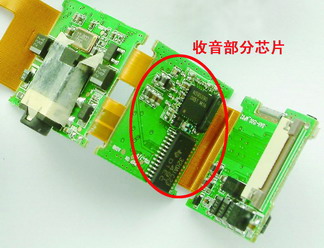

相信大家也留意到了，在PCB板上面有DAH-1500的编号字样，这个其实是它原型机的型号，JNC SSF-8000的原型机为韩国炫苑的DAH-1500。同时从晶振等周边元件的选用、摆放结构以及焊点等方面也能感受出韩国制造的工艺（图7）。它的收音部分芯片采用的是NS953B0。

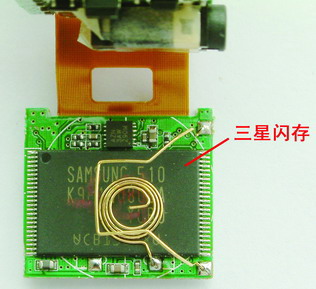

闪存方面，SSF-8000采用的是三星K9F闪存，性能比K9K的要好，容量大小为128MB（图8）。

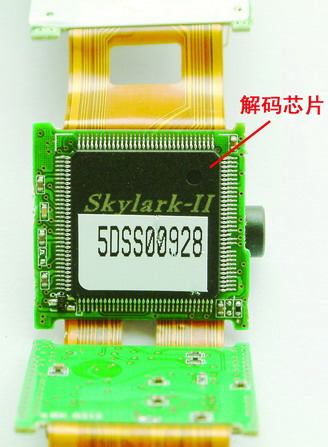

SSF-8000采用Skylark-II解码芯片（图9），之前Skylark芯片一向就以低功耗和小体积成为纽扣式MP3产品的首选芯片。而现在的Skylark-II芯片在继承了上一代芯片这两个优点的同时（支持连续播放15小时之久），在功能上也有进一步的提高，最明显的例子就是能直接支持WMA格式的播放，而且还具有时间显示功能。
紧凑的内部结构、精妙的折叠式设计、合理的元件摆放，这些都是SSF-8000成功的秘诀。这次的解拆过程，也让我们再次感受到了韩国MP3设计和制造工艺的精妙之处。
