小康之家的数字生活
特别策划
上一期，我们为Cathy这位单身贵族打造了一套数字家庭的方案，从中我们已经了解到数字家庭的核心部件为DMA（数字媒体适配器）。有了它，就可以将电脑中的多媒体内容抓取到电视中显示。
这一次，我们的目标是为一个小康之家迈进数字家庭出谋划策。不用说，这样的家庭现在已经很多了，我们的主人公经过自己的奋斗，终于和老婆孩子搬进了“豪宅”，除了让装修更有格调，还有没有花了钱，能让自己和家人过得更舒服，也让朋友大开眼界、佩服不已的招数呢？
答案当然是有的。这一回我们兵分两路，一路直指智能家庭，一路飞奔HTPC，详细地和你分享其中的经验。当然，上期的经验和思路也可以借鉴，重复之处我们略过不提。
让家更聪明——智能家庭搭建
智能家庭(Smart Home)数年前被炒作得沸沸扬扬，也许在我们周围还鲜见它的身影，但是智能家庭技术和方案可以说已经到了瓜熟蒂落的收获时节，数字家庭的构成中，怎么能没有智能家庭的位置呢。下面我们就通过一个智能家庭的构建案例，来揭开智能家庭的神秘面纱。该方案便于新装修的家庭进行DIY，目的是让户主的家居生活变得智能、简便、安全和时尚。
家庭不智能的烦恼
在谈智能家庭的构建方案之前，让我们一起来看看目前绝大多数家庭的生活情景和对智能化的渴求：
■家里有不少的家电，包括电视、影碟机、音响、空调、电动窗帘、可遥控的电风扇等，每个家电都有自己的遥控器，使用时不得不在好几个遥控器之间换来换去，够麻烦的！
■家电可以遥控，确实很方便，要是家里所有的灯光也能遥控那该有多好！如果睡前按一个键就可以关闭家里全部的灯光，那该有多方便！
■家里的客厅装有很多背景灯（筒灯、射灯、吊灯、壁灯等），要么全开，要么全关，久而久之，就成了摆设，还浪费电！要是这些灯的开、关、明、暗可以组合，那该有多酷！这样，就餐有就餐的灯光效果，会客有会客的灯光效果，家庭影院（看电视、影碟）有影院的灯光效果，甚至季节和情绪的变化都有不同的灯光效果相对应，这才够体贴啊！
■正看电视时，电话铃响了，接电话时，还得手忙脚乱地调低电视音量。要是拿起电话时，电视机的音量能自动降下来，放下电话，电视机又自动调回原来的音量，那就太好了！
■盗贼入屋、燃气泄漏、家中着火，这是家中的安全隐患。如果家中出现险情时能及时发出警讯并且自动拨电话、手机报告，就能争取时间，把损失降到最少。如果家人遇到胁迫或有紧急情况时，按一个键就能自动拨打户主设定的电话或手机号码，并自动传送紧急呼救信息，就能及时对家人实施救助。
■全家外出度假时间比较长，家里出现警情能及时获知，这当然必要。但能不能在家里没人时也能造成家里有人的假象，以便“御贼于家门之外”呢？比如外出度假期间，每天晚上8点钟家里客厅的日光灯自动打开，到晚上10点钟自动关闭；然后是卫生间的顶灯自动亮起，到10点半钟又自动关闭；最后是主卧室的壁灯自动亮起，到晚上11点半又自动关闭。这不就营造出一幕家里有人的正常作息情景了吗？
■炎炎夏日，能否回家前先打个电话，提前让家里的空调开起来？出门在外，能否一个电话就关掉家里的所有灯光和忘关的家电？
■能不能通过电脑查看并控制全宅的灯光和家电？
......
这些美好的愿望，下面介绍的方案都能实现！
方案介绍

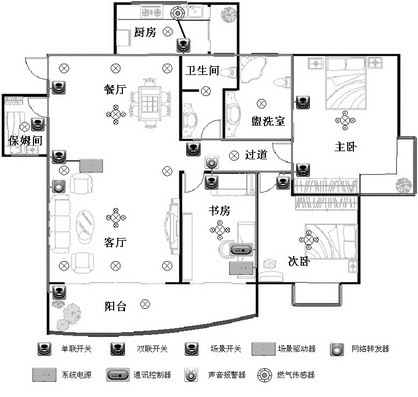

看到方案图，是否有点头晕呢？其实并不复杂，只要你稍微懂点电气知识，完全可以自己完成一个智能家庭的安装。
这是因为，智能家庭发展到现在，和电脑不太一样的地方是，它用到的产品并不通用，智能家庭的打造常常是以方案的形式出现，不同的公司会推出不同的产品，你要做的就是确定自己的需求，并选择一家提供智能家庭方案的公司。智能家庭提供商会根据你的户型和需求，画出设计图，然后将相应的产品提供给你。再根据智能家庭的说明书，自己就可以完成安装，当然，你也可以把这个任务交给装修公司完成。
我们来看看由科力屋公司设计的这套方案，所有的智能控制设备都是通过一条四芯的通讯双绞线连接起来（通讯总线），用双绞线目的是保证信号的质量，当然也可以用普通的电话线代替，不过质量会差一些。所有智能产品均采用水晶头插接的方式与通讯总线连接，书房处的系统电源则是为屋内的智能产品提供工作电源。
灯光智能控制的核心是场景开关，它控制客厅和餐厅区域的9组灯光，如果家里有吊顶灯，加上场景开关就可以实现类似迪厅的灯光效果。防盗的核心设备是智能网络转发器，它其实有3个功能：每个转发器集成6台家电遥控信号转发控制；人体移动探测（防盗监控）；无线小遥控器信号接收转发。
并且这套智能家庭还可以通过电脑来管理, 位于书房的智能通讯控制器提供了串口与电脑连接，甚至还可以通过互联网来控制这套智能家庭。智能通讯控制器还可以实现家庭出现警情时自动拨打电话、手机报警，用电话、手机远程控制灯光、家电等功能。
当离家时通过钥匙扣大小的一个遥控器就可进行家庭网络的“布防”、“撤防”以及“离家”和“回家”快捷操作。如果对安全还有更进一步的需求，还可以加装门磁、窗磁系统，这样如果有人破窗而入，就会自动报警。总之，现在的智能家庭功能已经实现了模块化，根据你的需求，可以像搭积木一样拼拼凑凑，组成自己的“聪明屋”。
控制客厅和餐厅区域的9组灯光，提供18种灯光效果任意组合，构成智能灯光场景；场景开关同时具备家庭网络定时控制器功能，使家里所有的智能开关均可实现定时控制
集成人体移动探测（防盗监控、照明自动控制）；家电红外信号遥控转发（控制客厅的家电）；无线钥匙扣遥控器信号接收转发
燃气泄漏监控
智能输出各种报警声音，兼有闹铃功能
计算机监控、电话报警、电话远程控制
给家庭网络提供工作电源
方案参考价格
1. 智能单联开关 250元×6＝1500元
2. 智能双联开关 300元×3＝900元
3. 智能场景开关 600元×1＝600元
4. 场景驱动器 800元×1＝800元
5. 三功能网络转发器 500元×1＝500元
6. 智能声音报警器 350元×1＝350元
7. 智能通讯控制器 1600元×1＝1600元
8. 系统电源 320元×1＝320元
9. 燃气传感器 180元×1＝180元
10. 智能遥控器 170元×2＝340元
11. 钥匙扣小遥控器 100元×2＝200元
合计：7290元
家庭大片室——HTPC攻略
数字家庭（Digital Home）这个大蓝图，说穿了，里面只放着两个大项目，一个就是声音（Audio），另一个就是影像（Video）。
——思科副总裁兼Linksys部门营运总经理曹英伟
HTPC是Home Theater Personal Computer的英文缩写，意思是“家庭影院个人电脑”。在现在，已经有不少人将它引入客厅，取代现有的DVD播放机。并且，HTPC既然是PC，就拥有PC的所有功能，上网、玩游、娱乐、教育，都是DVD望尘莫及的。
用电脑代替DVD的好处
一是便于升级。影碟的格式总是在不断地升级，从VCD到DVD，再到下一代的蓝光、HD-DVD，标准总是变化不断，并且有越来越快的趋势。对用户来说，不升级硬件是难以获得满意效果的。而在影音行业里，每一次变化都意味着重新购买新设备才能跟上潮流。而PC可升级的特点，让这种选择变得简单易行。要升级吗，更换一下光驱，再新下载一个编码解码软件，就搞定了。
另外一个好处就是电脑支持更多的格式和更清晰的效果。随着网络的发达，出现了越来越多的影音格式，而硬件制造商或者是出于版权的考虑、或者是出于成本的考虑，并不能及时地将编码解码软件做成硬件解码芯片，因此使得现在的家用播放机，比如DVD机，并不能支持太多的格式，比如现在流行的RMVB、DivX，更不要说新出现的高清视频格式。要播放这些格式，电脑几乎是唯一的选择。
从效果上来说，DVD格式设定的像素数还是十几年前的标准——720×480，对应的是可视面积不超过30英寸的电视机。同样一幅图像在更大的屏幕上显示时，比如等离子电视以及正投，画面质量并不能让人满意。
用HTPC取代DVD的另外一个好处就是可以实现更广泛的功能，电脑能做的事现在都可以在客厅里做了，上网、打游戏，想想在客厅里的大屏幕电视上做这些是多么让人愉快的事啊。另外，你还可以加上一块电视卡，将HTPC变成一台超大容量的录像机。
什么样的PC可以称为HTPC？
其实现在对HTPC还没有非常严格的定义，除了配置上的考虑，能够满足播放高清视频的要求之外，应该注意三个字，那就是“小”、“靓”、“静”。
小，当然是指机箱要小，不过现在市场上漂亮的小机箱真的不多。靓，是指HTPC外形要漂亮，能够与家居环境很好地融合。静，则是指HTPC的噪音要小，这和散热有一点矛盾，不过家里面比办公室安静得多，太吵的风扇千万不能用。
一般来讲，准系统在散热上考虑比较周到，外形更是普通机箱没法比的，另外有的准系统还附赠不开机进行影音播放的软件，因此准系统是HTPC比较好的侯选方案。
高清视频对电脑的硬件要求相对较高，否则播放时帧率不够，会显得不流畅，一般来讲P4 2.0GHz以上，256MB内存，64MB显存的显卡加上合理的软硬件设置基本上能达到要求，另外由于高清视频文件体积很大，一块大容量的硬盘也是必不可少。
HTPC的显示设备
数字家庭中的显示设备，首先是应该能够满足高清电视的播放要求，国内的高清电视标准迟迟未能出台，我们就参考国外的标准吧。现在至少有720p/1080i/1080p三种标准，其中的p代表逐行显示，而i则代表隔行显示。通常高清电视机都会注明自己支持到什么水平。普通电视机只有480i的水准，可以看出高清电视机的画质非常让人期待。
现在支持高清的显示设备可以分为5种。
1. 高清CRT电视：是最传统的电视种类，价格最低，优点是使用寿命长，缺点是体积较大，且最大尺寸在40英寸左右。CRT电视被淘汰的趋势，现在已经很明显了。在国美、苏宁等电器场卖场，CRT电视机已经被摆到了角落的位置。
2.等离子电视：是平板电视的代表之一，它应该是最近几年里大尺寸高清电视的不二之选。现在较便宜的国产等离子电视的价格已经降到13000元左右。等离子电视的缺点是使用寿命不如LCD（只有2-3万小时），色彩、亮度也不如LCD。
3.LCD电视：LCD电视具有很多的优点，比如色彩、亮度等，拖影的问题通过改进驱动电压也得到了解决，并且它的使用寿命也比等离子高（约5万小时），但最大的问题是现在太贵了，在价格上和等离子相比没有优势。
4.背投电视：传统的CRT背投电视正在被DLP和LCD背投所取代，并且目前它的价格大家还能接受，输出尺寸也较大，因此是目前的主流。不过要注意的是，不是所有背投都能达到高清输出的规格。
5.投影机：是发烧友的选择，技术同样以DLP和LCD为主，但是它在使用上确实太不方便了。
总的来说，未来的高清电视竞争主要会在等离子电视和LCD电视之间展开，不过这一过程也许会持续很多年才会有结果。
显卡如何连接HDTV？
将HTPC连接到高清电视，与连接电脑显示器分别不大，连接的接口也是常见的几种。
当然，如果还用AV接口、S端子来连接高清电视，那实在不能显出效果。现在推荐的高清电视接口主要是DVI、VGA（也就是D-Sub）和色差输出接口。前两种在电脑上很常见，不过在高清电视上主要是高端产品才会带有，特别是DVI接口，支持的电视更少一些。
色差输出接口在高清电视上则相当普遍，它是质量最好的模拟输出接口，将三原色分成Y/Pb/Pr三种信号传输，最高可以传送1080p的信号。不过，它始终是模拟输出，质量不如数字接口。

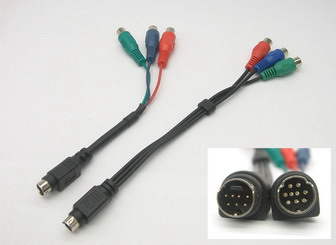

将显示信号从色差线输出时，首先要确定显卡支持色差输出，如果显卡上只有普通的5针S-Video接口，当然就不支持色差输出。如果是7针或9针输出接口，还得有专门的色差转接线才能输出。
三种显卡HDTV输出测试
随着HDTV的兴起，显卡厂商也开始注意到这一功能，新的显卡都开始对HDTV提供支持。NVIDIA的GF6系列是颇受欢迎的HTPC显卡，主要是它加入了优化视频的PureVideo引擎，具备硬件MPEG2/WMV HD解码能力，让较低的CPU也能播放HDTV。而ATi在视频输出上具有一贯的优势，它的色彩相对而言更丰富。而复出的S3显示卡，更是以HDTV输出作为最大的卖点。实际效果如何呢，且看我们对GF6600/ATi X700/S8 Nitro三块显示卡的比较。

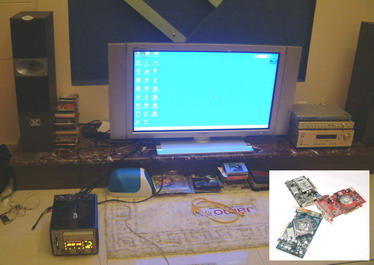

测试平台为华硕准系统，P4 3.2C GHz处理器，i865主板，2×256MB DDR400内存，日立7K500硬盘（500GB）。等离子电视为海信TPM-4218P（42英寸），支持720p/1080i/1080p。
1.VGA输出的情况

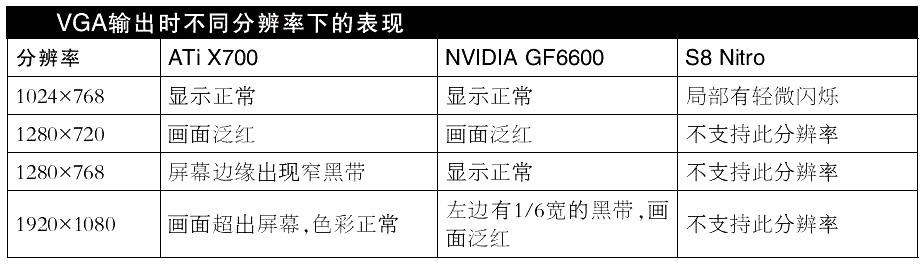

采用VGA输出时，直接用VGA连线连接显卡和等离子电视，和平常使用电脑没有什么不同。三款显卡输出也都相当正常。只是设置不同分辨率时，GF6600和ATi X700两块显卡在某些分辨率下会色彩异常。
当显卡和等离子电视的分辨率不一致时，显示器会自动调整到最佳。对于某些发烧友所追求的所谓“黄金分辨率”，我们觉得不用太在意，实际的效果已经非常不错。
2.色差输出的情况
采用色差输出时，我们发现能否成功有一定的随机性。
ATi X700显卡要麻烦一些，在安装了一个专门高清输出补丁后，在“显示”中才出现了色差的调节选项。
使用NVIDIA GF6600时，进入Windows界面后画面泛红。在“TV Settings”中修改信号制式，画面才开始正常。从图中我们也可以看到GF6600最高只支持1080i。
而S8 Nitro最方便，在“S3显示”中选取“HDTV”后就可以输出，并且显示正常。S8 Nitro最高支持1080p的输出，这是非常高的分辨率了。
采用色差输出时，有的显卡显示异常，这是因为虽然显示核心已经支持色差输出，不过具体的显卡，对色差输出支持并不一定好。因此如果需要色差输出，最好先试一试显卡是否匹配你的高清电视。
链接：更多HDTV播放介绍，请参考第5期i版《美丽到极致——在电脑上玩HDTV》一文。
结语
这次我们介绍的两个应用方案，智能家居和HTPC，在目前已经开始兴起，相信在以后将成为数字家庭的重要组成部分。和我们上次介绍的DMA产品比较，将电脑引入客厅，能够实现的功能会更多，这一点也是HTPC能够吸引用户的地方。我们预测，HTPC将很快成为众多厂商追逐的宠儿。而智能家居产品，现在已经从概念阶段成为成熟的方案，价格也不算太离谱，如果能够加强推广，会有越来越多的人接受。
从上面也可以看出，数字家庭也并不仅仅停留在概念阶段，已经有越来越多的方案可供选择。数字家庭，还能够带给我们多少新奇的感受呢，下期我们将深入Intel和闪联，一睹未来科技之魅力。
