让系统拒绝高烧——另类电脑散热器SHOW
特别策划
在整个电脑系统中，除了CPU需要散热外，显卡、内存、硬盘、电源等配件的发热量也不容小视。不过，和CPU散热器相比，这些配件的散热设备在市场中的销量要小得多，因此我们将它们统称为“另类散热器”。
显卡散热器
随着显卡芯片频率的提高、功耗的增加，显卡早已成为了机箱内的发热“大户”，高端显示芯片的功耗甚至超过了目前主流CPU的功耗。因此，大多数主流显卡都采用主动式散热器进行散热。
1.排风型散热器
排风型设计一般应用在高端散热器上，它最突出的优点是能与外界交换空气，吸入冷空气后再排出热空气，使热量不会在机箱内积聚。但早期这种设计还不够成熟，具有噪音过大的严重缺陷。发展到现在，排风型显卡散热器已经很成熟了，既做到了高性能又不会产生太大的噪音。应用这一技术比较出色的厂商就是来自瑞士的品牌——ARCTIC COOLING。
ARCTIC COOLING的显卡散热器均采用排风型设计，散热片得到充分冷却并能将热空气排出机箱，一举两得。早期的ARCTIC COOLING产品采用铝挤压散热片，现在采用的是回流焊铜铝接合散热片。
编辑点评：排风型显卡散热器是专为顶级显卡和超频玩家准备的，性能强劲，噪音控制也很出色，但价格比较昂贵，一般都要几百元。
2.直吹型散热器
直吹型显卡散热器采用的是一种非常传统的结构，它仅在图形芯片上加装散热片与风扇，其优点是结构简单、成本低（绝大部分显卡都采用此类产品），缺点是无法将热量排出机箱之外，长时间工作后散热性能会大幅降低。由于直吹型散热器受显卡PCB限制，产品特点不够鲜明，只是偶尔在细节上有些变化，比如风扇尺寸与散热片的材质、外形。这种散热器的价格在50～400元。
编辑点评：直吹型显卡散热器主要面向中低端显卡（比如GeForce FX5200、Radeon9550等）用户，它既能保证散热效果，又可以节省开支。
3.热管散热器

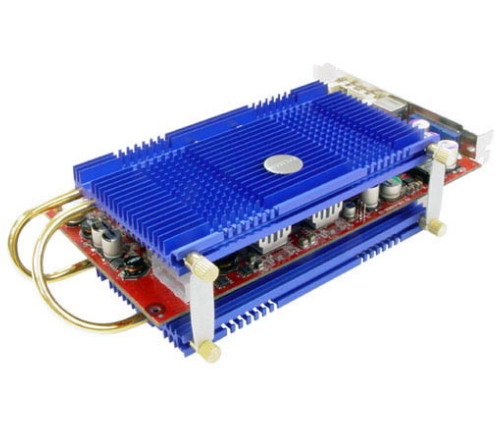

近年来，显卡GPU频率大战频频升级，芯片的功耗更是大幅提升，传统的“风扇+散热片”的散热方式已难以满足新一代显卡的散热需求。为此，人们便把热管技术引入到显卡散热器中。与传统散热器相比，热管散热器采用“夹心”式设计，在显卡的正反两面各有一块硕大的散热片，GPU产生的热量被位于显卡正面的散热片“吸收”后，通过一根U形热导管迅速从热端传至冷端（即显卡背面的散热片）。目前，市场上已有不少显卡热管散热器产品出售，比较常见的有韩国思民的ZM80D-HP、九州风神的Silent、散热博士的黑鹰、CoolerMaster 的VHC-L61、Tt的GIANT Ⅲ等，它们的价格大多在200元左右。
虽然采用被动式散热的热管散热器有一个很大的优点——静音，但当显卡GPU发热量达到一定程度，而散热片上的热量又不能及时被流动的空气带走的话，GPU将面临一个非常危险的境地。为此，厂商们又推出了“热管+静音风扇”结构的散热器，这样就使得热管散热器的散热效果大为改观。
编辑点评：热管显卡散热器是时下流行的一种产品，热管的热传导率远远高于纯铜，是风冷散热系统的理想解决方案。热管显卡散热器既有优秀的散热性能，又能满足静音的要求。
主板散热器
主板散热器主要是分别针对芯片组和供电模块而设计的产品。芯片组散热器以北桥为主，其散热性能的高低关系到系统整体的稳定性。别看北桥芯片面积不大，制造它的散热器比较困难。北桥芯片周边的空间有限，因此对散热片的加工工艺提出了很高的要求。

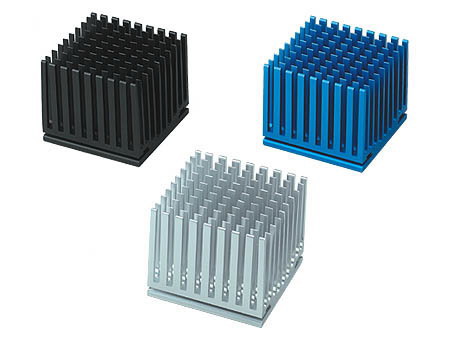

目前，北桥散热器大多采用被动式散热方式。比如，酷冷至尊PAC-P01北桥散热器，散热片体积很小巧，采用特殊铝合金材质，“铝挤压+切割”工艺制造，性能比普通铝制散热器有大幅提高。该产品价格约60元。

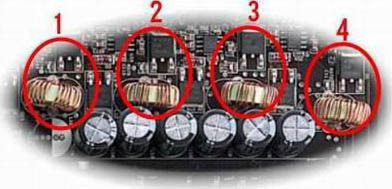

由于现在CPU的功耗越来越大，对电流的要求也越来越高，因此，主板供电模块也逐渐成为一个发热源，尤其是MOS管（场效应管）部分，会产生很高的热量。

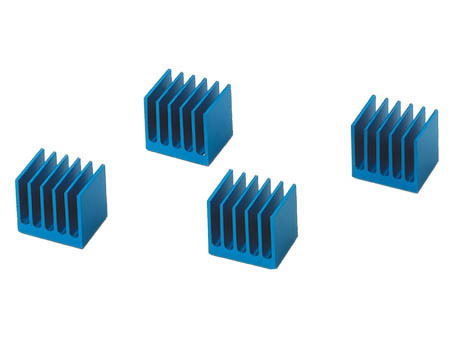

主板供电模块散热器在市场上比较少见，目前可以买到的产品只有酷冷至尊的SAC-P01散热片。该产品体积小巧，工艺精湛，可“粘贴”于供电模块的MOS管上，辅助MOS管散热。

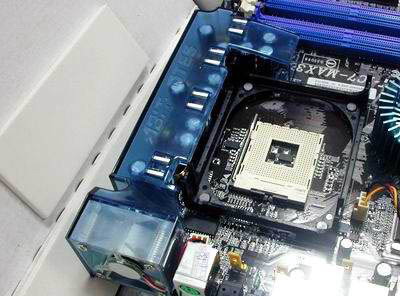

主板供电部分也有采用主动散热器的，如ABIT的IC7-MAX3主板上就有，这种散热器的散热效果十分明显，它旨在快速将热量排出机箱，冷却供电模块。
编辑点评：对于超频爱好者来说，给主板芯片、供电模块等部件提供一个良好的散热环境，有可能会收到意想不到的效果。
内存散热器
随着DDR内存频率的逐步提高，尤其是超频玩家的“压榨”使用，内存的发热量也呈现较大的上升势头。内存散热器大体分为三种：片状散热器，鳍状散热块和主动风扇散热器。
片状散热器在市场比较多见，结构简单，安装方便。但效果并不理想，主要原因是粘贴散热片与内存颗粒的导热层的热传递能力不佳，有可能成为“蓄热层”。尤其是一些劣质散热片，轻则不能进行良好地散热，重则成为了“保温片”，导致内存烧毁。比如，市场中有一种常见的劣质散热片，是无包装，无品牌，无售后的“三无”产品。它看似纯铜，其实是普通铝片刷上铜漆。
因此，这里建议大家在采购片装散热片时，最好选择知名品牌的产品。比如，酷冷至尊（CoolMaster）的CRC-U02内存散热片，纯铜打造，做工精细，安装简易，性能也不错。

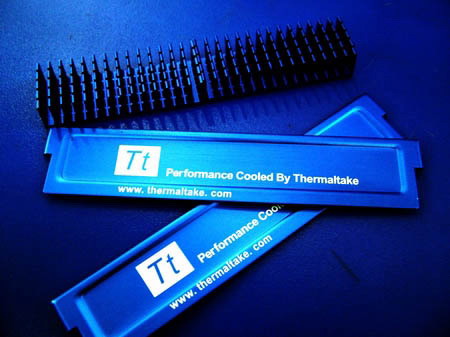

此外，Tt的散热片组合也值得考虑，它采用的是“片状散热器+鳍状散热块”的组合结构，可由用户自由决定组合方式。但要注意，采用鳍状散热块会影响到其他内存条的安装，如果内存插槽过少，尽量不要采用这种方式。
编辑点评：片状散热器易于安装，但性能一般；鳍状散热块和主动风扇散热器散热效果很好，但体积较大，会影响其他内存的安装。
硬盘散热器
随着硬盘容量的不断增大、数据传输率的提高，硬盘的发热量也逐渐增大，市场上针对硬盘的散热器也慢慢多了起来。目前硬盘的散热器主要有盒式封闭型和静音型两种。
1.盒式封闭型散热器

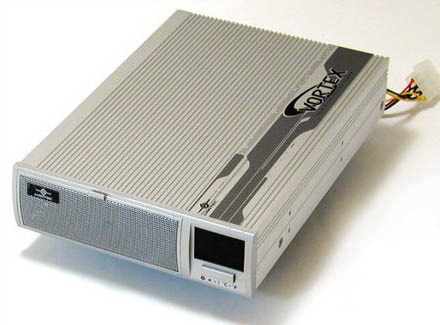

为了使硬盘安全稳定地运行，盒式封闭型散热器诞生了。这种散热器将硬盘置于一个封闭的环境中，有独立的散热风扇和通风口。外界的灰尘、意外的振动就不容易对硬盘的使用寿命造成影响了。VANTEC的 VTX-C01-SL硬盘散热盒是盒式封闭型散热器的代表产品。

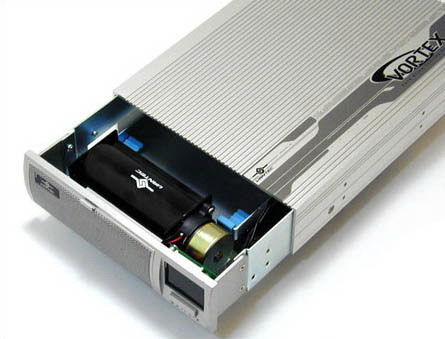

VTX-C01-SL内部采用横向涡轮风扇，能提供较大的风量。该产品具有温度监控功能，能实时报告硬盘温度。唯一缺点就是噪音较大。
编辑点评：盒式封闭型散热器能很好地保护硬盘，散热性能也不错。缺点是噪音不小。
2.静音型散热器

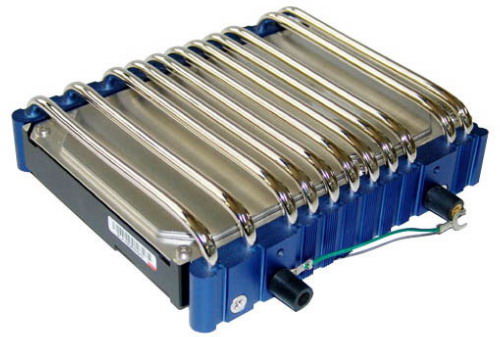

既要实现静音，又要有良好的散热性能，这就促使热管技术被引入到硬盘散热器中。韩国思民就开发出了这样一款热管硬盘散热器——ZM-2HC2。它的工作原理是用热管将硬盘的热量传到机箱上，利用机箱作为散热体。
编辑点评：静音型散热器利用热管为硬盘散热，在获得理想散热效果的同时，也没有风扇噪音的干扰。

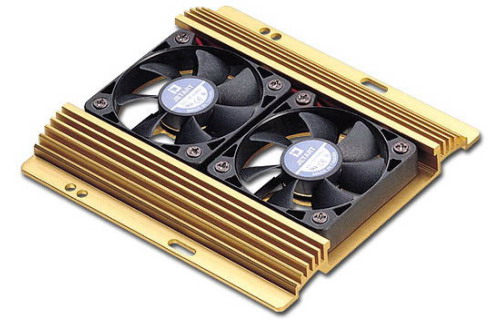

注意：在市场上还有一种底部外加风扇型硬盘散热器，它是在硬盘的底部利用框架添加风扇直接对硬盘散热。这种散热器的散热效果虽然不错，但容易产生振动，对硬盘的使用寿命非常不利，建议不采用这种散热器。
电源散热器
在整个电脑系统中，还有一个热源值得我们关注，这就是电源。电源散热器采用的是整合的设计方式，即散热部分是被整合在电源内部的。
1.传统风扇散热
现在市面上的绝大部分电源都是采用这种散热方法，它们的区别就在于风扇的大小、安装位置和气流走向。具体来说，传统风扇散热设计有以下五种表现形式。
（1）前排风式

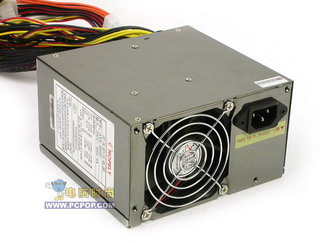

前排风式是最常见的电源散热设计之一，它是利用位于电源正面的8cm散热风扇将电源内部热量吸出并排到机箱外。由于这种散热形式仅使用了一个8cm散热风扇，所以在噪音上就比较难以控制，另外风扇长时间高速运转对于使用寿命也有一定影响。为了给机箱内部进行散热，此类电源通常会在外壳上开设一定数量的散热孔。
编辑点评：前排风式散热设计的优点在于，技术成熟、预留给电源内部其他元件的空间较大。缺点是噪音较大、风扇寿命较短、对于机箱内部散热帮助较小。
（2）下吸前排式

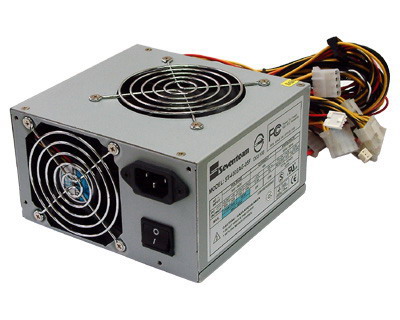

下吸前排式是对前排风式散热设计的一种改良，这种散热设计不仅可以迅速将电源内部的热量排出，同时还能将机箱内部存积的热量排出去。虽然采用了两个8cm散热风扇，但相比前排风式散热设计中的风扇，这两个风扇的转速通常会较低。
编辑点评：下吸前排式散热设计的优点在于，散热性能好、有利于机箱整体散热。缺点是噪音较大、电源内部设计复杂。
（3）大风车式

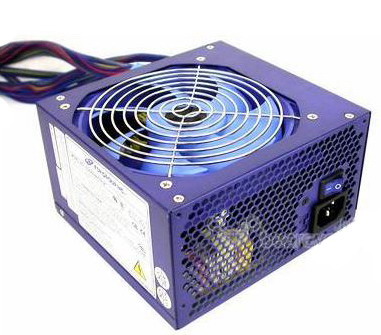

大风车式散热设计的特点是大风扇、低转速、低噪音。由于采用12cm或更大尺寸的风扇，所以在保证良好散热性能的同时，风扇噪音也能有大幅度的减弱。目前，大多数厂家生产的静音电源就是采用这种设计。
大风车式的另一个特点是能够帮助机箱内部散热。由于大尺寸散热风扇位于电源底部，所以它能将机箱内部的空气吸到电源内部然后排到机箱外。不过由于电源内部没有导风设计，所以采用大风车散热设计的电源只能在正面开设散热孔。
编辑点评：大风车式散热设计的优点在于，噪音低、能够帮助机箱整体散热。缺点是大功率输出风扇转速较慢。
（4）后吹前排式
后吹前排式也是前排风式散热设计的一种升级版本。它和下吸前排式散热设计不同的是，后者更有利于帮助机箱散热，而采用后吹前排式散热设计的电源更多的是考虑为电源内部散热，所以这种设计通常出现在强调稳定的工作站、服务器电源上。
编辑点评：后吹前排式散热设计的优点在于，电源内部散热性能良好，有利于电源在功率上的提高。缺点是工作噪音较大，电源体积较其他散热结构电源要大一些。
（5）后吹风式
后吹风式散热设计可看作是后吹前排式的精简版或者前排风式的改进版。这种设计是利用位于电源背部风扇吹过来的冷风，给电源内部散热，并通过前面的散热孔排出。比起后吹前排式，这种设计虽然在散热能力上有所下降，但噪音减弱不少。而较前排风式而言，后吹风式能够更好地将电源内部热量排出。
编辑点评：后吹风式散热设计的优点在于，改善了电源内部散热结构，工作噪音较小。缺点是对机箱内部整体环境的散热作用不是很大。
2.纯散热片被动散热

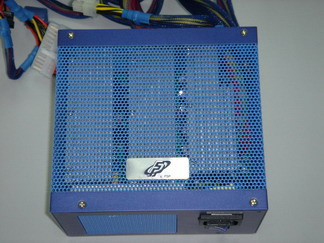

这种散热方式一般被应用在低功率高档次电源上。由于输出功率低，内部元件用料讲究，所以电源本身就不会产生较多热量，用散热片完全可以满足散热要求。现在国内采用这种散热方式的电源产品有全汉FSP的FSP300-60GNF电源。
编辑点评：采用纯散热片被动散热设计的电源的最大优点是静音。缺点是散热性能一般、电源输出功率偏低。
3.热管被动散热
对于超频玩家和硬件发烧友来说，既希望电源输出功率大，又想摆脱风扇带来的噪音，上述两种散热方式肯定无法满足需求，那该怎么办呢？应用热管进行散热就能解决这个问题了。我国台湾的知名散热器生产商Tt就设计生产了一系列这样的产品——Tt Fanless Power系列电源，输出功率最低350W，最高能达到550W，可以满足高端用户的需求。
编辑点评：热管被动散热设计的优势也是无风扇噪音干扰、散热性能不错。缺点是失去了为机箱散热的能力。使用这种电源最好搭配内部空间宽敞的机箱。
写在最后
实际上，与电脑有关的所有散热器，原理都大同小异，在利用热传导的三大方式（热传递、热对流、热辐射）基础上，再根据发热源自身的物理尺寸进行各种变化，从而得到了现在形形色色的散热器产品。
从使用角度来看，这些产品的综合应用就成了一门学问：用好了，会令电脑的整体温度有所减低，从而延长硬件的使用寿命并提高系统稳定性；用不好，电脑温度不但降不下来，还要多花很多冤枉钱。因此，用户必须在了解所有产品的技术特点后，再根据自己的需要进行选购。
