等轴测图基本知识
等轴测投影图（图1）是模拟三维物体沿特定角度产生平行投影图，其实质是三维物体的二维投影图。因此，绘制等轴测投影图采用的是二维绘图技术，只要掌握了二维的绘图技术就可以绘制等轴测投影图。略有不同的是，在AutoCAD中提供了等轴测投影模式，可在该模式下很容易地绘制等轴测投影视图。
因为等轴测投影是二维绘图技术，所以掌握二维绘图知识就可以较形象地描述三维物体。同时，在一定情况下，如构思或画草图时，利用等轴测投影要比创建三维物体更方便快捷。但是，等轴测投影也有其显而易见的缺点：首先，由于等轴测投影是二维模型，因此无法利用它生成其他三维视图或透视图；其次，在等轴测投影图中只有在X、Y、Z轴方向上的测量才是准确的。
通过设置“等轴测捕捉/栅格”，可以沿三个等轴测平面之一轻易对齐对象。如果捕捉角度是0度，那么等轴测平面的轴是30度、90度或150度。一旦将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴：
左：捕捉和栅格沿90度和150度轴对齐。
上：捕捉和栅格沿30度和150度轴对齐。
右：捕捉和栅格沿30度和90度轴对齐。
选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。例如，打开“正交”时，指定点将沿正在上面绘图的模拟平面对齐。因此，可以先绘制上平面，然后切换到左平面绘制另一侧，接着再切换到右平面完成图形。
开始绘制等轴测图

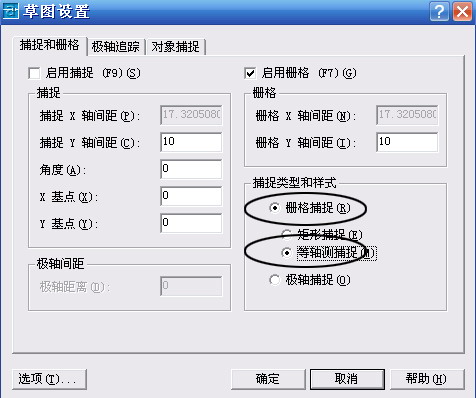

1.首先启动AutoCAD软件，配置等轴测图的绘图环境，鼠标右键在任务栏上的“捕捉”上单击，选择“设置”打开“草图设置”对话框（也可以通过“工具”－>“草图设置”），如图2所示设置，即打开了等轴测绘图的模式；
2.等轴测图中长方体的画法：
配置好绘图环境后，就可以开始绘等轴测投影图了，F5键或“Ctrl+E”组合键可以循环切换到其他等轴测平面。

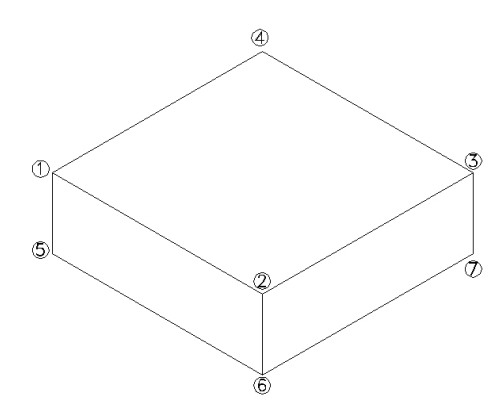

（1）按F5键切换到上轴测平面，按F8键锁定“正交”模式，然后用鼠标左键点一个初始点①，用鼠标限定方向输入线段的长度30个单位得到点②、③、④，这样就完成了等轴测上平面，在等轴测图中的直线用法与正交视图中的用法相同。
（2）用F5键切换到左轴测平面和右轴测平面，采用与步骤（1）相同的方法完成左轴测平面和右轴测平面绘制。这样就完成了一个长方体的二维等轴测投影图（图3）。
3.等轴测图中圆柱体的画法：
在上一步的基础上利用椭圆和直线来绘制圆柱体的等轴测投影图。在等轴测图中绘制圆时应使用椭圆命令，因为正交视图中的圆在投影图中表现为椭圆形式。
具体操作步骤
首先，用直线命令画一个长为20个单位的辅助线（点划线）。
用F5切换到上轴测平面，开始画圆的等轴测图。
命令：ellipse
指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]:i
指定等轴测圆的圆心：捕捉点划线的上端点
指定等轴测圆的半径或 [直径(D)]:5
其中“等周抽源(I)”选项是椭圆命令在等轴测模式下专有的选项，用于在等轴测模式下绘制圆的等轴测形式。
然后将该圆向Z轴负向COPY20个单位，并使用象限点捕捉，将两个圆用直线连接，这样就完成了圆柱体的二维等轴测投影图。
为了更好地表现三维效果，把辅助线和物体背面的线去掉，此时应得到图4右边的图形。
4.等轴测图中圆角的画法：
分析近似椭圆与圆角对应关系知：菱形钝角与大圆弧相对，锐角与小圆弧相对，菱形相邻两边的中垂线交点为圆心。
下边我们给长方体的角作一个半径为5个单位的圆角，首先要找到圆角的圆心⑧开始做圆角：
命令：ellipse
指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]:a
指定椭圆弧的轴端点或 [中心点(C)/等轴测圆(I)]:i
指定等轴测圆的圆心：选择⑧点
指定等轴测圆的半径或 [直径(D)]:5
指定起始角度或 [参数(P)]:30
指定终止角度或 [参数(P)/包含角度(I)]:150
这样一个圆角就作出来了，复制圆角向Z轴负向10个单位，删除辅助线，用剪切命令修剪多余的线条，圆柱体的一个圆角就作出来了；用同样的方法作其他几个角的圆角，最后如图5右边的图形，这样就完成了一个带有圆角的长方体的二维等轴测投影图。
5.等轴测图中投影的文字：
在等轴测图中不能直接生成文字的等轴测投影，但可以利用旋转和倾斜来将正交视图中的文字转化成其等轴测投影。
（1）用F5切换到上轴测面，在长方体的上侧面加上文字“上轴测平面”，然后修改其属性，将旋转改为330，倾斜改为30度；
（2）用F5切换到左轴测面，在长方体的左侧面加上文字“左轴测平面”，然后修改其属性，将旋转与倾斜均改为330度。

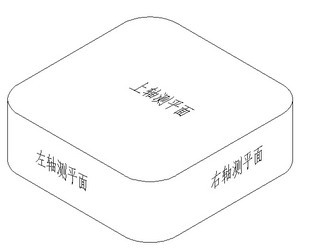

（3）切换到右轴测面，在长方体的右侧面加上文字“右轴测平面”，然后修改其属性，将旋转与倾斜均改为30度（图6）。
6.等轴测图中的标注：
在等轴测投影模式下进行尺寸标注时，同添加文字一样，需要进行角度转换以产生其等轴测投影。下面以左轴测面的标注为例来讲述具体的操作过程。
（1）首先定义一个倾斜角为30度的字体样式dim30，然后再定义一个标注样式，并设置其标注文字的样式为dim30，将dim30设置为当前的标注样式。
（2）在命令行中输入dimaligned，对左侧面的宽与高进行尺寸标注。
（3）在命令行中输入dimedit回车，输入O回车将倾斜选项设为30度，然后选择图中的尺寸标注，使修改生效。
（4）圆角的半径标注用标注中的引线标注qleader命令，然后将标注的文字倾斜合适的角度即可。

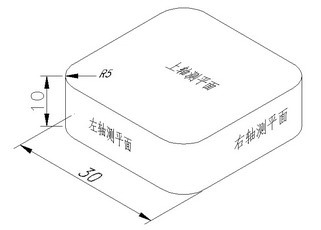

这样就完成了一幅完整的等轴测投影图（图7）。
