深入消费级DC——DEC E520数码相机拆解（下）
电脑学堂
上周，我们按正确的步骤拆开了E520数码相机，可以看到，由于消费级数码相机体积小巧，内部空间狭窄，所以在设计上往往须把一块主板设计成独立的几块电路板，然后重叠起来安装，并通过插槽式的接口和数据线互连，这和我们电脑中采用一块主板的设计是不一样的，但从逻辑上看，我们仍然可以把它们看作一块主板。本周，我们接着来看看E520相机的电路板2、电路板3、镜头以及CCD。
STEP1

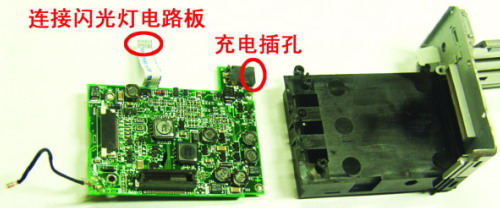

拔下电路板2和电路板3之间的数据线，就可以轻松地把电路板2连同电池仓部分取下（图1）。可以看到，闪光灯安置在一快单独的小电路板上。
从后部观察，能看见电路板2和电路板3的接口，但并没有发现什么重要芯片（图2）。
STEP2
取下闪光灯部分的小电路板，再取下电路板2四周的4颗螺钉，可以将电路板2和电池仓分离（图3）。
仔细观察闪光灯部分的电路板，最突出的部分是一个黑色的大电容。上面标示着“300V 120μF”，电容的输出导线用绝缘胶管进行了包裹。闪光灯部分电路板和电路板2的连接接口在电容下方，仍然采用扁平数据线插接方式（图4）。
闪光灯闪光主要靠大容量电容充满电后瞬时放电实现，在这里我们看到频繁使用闪光灯会加快电池电量的消耗。另外，大家在拆机过程中遇到这样的高电压电容要千万小心，防止触电！
从正面观察电路板2，可以看见它连接电池仓取电的两块簧片，电路板上还有一块电源管理芯片。从设计上看，电路板2是整台数码相机的电源管理中枢（图5）。
STEP3
目前相机的主体就剩下了电路板3和镜头（图6）。
取下电路板3上的3颗螺钉，将电路板3取下，就只剩下镜头了（图7）。
观察电路板3的背面，有几块大的芯片，其中就有数码相机的“CPU”——DSP处理器，还有一块三星的ROM芯片（图8）。
STEP4
镜头部分最容易拆，取下其四周的3颗螺钉就可以了。CCD采集到的图像信号通过两根信号排线送到电路板2和电路板3（图9）。
观察镜头组背面，仍然是一块电路片，没有看见CCD。想来CCD应该得到了很好的保护，而且要做到只接收通过镜头来的光信号，不应该将它暴露在镜头组之外，它的位置应该在镜头组下（图10）。
STEP5
拆下紧贴镜头组的电路片，终于见到了CCD，这是一块500万像素的长方形CCD（图11）。
再看镜头组，已经可以看见镜片了。光学变焦机构在镜头组内，非常精密，如果再进一步拆解，就很可能损坏镜头组了（图12）。
到此，我们看完了整台数码相机的正确拆解步骤和内部结构。可以看出，除了镜头组部分，数码相机的内部构造和传统相机有很大的不同，少了很多机械结构。数码相机更像一台电脑，有“主板”——电路板、“CPU”——DSP处理器、“硬盘”——内置闪存、“软驱”——读卡器、“电源”——锂电池……而镜头和CCD组合起来相当于一台扫描仪外设，它把光信号转换为数字信号传送给电脑并存储。
