轻松制作机械三维图——法兰盘
办公族
通过本文你能学到：
如何使用AutoCAD制作三维图
如何将三维图制作得更精妙
在AutoCAD中，绘图是核心功能，而由二维图形到三维图形更能够接近于实物，下面我们就以在机械制图当中一个常见的零件——法兰盘的制作为例，来介绍AutoCAD的机械上的三维制图。
制作工具：AutoCAD 2004中文版。
制作要点：在制作过程中，将用到圆、拉伸、三维阵列、消隐、并集和差集等命令。
制作过程：
1.单击“标准”工具栏中的“新建”按钮，打开“AutoCAD今日”窗口。单击“创建图形”选项卡，在“选择如何开始”下拉列表框中选择“默认设置”选项，再选择“公制”选项，创建新的图形文件。
2.选择“视图”/“三维视图”/“西南等轴测”命令，切换视图。
3.单击“圆”按钮或者在命令行中输入CIRCLE，命令提示如下：
命令：CIRCLE（回车）
指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]:0，0，0（回车）
指定圆的半径或[直径（D）]:120（回车）
效果如图1所示。

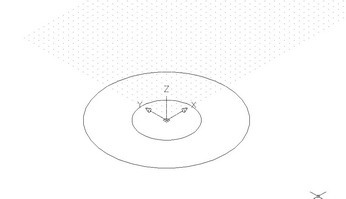

4.回车重复执行“圆”命令，绘制一个半径为50的同心圆，如图2所示：
5.单击“拉伸”按钮或者在命令行中输入EXTRTDE，命令提示如下：
命令：EXTRUDE（回车）
选择对象：选中大圆（回车）
选择对象：（回车）

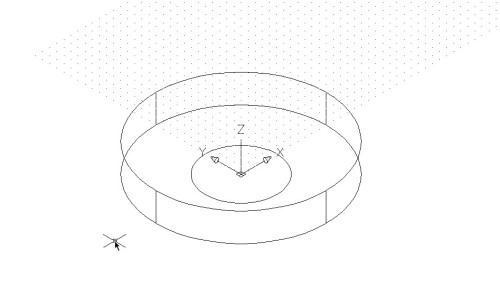

效果如图3所示。

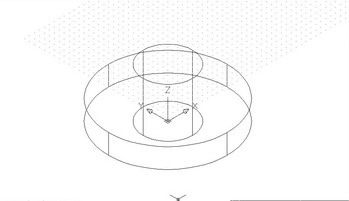

6.回车重复执行“拉伸”命令。选择小圆为拉伸对象，设置拉伸高度为100，效果如图4所示：
7.单击“圆”按钮或者在命令行中输入CIRCLE。绘制一个以原点为圆心，半径为30的圆。

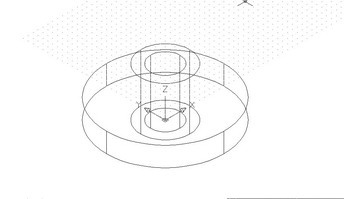

8.单击“拉伸”按钮或者在命令行中输入EXTRUDE。选中上述绘制的小圆，设定拉伸高度为100，效果如图5所示。
9.单击“并集”按钮或者在命令行中输入UNION，命令行提示如下：
命令：UNION（回车）
选择对象：选中底座圆柱
选择对象：选中圆柱轴套
选择对象：（回车）
效果如图6所示。
10.单击“圆”按钮或者在命令行中输入CIRCLE，命令行提示如下：
命令：CIRCLE（回车）
指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]:-85，0，0（回车）
指定圆的半径或[直径（D）]:10（回车）

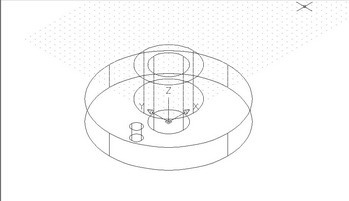

11.单击“拉伸”按钮或者在命令行中输入EXTRUDE。选中上述绘制的小圆，设定拉伸高度为20，效果如图7所示：
12.单击“圆”按钮或者在命令行中输入CIRCLE，命令行提示如下：
命令：CIRCLE（回车）
指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]:-85，0，20（回车）
指定圆的半径或[直径（D）]:20（回车）

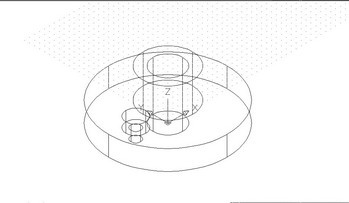

13.单击“拉伸”按钮或者在命令行中输入EXTRUDE。选中上述绘制的小圆，设定拉伸高度为20，效果如图8所示。
14.单击“并集”按钮或者在命令行中输入UNION，命令行提示如下：
命令：UNION（回车）
选择对象：选取步骤11生成的圆柱
选择对象：选取步骤13生成的圆柱
选择对象：（回车）
15.选择“修改”/“三维操作”/“三维阵列”命令或在命令行中输入3DARRAY。命令提示如下：
命令：3DARRAY（回车）
选择对象：选中步骤14并集生成的实体
选择对象（回车）
输入阵列类型[矩形（R）/环形（P）]
输入阵列中的项目数目：6（回车）
指定填充角度（+=逆时针，-=顺时针）<360>（回车）
旋转阵列对象：[是（Y）/否（N）]<是>：（回车）
指定阵列的中心点：0，0，10（回车）
指定旋转轴上的第2点：0，0，10（回车）

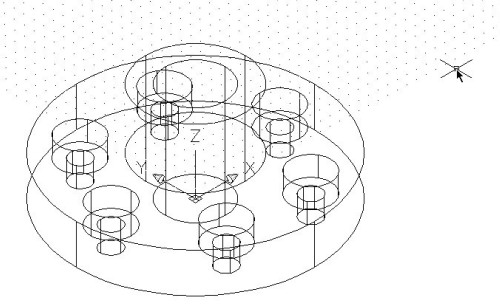

效果如图9所示。
16.单击“差集”按钮或者在命令行中输入SUBTRACT，命令行提示如下：
命令：SUBTRACT（回车）
选择要从中减去的实体或面域……
选择对象：选择步骤9并集的实体
选择对象：（回车）
选择要减去的实体或面域……
选择对象：依次选择剩余实体
选择对象：（回车）

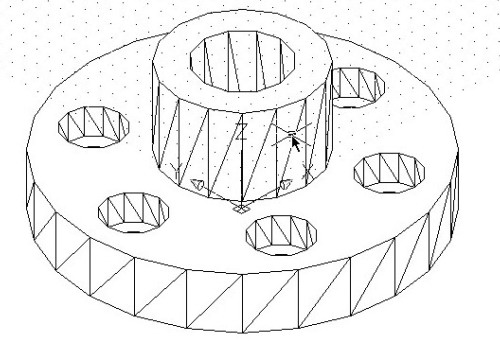

17.选择“视图”/“消隐”命令或者在命令行中输入HIDE，得到如图10所示的效果。
18.选择“视图”/“渲染”/“渲染”命令，在“渲染”对话框中选择合适的材质和颜色，得到如图11所示的效果。
这样一个在机械制图当中常见的法兰盘就制作完成了。
